Couvertures pour piscines Volets piscine Volets immergés automatiques Volet immergé ECA ROUSSILLON Moteur fil d'eau Volet immergé ECA ROUSSILLON Moteur fil d'eau
Prix conseillé fournisseur 2020 :
Dont eco-part. : 0,17 €
11080 €
Notre prix :
11080 € TTC
Volet immergé avec moteur au fil d'eau ECA ROUSSILLON
Ref. 009479
Ref. 009479
2770 €
x 4 fois sans frais
ou de 10 à 180 mensualités*
*Suivant conditions, nous consulter
- Conforme à la norme NF P 90-308
Disponible

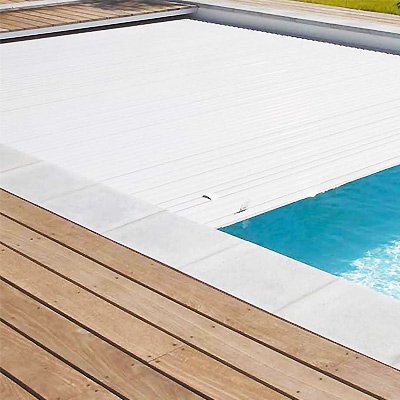

Le volet Roussillon avec moteur fil d'eau est spécialement conçu pour les piscines en construction ou déjà existantes d’une largeur maximale de 6 m.

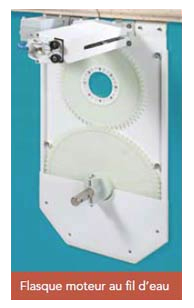

Le moteur de l'enrouleur est situé au dessus du niveau de l'eau et en dessous du caillebotis.
*Tarifs TTC des volets selon une configuration de bassin type comprenant mécanique, lames, poutrelle, caillebotis bois exotique, cloison de séparation, support de cloison, bride de sécurité sur paroi
D’autres combinaisons sont possibles, nous sommes à votre disposition pour établir un devis selon vos critères.
Le prix du volet complet comprend :
- l'enrouleur immergé ROUSSILLON,
- le tablier à lames opaques blanches,
- le système de sécurité (Bride ABS à fixer sur paroi et sangles),
- la poutrelle blanche avec boitiers,
- le caillebotis en aluminium laqué blanc 700 mm,
- la cloison de séparation blanche 900 mm (pour une fosse jusqu'à 1,17m de profondeur),
- les supports de cloison de séparation blancs à fixer sous boîtiers poutrelle,
- l'emballage.
Ce tarif ne comprend pas la découpe escalier (en option) ni le transport.
standard
maxi 6x12 m + escalier
Gestion des fins de course
Opérations de maintenance plus rapides et simplifiées et facilité d'accès au réglage des fins de course.
Facilité d'installation tant pour une piscine existante que pour un bassin à construire. ]
Le moteur de la couverture automatique immergée est logé dans le coffre contenant l’axe d’enroulement mais n’est pas au contact de l’eau.
L’accès au moteur s’en trouve simplifié.
La zone immergée qui contient l’axe d’enroulement peut être séparée par une cloison de séparation bâtie au moment de la construction ou avec une cloison PVC.
Volet immergé ROUSSILLON caillebotis alu blanc
Le volet immergé ROUSSILLON est livré avec une poutrelle en aluminium laqué. Deux sections sont disponibles : L100 x H70mm (1) ou L100 x H100mm (2).
La poutrelle est disponible en Blanc, Sable ou Gris.
Elle est livrée avec 2 boitiers. Il existe 4 types de boitiers pour répondre à vos différents besoins :
- Boîtiers pour profil liner horizontal (construction)
- Boîtiers pour profil liner vertical (rénovation)
- Boîtiers réglables avec support
- Boîtiers à fixer sur paroi
Supports de cloison à fixer sur paroi
Supports de cloison à fixer sous boîtiers poutrelle
Les lames du volet immergé ROUSSILLON Moteur fil d'eau sont conformes aux exigences de résistance de la norme NF P90-308
Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
A chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.
Ailettes de finition
Finition en forme
Roulettes de guidage
- L'assemblage du tablier s'effectue par encliquetage des lames.
- Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1 et fig.2).
- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3).
Lorsque le volet est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).
Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).
La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.
Les découpes d'escalier sont en option : sur devis
Votre volet immergé ECA ROUSSILLON avec moteur fil d'eau est livré avec un dispositif anti-soulèvement. Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308.
Nous vous proposons 3 systèmes de sécurité au choix :
Ce système est facile à installer et se fixe sur paroi ou sur arase.
Couleur de la sangle : blanche.
Vous pouvez choisir un système de sécurité à fixer sur paroi ou sur arase, livré avec une sangle en ABS.
1. Sangle de sécurité en ABS
2. Système de sécurité à fixer sur paroi
3. Système de sécurité à fixer sur arase
Système de fixation ultra-résistant, esthétique et discret
Facile à installer et à manipuler
1. Système de sécurité à fixer sur paroi
2. Système de sécurité à fixer sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte).
Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer, puis replacer le cache.
Couleur de la sangle ABS assortie aux lames de votre volet
bleu
gris
sable
blanc
Ouverture sécurisée
Attention : système de fixation incompatible avec le traitement au sel
Le moteur de l'enrouleur est situé au dessus du niveau de l'eau et en dessous du caillebotis.
Dimensions de la piscine en m
Moteur au fil d'eau
8m x 4m
11080
10m x 5 m
12790
Option : Escalier ROMAN découpe équerre, diamètre <= 3 m
+ 330
*Tarifs TTC des volets selon une configuration de bassin type comprenant mécanique, lames, poutrelle, caillebotis bois exotique, cloison de séparation, support de cloison, bride de sécurité sur paroi
D’autres combinaisons sont possibles, nous sommes à votre disposition pour établir un devis selon vos critères.
Le prix du volet complet comprend :
- l'enrouleur immergé ROUSSILLON,
- le tablier à lames opaques blanches,
- le système de sécurité (Bride ABS à fixer sur paroi et sangles),
- la poutrelle blanche avec boitiers,
- le caillebotis en aluminium laqué blanc 700 mm,
- la cloison de séparation blanche 900 mm (pour une fosse jusqu'à 1,17m de profondeur),
- les supports de cloison de séparation blancs à fixer sous boîtiers poutrelle,
- l'emballage.
Ce tarif ne comprend pas la découpe escalier (en option) ni le transport.
Volet immergé avec Moteur au fil d'eau
standard
maxi 6x12 m + escalier
Gestion des fins de course
Opérations de maintenance plus rapides et simplifiées et facilité d'accès au réglage des fins de course.
Facilité d'installation tant pour une piscine existante que pour un bassin à construire. ]
Le moteur de la couverture automatique immergée est logé dans le coffre contenant l’axe d’enroulement mais n’est pas au contact de l’eau.
L’accès au moteur s’en trouve simplifié.
La zone immergée qui contient l’axe d’enroulement peut être séparée par une cloison de séparation bâtie au moment de la construction ou avec une cloison PVC.
Volet immergé ROUSSILLON caillebotis alu blanc
Kit mécanique du volet immergé ROUSSILLON Moteur au fil d'eau
- 1 moteur équipé d’un système de gestion des fins de course,
- 1 ensemble de flasques supports démontables à fixer sur l’arase du bassin,
- 1 axe d’enroulement des lames,
- 1 interrupteur de commande placé à distance (avec vue sur la piscine) à 3 positions de type maintenu, selon la norme NFP 90-308,
- 1 coffret électrique d’alimentation.
- 1 ensemble de flasques supports démontables à fixer sur l’arase du bassin,
- 1 axe d’enroulement des lames,
- 1 interrupteur de commande placé à distance (avec vue sur la piscine) à 3 positions de type maintenu, selon la norme NFP 90-308,
- 1 coffret électrique d’alimentation.

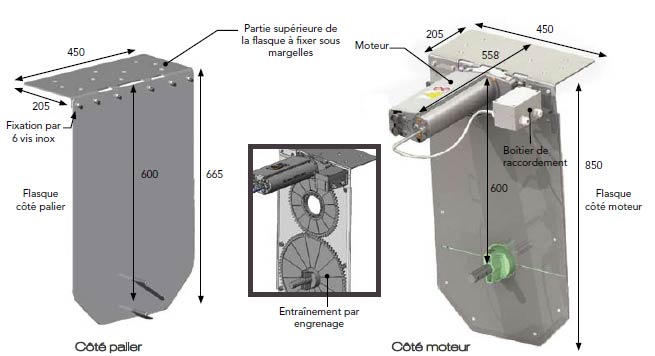

Montage des flasques côté moteur et palier

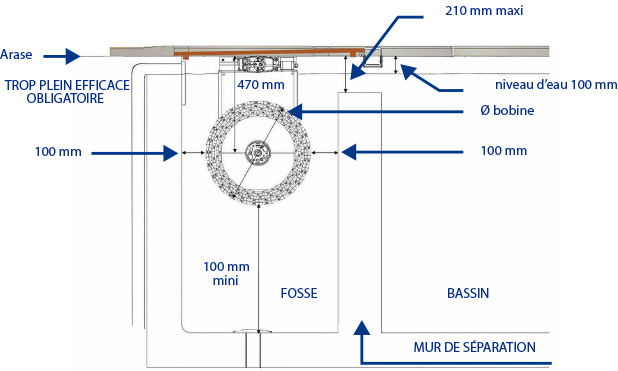

Diamètre d'enroulement de la bobine
Poutrelle et boîtiers
Le volet immergé ROUSSILLON est livré avec une poutrelle en aluminium laqué. Deux sections sont disponibles : L100 x H70mm (1) ou L100 x H100mm (2).
La poutrelle est disponible en Blanc, Sable ou Gris.
Elle est livrée avec 2 boitiers. Il existe 4 types de boitiers pour répondre à vos différents besoins :
- Boîtiers pour profil liner horizontal (construction)
- Boîtiers pour profil liner vertical (rénovation)
- Boîtiers réglables avec support
- Boîtiers à fixer sur paroi
Cloison de séparation
3 tailles standards :
- Cloison de 900mm
- Cloison de 1200mm (option)
- Cloison de 1500mm (option)
2 couleurs :
- Blanc
- Sable (option)
- Gris (option)
La cloison de séparation est constituée de planches de PVC de 250mm de hauteur et 24mm d’épaisseur. La planche de PVC est renforcée avec une barre inox.
La cloison est maintenue par des supports à fixer sur la paroi ou à fixer sous les boîtiers de poutrelle.
- Cloison de 900mm
- Cloison de 1200mm (option)
- Cloison de 1500mm (option)
2 couleurs :
- Blanc
- Sable (option)
- Gris (option)
La cloison de séparation est constituée de planches de PVC de 250mm de hauteur et 24mm d’épaisseur. La planche de PVC est renforcée avec une barre inox.
La cloison est maintenue par des supports à fixer sur la paroi ou à fixer sous les boîtiers de poutrelle.
Supports de cloison de séparation
2 types de supports :
- Supports à fixer sur la paroi (1)
- Supports à fixer sous les boîtiers de poutrelle (2)
3 couleurs :
- Blanc
- Sable (option)
- Gris (option)
Supports de cloison de séparation
- Supports à fixer sur la paroi (1)
- Supports à fixer sous les boîtiers de poutrelle (2)
3 couleurs :
- Blanc
- Sable (option)
- Gris (option)
Supports de cloison de séparation
Supports de cloison à fixer sur paroi
Supports de cloison à fixer sous boîtiers poutrelle
Le caillebotis
Le caillebotis protège la mécanique de la couverture et procure une meilleure esthétique.
3 finitions :
- Aluminium double face (1) Blanc, Sable ou Gris, épaisseur 23mm
- Bois composite (2) couleur bois ou couleur gris, épaisseur 23mm (option)
- Bois exotique (3) épaisseur 23mm (option)
2 largeurs standards :
- 700mm x 1000mm
- 950mm x 1000mm
Il est également possible de fabriquer les caillebotis sur mesure pour la finition Bois exotique et Aluminium.
Pour les piscines avec cloison de séparation en PVC, le caillebotis à installer sera de 700mm, tandis que pour les bassins avec mur de séparation il faudra utiliser un couvercle de 950mm.
Le caillebotis repose d’une part sur la poutrelle et d’autre part sur le mur à l’arase si les margelles sont posées en retrait d’au moins 50 mm, ou sur une équerre préalablement fixée sur la paroi.
Les caillebotis aluminium sont composés de lames de largeur 125 mm. Nous vous rappelons qu’il n’est pas possible de couper ces lames pour en réduire leur largeur (prévoir découpe des margelles).
3 finitions :
- Aluminium double face (1) Blanc, Sable ou Gris, épaisseur 23mm
- Bois composite (2) couleur bois ou couleur gris, épaisseur 23mm (option)
- Bois exotique (3) épaisseur 23mm (option)
2 largeurs standards :
- 700mm x 1000mm
- 950mm x 1000mm
Il est également possible de fabriquer les caillebotis sur mesure pour la finition Bois exotique et Aluminium.
Pour les piscines avec cloison de séparation en PVC, le caillebotis à installer sera de 700mm, tandis que pour les bassins avec mur de séparation il faudra utiliser un couvercle de 950mm.
Le caillebotis repose d’une part sur la poutrelle et d’autre part sur le mur à l’arase si les margelles sont posées en retrait d’au moins 50 mm, ou sur une équerre préalablement fixée sur la paroi.
Les caillebotis aluminium sont composés de lames de largeur 125 mm. Nous vous rappelons qu’il n’est pas possible de couper ces lames pour en réduire leur largeur (prévoir découpe des margelles).
Détails des lames du volet
Les lames du volet immergé ROUSSILLON Moteur fil d'eau sont conformes aux exigences de résistance de la norme NF P90-308
Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
A chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.
Lames
PVC traitées anti-tâches et anti-UV
Largeur des lames
71 mm
Épaisseur des lames
17 mm
Coloris au choix
(1) Gris médium, (2) Blanc, (3) Gris, (4) sable
Option escalier
Nous consulter
Ailettes de finition
Finition en forme
Roulettes de guidage
L'assemblage du tablier
- L'assemblage du tablier s'effectue par encliquetage des lames.
- Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1 et fig.2).
- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3).

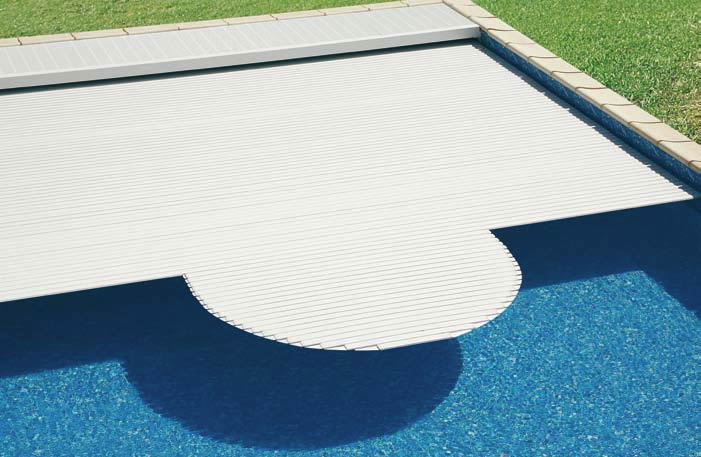

Les découpes d'escalier
Lorsque le volet est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).
Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).
La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.
Les découpes d'escalier sont en option : sur devis
Système de sécurité
Votre volet immergé ECA ROUSSILLON avec moteur fil d'eau est livré avec un dispositif anti-soulèvement. Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308.
Nous vous proposons 3 systèmes de sécurité au choix :
1. Inclus dans la livraison du volet : système boucle avec sangle en tissu
Ce système est facile à installer et se fixe sur paroi ou sur arase.
Couleur de la sangle : blanche.
2. En option : système en ABS
Vous pouvez choisir un système de sécurité à fixer sur paroi ou sur arase, livré avec une sangle en ABS.
1. Sangle de sécurité en ABS
2. Système de sécurité à fixer sur paroi
3. Système de sécurité à fixer sur arase
3. En option : système en inox
Système de fixation ultra-résistant, esthétique et discret
Facile à installer et à manipuler
1. Système de sécurité à fixer sur paroi
2. Système de sécurité à fixer sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte).
Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer, puis replacer le cache.
Couleur de la sangle ABS assortie aux lames de votre volet
bleu
gris
sable
blanc
Ouverture sécurisée
Attention : système de fixation incompatible avec le traitement au sel
Combien faut-il d'attaches de sécurité avec votre couverture immergée ?
Largeur max. intérieure du bassin
Côté Escalier
Largeur inf. ou égale à 3 m
2
De 3 à 5 m
3
De 5 à 7 m
4
Inf. à 7 m
5
Emballage et Transport du volet piscine
Prévoir impérativement 2 personnes au minimum pour le déchargement et les moyens de manutention adaptés pour soulever les charges.
Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
Garantie
4 ans Moteur + Coffret (hors main d'œuvre)
3 ans pour la flottabilité et l'étanchéité des lames, hors déformation possible des lames en pvc en cas de températures trop élevées
Frais de livraison sur devis
Photos non contractuelles
Prix TTC.
Prix TTC.
Formulaire de contact ou demande d'information : volet immergé eca roussillon moteur fil d'eau
Vous souhaitez obtenir plus d'informations ou recevoir un devis personnalisé sur : Volet immergé ECA ROUSSILLON Moteur fil d'eau
Prix 11080 eur TTC.
Remplissez le formulaire de demande ci-contre.
Nos conseillers piscine sont à votre disposition et vous répondrons dans les plus brefs délais.
Appelez nous gratuitement
Du lundi au vendredi de 9h. à 19h., le samedi (Du 1er Avril au 31 Juillet) de 10h. à 18h.
Belgique : 0800 14 044
UK : 0808 238 60 75
Suisse : 0800 001 941
ou+33 (0)4 75 80 29 62
Demande de pièces détachées
Pour accéder à la page des pièces détachées pour Volet immergé ECA ROUSSILLON Moteur fil d'eau ?
De nombreuses pièces détachées existent pour ce produit, accédez au formulaire de demande de pièces détachées en cliquant sur "valider"
Avis utilisateur et questions pour Volet immergé ECA ROUSSILLON Moteur fil d'eau
Partagez votre expérience uniquement sur l'utilisation ou le fonctionnement de ce produit, détaillez le plus possible.
Posez vos questions à propos de ce produit, un de nos conseillers y répondra
Note moyenne /5
(0 avis)0
- Excellent
0
- Bon
0
- Moyen
0
- Passable
0
- Mauvais
