Volet immergé DEEPEO by DEL avec moteur dans l'axe

DEL
Ref. Abatik: 031445
Ref. Fournisseur: DEEPEO6X3

Gestion des fins de course électronique
Pilotable par smartphone
Pour piscine maxi 20m x 8m ou 16,50m x 10m
Idéal pour construction et rénovation sans modification du bassin

Conforme à la norme NF P 90-308

A partir de
6 890 € TTC
1722.5 € x 4 sans frais ou de 10 à 180 mensualités *
En stock
Frais de port à prévoir
Devis gratuit
Descriptif
Une équipe de conseillers sur le terrain
0800 800 099
Service & appel gratuits

Cliquez-ici pour nous contacter

Nos conseillers se déplacent pour étudier votre projet et établir un devis directement chez vous.

Nouveauté : notre équipe de pose intervient pour l'installation de volets, abris, pompes à chaleur, locaux techniques...


Le prix indiqué ci-dessus correspond à un bassin rectangulaire, avec angles vifs, de dimensions intérieures 6m x 3m x 1.50mH fond plat.

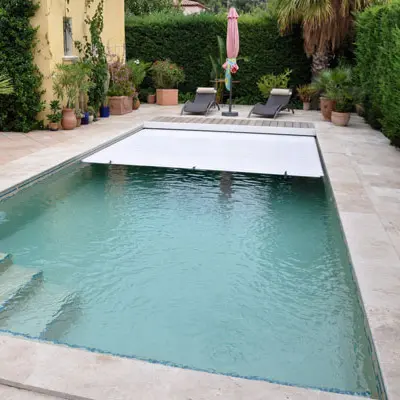

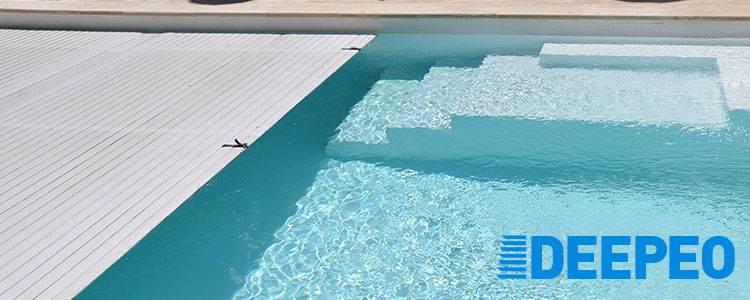

Le volet immergé DEEPEO : discrétion et élégance, pour sublimer votre piscine

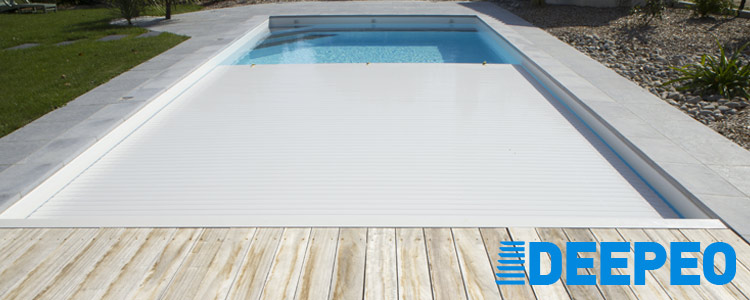

Volet roulant automatique immergé pour piscine DEEPEO
Volet roulant automatique immergé pour piscine DEEPEO


Discret, esthétique et simple d’utilisation, le volet DEEPEO est un volet flottant qui protège votre piscine, préserve la qualité de l’eau et le sécurise, conformément à la norme NF P 90-308.


Installé au bout de votre bassin, grâce à un moteur intégré dans l'axe, le volet immergé DEEPEO, pilotable par son application mobile dédiée ou bouton à clé, se déroule automatiquement sur la surface de l’eau pour couvrir l’ensemble du bassin.



Volet automatique immergé pour piscine DEEPEO

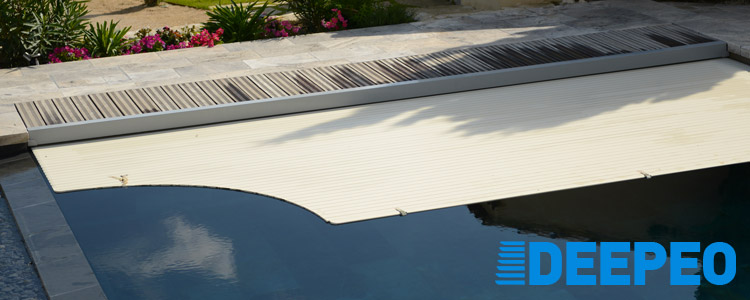

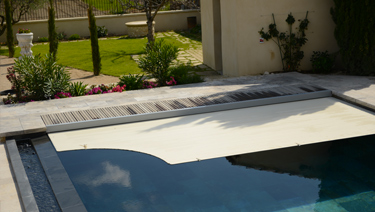

Volet automatique immergé pour piscine DEEPEO avec découpe escalier

Les avantages du volet immergé DEEPEO

Sécurise le bassin : Le volet DEEPEO sécurise la piscine, en recouvrant la surface d’eau, empêchant ainsi toute chute accidentelle des enfants et(ou) d’animaux.


Préserve l'eau de la piscine : La propreté de l’eau en limitant la présence de feuilles mortes, débris végétaux et autres salissures.


Limite la prolifération d'algues : Il limite la photosynthèse, les lames opaques du volet empêchent la photosynthèse propice au développement des algues.


Limite l'évaporation d'eau : Ce volet réduit l’évaporation de l’eau et la déperdition de chaleur en maintenant la température de l’eau.


Conserve la chaleur de l'eau : Il vous fait réaliser des économies, en cas de chauffage de l’eau l’utilisation du volet permet de conserver la chaleur de la piscine.


Esthétique : Il donne du cachet à votre piscine en s'intégrant parfaitement dans le décor de votre extérieur.


Composition du volet DEEPEO


détails des éléments du volet immerge pour piscine DEEPEO
détails des éléments du volet immerge pour piscine DEEPEO


1 - Platine de fixation
2 - Moteur tubulaire immergé électrique avec fins de courses réglables
3 - Axe enrouleur anodisé en aluminium 20 microns
4 - Lames en PVC opaques

5 - Kit d’accrochage sécurisé du tablier
6 - Poutrelle en aluminium
7 - Caillebotis en bois exotique

La platine de fixation

Pour supporter l’axe d’enroulement immergé, le volet DEEPEO est équipé de deux platines de fixation en composite blanc qui sont à fixer sur les deux façades opposées de votre piscine.
Les platines ont une épaisseur de 12 mm offrant une excellente résistance.
La platine positionnée du coté du moteur est équipée d'une meurtrière pour le passage de câble d’alimentation électrique en basse tension.


Fixation en façade pour platine de volet immergé DEEPEO
Fixation façade
Fixation sur arase pour platine de volet immergé DEEPEO
Fixation sur arase (optionnelle)

Les platines sont livrées avec leur gabarit de perçage. Des petites platines spéciales pour les piscines en coque sont disponibles en option. Pour les bassins en construction ou en rénovation des platines à fixer sur arase sont également disponibles en option.


Pour l'installation électrique du volet DEEPEO

  • Le coffret électrique, installé dans un lieu sec, aéré et tempéré, doit être protégé par un disjoncteur de 10A et un différentiel de 30mA.
  • Tous les câbles seront reliés dans des boîtiers de dérivation étanches accessibles et hors volume 0 de la piscine.

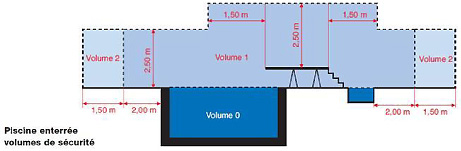

Volume piscine norme NFC 15-100
Volume piscine norme NFC 15-100

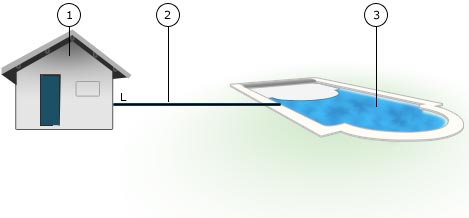

Câblage électrique nécessaire au départ du coffret électrique du volet vers la mécanique de l’enrouleur :


Modèle de volet Distance du local à la piscine Section câble électrique Capteurs fins de courses moteur Commutateur
Deepeo < 16 m 2 x 4 mm² Déjà reliés Déjà reliés
Deepeo < 25 m 2 x 6 mm² Déjà reliés Déjà reliés


Schéma de raccordement électrique pour volet immergé DEEPEO
Schéma de raccordement électrique pour volet immergé DEEPEO


Rayon installation boiter moteur connexion volet immerge DEEPEO

Rayon maximal d'installation du boîtier de connexion

Alimentation 230V (1), coffret électrique (2), commutateur à clé (3), boîte de connexion (4), moteur tubulaire (5).

Précautions pour le traitement désinfectant de votre piscine

Relier le bassin et tout équipement à la terre pour évacuer tous les courants vagabonds qui accentuent les phénomènes d’oxydation des métaux utilisés (inox 316, aluminium 6060 anodisé ou laqué au béckryzinc).

En cas d’utilisation d’appareil produisant une réaction électrochimique qui accélère la corrosion des métaux, veillez à prendre toute disposition pour en limiter les effets néfastes.

En général, il convient d’avoir à l’esprit que le besoin de production d’agent oxydant est réduit de 75 à 90% entre un volet ouvert et un volet fermé. Si votre appareil de traitement en est équipé, le coffret électrique communique la position du volet (ouvert ou fermé).

La multiplication des solutions de traitement de l’eau nous conduit à dégager notre responsabilité et notre garantie en cas de non respect de l’équilibre de l’eau.


3 - Axe d'enroulement et dimensionnement de la fosse du volet Deepeo

Le volet immergé Deepeo est livré avec un axe d'enroulement en aluminium anodisé.
Lors du processus d’anodisation, on crée une couche protectrice dans l'aluminium. Ce procédé procure une excellente résistance chimique à l'axe, lui assurant une parfaite tenue en milieu aquatique. Fort de plus de 50 années de pratique, ce traitement bénéficie d'une pérennité conférant à votre axe, une durée de vie accrue.

En fonction des dimensions du bassin, le diamètre de l'axe pourra varier de 140 à 180 mm. De la même manière, la surface de votre volet (longueur X largeur) va déterminer les dimensions du coffre immergé de ce dernier.


Dimensions du coffret maçonné pour volet immergé pour piscine DEEPEO
Dimensions du coffret maçonné pour volet immergé pour piscine DEEPEO
Schéma de coffre maçonné pour volet immergé pour piscine DEEPEO
Dimensions du coffret avec cloison de séparation pour volet immergé pour piscine DEEPEO
Dimensions du coffret avec cloison de séparation pour volet immergé pour piscine DEEPEO
Schéma de coffre avec cloison de séparation pour volet immergé pour piscine DEEPEO
Dimension du coffre de volet immergé DEEPEO
Dimension du coffre de volet immergé DEEPEO
Dimensions intérieures du coffre de volet en fonction de la longueur du bassin

4 - Les lames de tablier en PVC

Le volet Deepeo intègre dorénavant un tout nouveau design de lames à effet pont de bateau.

Lames de volet effet pont de bateau - DEL
Lames de volet effet pont de bateau - DEL

Une lame plate pour un rendu parfait sur la surface de l'eau, son montage est rapide et facile grâce à son système de glissement.



Les lames du volet sont conformes à la norme NF P90-308 .

L'opacité des lames réduit le phénomène de photosynthèse et évite ainsi l’apparition d’algues.

Chaque lame est composée de compartiments emplis d'air assurant sa flottabilité et limitant la déperdition de chaleur de l'eau.

À chaque extrémité de la lame, des bouchons collés garantissent son étanchéité et sa flottabilité.




Les ailettes amovibles standards de 25 mm ( Std ) assurant la finition de la lame peuvent être remplacées par des modèles de tailles différentes : 15mm ( S ) ou 35 mm ( XL ).
Leur concept exclusif breveté permet un assemblage des lames par glissement facilitant l'installation et la maintenance du tablier.


Lames PVC calcium/zinc
Traitements Anti-tâches et anti-UV
Largeur des lames 84 mm
Coloris Blanc, gris
Découpes escalier Sur devis, finition équerre ou en forme

Coloris des lames



Blanc
Blanc


Gris
Gris



Assemblage des lames du tablier

L'assemblage du tablier s'effectue :


Par encliquetage

Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de gauche dans la gorge femelle de la lame de droite ( fig.1 et fig.2 ).
Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame ( fig.3 et fig.4 ).


clipsage lames volet piscine Perso
clipsage lames volet piscine Perso

Par glissement

Pour glisser une lame dans une autre, il vous suffit de démonter les capuchons puis de glisser les lames entre elles.


glissement lames volet piscine perseo
glissement lames volet piscine perseo

Ce système d'assemblage breveté


  • Permet un montage plus rapide et plus simple du tablier, essentiellement pour les lames de grande longueur,
  • Limite les manipulations fastidieuses,
  • Facilite le démontage d'une lame endommagée.

À la commande, demandez qu'un capuchon sur trois ne soit pas monté afin de gagner du temps lors de l'assemblage.


Les découpes d'escalier

Lorsque le volet est positionné sur la largeur du bassin, il peut s'adapter à différentes formes d'escalier : rectangulaire (1) , trapèze (2) , roman (3) , semi-circulaire (4) ou de forme libre (5) (après étude de notre part).


formes escaliers capcir
formes escaliers capcir


Les skis

Placés sous les deux dernières lames, les skis permettent d’orienter le tablier afin d'assurer son bon déroulement sur l'eau.

Les perçages sont effectués en usine.



skis tablier volet piscine
skis tablier volet piscine

5- Kit d’accrochage sécurisé du tablier

Le volet Deepeo est équipé d’un dispositif anti-soulèvement conforme à la norme NF P90-308 . Ce système se compose de brides ABS + sangles + supports à fixer sur parois ou sur arase (en option).

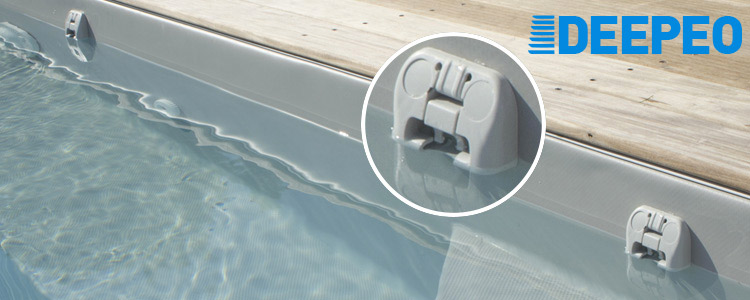

système de sécurité pour volet automatique immergé Deepeo
système de sécurité pour volet automatique immergé Deepeo

Le nombre de dispositifs dépend de la largeur du bassin.

Largeur du bassin Nombre de dispositifs
Jusqu'à 3 mètres 2
De 3,01 à 5 mètres 3
De 5,01 à 7 mètres 4
De 7,01 à 8 mètres 5

Trois coloris disponibles


Pushlock blanc
Pushlock blanc


Pushlock beige
Pushlock beige


Pushlock gris
Pushlock gris


Trois modèles sont proposés en fonction de la structure de la piscine :


En façade chevillé pour les piscines en béton, parpaing, coque polyester (avec ceinture béton) ou toute autre paroi de 8 mm d'épaisseur minimum.


pushlock chevillé
pushlock chevillé

En façade à sceller (en option) pour les bassins en béton, en construction.


pushlock à sceller
pushlock à sceller

Version cavalier (en option) pour les piscines en béton, panneaux acier, panneaux polyéthylène, coques polyester.


pushlock cavalier
pushlock cavalier

verrouillage système sécurité volet piscine perseo
verrouillage système sécurité volet piscine perseo

Lors de la fermeture du volet, la gâchette vient se clipser dans le support.


déverrouillage système sécurité volet piscine perseo
déverrouillage système sécurité volet piscine perseo

Pour l’ouverture, il suffit d'appuyer sur l’ergot tout en levant la gâchette pour libérer le volet de piscine avant de l'enrouler sur son axe.


6 - Poutrelles et support de poutrelles

La poutrelle sert d'appui au caillebotis. Le volet est livré avec une poutrelle en aluminium laqué, disponible en blanc, beige ou gris.


Poutrelles et supports de poutrelle pour volet immergé pour piscine DEEPEO
Poutrelles et supports de poutrelle pour volet immergé pour piscine DEEPEO

Deux sections sont disponibles : L100 x H120 mm (A) ou L100 x H100 mm (B) .
Ces poutrelles sont disponibles en blanc dans toutes les tailles, en beige et gris jusqu'à 6,90 mètres.

Elle est livrée avec 2 boitiers. Il existe 4 types de boitiers pour répondre à vos différents besoins :


- (C) Boîtiers à sceller (construction)
- (D) Boîtiers cavalier réglable (construction et rénovation)
- (E) Boîtiers cavalier plat réglable (construction et rénovation)
- (F) Boîtiers à fixer chevillé en façade (construction et rénovation)
Ces boîtiers sont disponibles en blanc, beige ou gris.


Afin de déterminer quel type de poutrelle choisir, vous devez effectuer votre choix en fonction de votre niveau d'eau et de votre hauteur de margelles (voir tableau ci-dessous :)


Tableau de détermination du choix de poutrelle pour volet immergé DEEPEO
Tableau de détermination du choix de poutrelle pour volet immergé DEEPEO

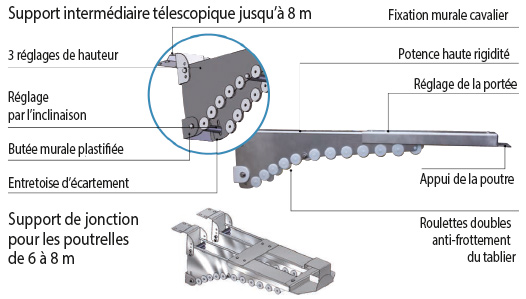

Support anti-flexion


Pour les poutrelles supérieures à 5,10 m, il est indispensable de prévoir un support intermédiaire télescopique.

La fonction de ce support, généralement positionné au milieu de la largeur du bassin, est de répartir la charge due au poids de la poutrelle afin d'en limiter la flexion.

Le volet DEEPEO est automatiquement livré avec ce support intermédiaire pour les cas des bassin précités.



Support intermédiaire anti flexion pour volet immergé DEEPEO
Support intermédiaire anti flexion pour volet immergé DEEPEO

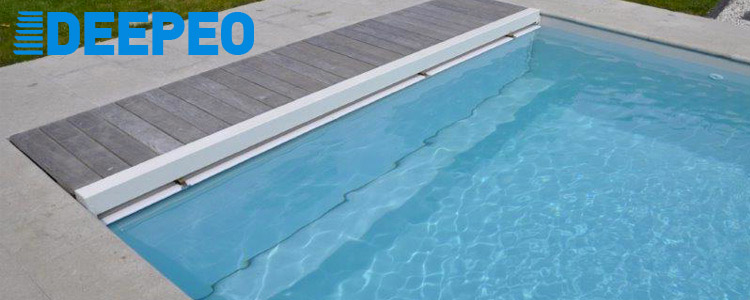

Cloison de séparation

La fosse technique est obligatoire pour éviter tout accès au rouleau du volet immergé. Les parois doivent être verticales et parallèles avec des angles à 90°. La largeur de la fosse technique doit assurer l'espace nécessaire à la rotation du rouleau et sa profondeur doit permettre la mise en place et le mouvement des contrepoids.
Il existe deux types de fosses : la fosse maçonnée réalisée lors de la construction de la piscine (schéma 1) ou la cloison de séparation en PVC (schéma 2).


Fosses techniques
Fosses techniques

La cloison de séparation du volet DEEPEO offre de nombreux avantages


Adaptable La cloison est réalisée en fonction du profil de fond de votre bassin ( fond plat, pente et fosse à plonger)
Pratique La cloison est livrée déjà montée pour vous faciliter l’installation. Elle s'installe sans avoir besoin de déposer vos margelles.
Résistante Le cloison est réalisée en panneaux PVC blanc de 40 mm d'épaisseur, lui assurant une excellente résistance à la corrosion, produits chimiques et U.V.
Esthétique Afin de s'harmoniser avec votre bassin et l'ensemble du volet, la cloison est disponible en blanc, beige ou gris.
Robuste Encadrement réalisé dans un profilé ergonomique en matériau composite renforcé en fibre de verre.

Ces cloisons sont disponibles en blanc dans toutes les tailles, en beige et gris jusqu'à 6,90 mètres.


Cloison de séparation pour volet immergé DEEPEO
Cloison de séparation pour volet immergé DEEPEO

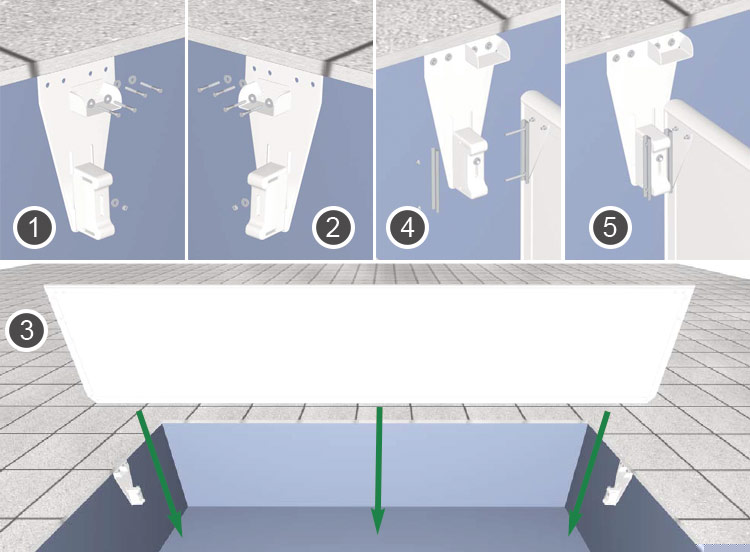

Montage de la cloison de séparation


Schéma de montage de cloison de séparation pour volet immergé DEEPEO
Schéma de montage de cloison de séparation pour volet immergé DEEPEO

1/2 Positionner et installer les platines de support de poutrelle et cloison 3 Faire glisser la cloison de séparation dans le bassin.
4 Aligner la cloison sur les platines 5 fixer la cloison sur les platines

7 - Caillebotis en bois exotique IPÉ

La fonction du caillebotis est de protéger l'accès au volet immergé et de créer une plage d'accès au bassin tout en offrant une finition esthétique au sommet de la fosse du volet.

Une finition haut de gamme :

Réalisé en bois exotique IPÉ haut de gamme, le caillebotis du volet Deepeo présente plusieurs avantages :

  • Bois de classe 4 : sélectionné pour sa grande résistance à l'humidité.
  • Résistance à la déformation : lattes de 23 mm d'épaisseur
  • Conformité à la norme NF P 90-308 pour l'effort minimum pour soulèvement du caillebotis : poids 22 kg / caillebotis
  • Rendu très esthétique : bois utilisé en ameublement extérieur et réalisation de pontons de bateaux.

Les caillebotis du volet Deepeo sont livrés dans une dimension standard de 1,00 m X 0,90 m, réalisés selon les mesures de votre bassin.

Le caillebotis repose d’une part sur la poutrelle et d’autre part sur le mur à l’arase si les margelles sont posées en retrait d’au moins 50 mm ou sur une équerre préalablement fixée sur la paroi.

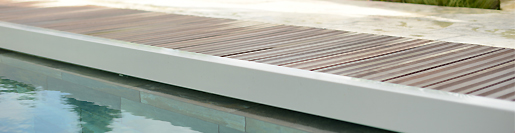

Caillebotis pour volet immergé DEEPEO en bois exotique IPÉ
Caillebotis pour volet immergé DEEPEO en bois exotique IPÉ

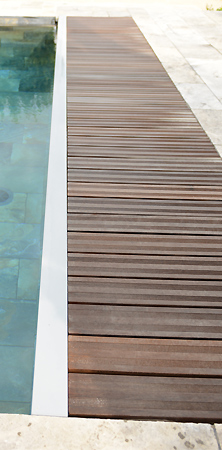

Caillebotis en bois exotique IPÉ pour volet immergé DEEPEO
Caillebotis en bois exotique IPÉ pour volet immergé DEEPEO

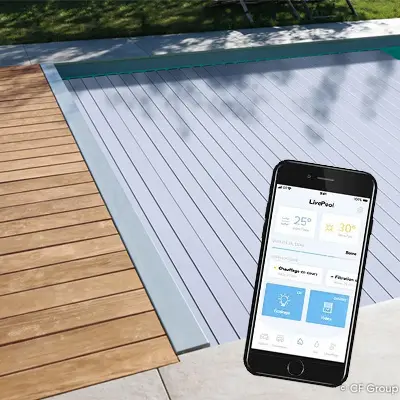

Application LivePool

L'application mobile LivePool gratuite est disponible pour les systèmes Android et iOS. Elle propose une prise en main pratique pour gérer l'utilisation et l'entretien de votre piscine depuis le smartphone, via une connexion locale ou à distance, en temps réel.





  • Pour être informé de la qualité de l'eau en direct (le traitement de l'eau s'adapte aux paramètres fixés)
  • L'application LivePool gère pour vous la filtration de l'eau
  • L'information en un coup d'oeil : température de l'eau, température extérieure
  • Gérez l'éclairage votre bassin : allumez et changez la couleur directement depuis l'application
  • Ouvrez ou fermez votre volet à l'aide de l'application LivePool

Avec ses fonctionnalités pratiques et faciles à prendre en main, l’application gratuite simplifie votre quotidien et vous permet de profiter encore plus de votre piscine.

Tous les équipements du marché sont compatibles avec l'application en installant les modules suivants :


  • Switch Connect
  • Pump Connect
  • PH Connect
  • RX Connect


Emballage et transport du volet piscine

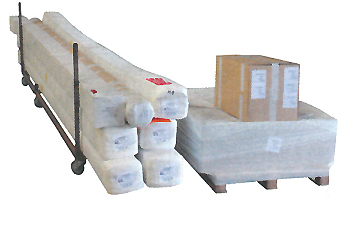

Emballage pour volet de piscine immergé deepeo
Emballage pour volet de piscine immergé deepeo


Prévoir impérativement 2 personnes au minimum pour le déchargement , ainsi que les moyens de manutention adaptés pour soulever les charges.

Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.

Contrôlez les documents de transport afin de vous assurer que les marchandises que l'on vous présente vous soient bien destinées.



Volet immergé pour piscine DEEPEO avec lames blanches
Volet immergé pour piscine DEEPEO avec lames blanches

Volet immergé pour piscine DEEPEO avec lames beiges
Volet immergé pour piscine DEEPEO avec lames beiges

Volet immergé pour piscine DEEPEO avec lames grises
Volet immergé pour piscine DEEPEO avec lames grises

Restez conforme à la norme de sécurité en cas d'escalier sur la longueur !


Plat d abri pour piscine
Plat d abri pour piscine

Restez conforme aux normes de protection du bassin avec le plat d'abri. Dédié aux piscines dont l'escalier est positionné sur la longueur, le plat d'abri vous permet de respecter la norme en vigueur et de protéger votre bassin des impuretés.
Tarif sur-mesure selon la configuration de l'escalier (forme et dimensions).

Photos non contractuelles

Garanties

5 ans sur moteur
3 ans sur lames
2 ans sur enrouleur

Demande de devis ou d'informations

Vous souhaitez obtenir plus d'informations ou recevoir un devis personnalisé sur nos produit ?

Remplissez le formulaire de demande ci-joint.
Notre équipe de commerciaux terrain est à votre disposition pour étudier votre projet à domicile.

Appelez nous gratuitement
Du lundi au vendredi de 9h à 19h

France France 0800 800 099
Belgique Belgique 0800 14 044
Suisse Suisse 0800 001 941
England UK 0808 238 60 75

Devis gratuit
Avis client

Ce produit n'a pas encore de note.

SOYEZ LE PREMIER À DONNER VOTRE AVIS

Connectez-vous pour déposer un avis
Remonter en haut
Livraison rapide
Produits en stock
Livraison à domicile
Paiement sécurisé
Carte bancaire PayPal 3x et 4x sans frais Financement Sofinco
Conseillers spécialisés
A votre service depuis 2003
Disponibles du lundi au vendredi
Chargement...
Chargement...
Utilisation de cookies chez Piscines-Online Gestion de vos cookies
En poursuivant votre navigation sur notre site, vous acceptez l'utilisation de cookies ou technologies similaires afin d'améliorer votre expérience utilisateur et vous proposer des services et offres adaptés à vos centres d'intérêt. En savoir plus sur les cookies.
Cookies essentiels
En savoir plus sur les cookies essentiels

Il s'agit des cookies nécessaires au fonctionnement de notre site et aux services essentiels qui en font partie intégrante. Ils vous permettent d'utiliser les principales fonctionnalités de notre site. Nous utilisons également des traceurs pour sécuriser les transactions ou l’authentification à notre site dans le cadre de la lutte contre la fraude. Sans ces cookies, vous ne pourrez pas utiliser notre site ni nos services demandés par vous aux fins de l’utilisation de notre site. Ces cookies ne relèvent pas d’un choix et ne peuvent pas être refusés.

Cookies analytiques
En savoir plus sur les cookies analytiques

Il s'agit des cookies qui nous permettent de connaître l'utilisation, les volumes de fréquentation et d’utilisation ainsi que les performances de notre site. Ces cookies permettent à Piscines-Online d’améliorer l’intérêt, l’ergonomie et le fonctionnement des services proposés sur le site. Ils sont déposés dès l’arrivée sur notre site.

Cookies publicitaires
En savoir plus sur les cookies publicitaires

Il s'agit des cookies utilisés pour vous présenter des publicités ou vous adresser des informations adaptées à vos centres d'intérêt sur notre site ou en dehors de notre site lors de votre navigation sur Internet ou encore vous offrir des fonctionnalités relatives aux réseaux sociaux et aux plateformes multimédias.
