Couvertures et bâches pour piscine Volets piscine, couvertures automatiques Volet immergé ECA ROUSSILLON Moteur en fosse sèche Volet immergé ECA ROUSSILLON Moteur en fosse sèche
Prix conseillé fournisseur 2018 à partir de :
Dont eco-part. : 0,17 €
8010 €
Notre prix à partir de :
8010 € TTC
2002,50 €
x 4 fois sans frais
ou de 10 à 180 mensualités*
*Suivant conditions, nous consulter
Ref. 009476
Volet immergé avec moteur en fosse sèche ECA ROUSSILLON
Volet immergé avec moteur en fosse sèche ECA ROUSSILLON
Moteur en fosse sèche avec système de gestion des fins de course,
Pour piscine en construction maxi 11 x 23 m + escalier,
Caillebotis bois ou PVC.
Pour piscine en construction maxi 11 x 23 m + escalier,
Caillebotis bois ou PVC.
- Conforme à la norme NF P 90-308
Disponible
Modernisme et discrétion, pour une esthétique parfaite
Les modèles de couvertures immergées Roussillon permettent une intégration totale de la couverture à la piscine.
Prix indicatifs TTC du volet ECA ROUSSILLON Moteur en fosse sèche
*Tarifs TTC des volets selon une configuration de bassin type comprenant. Traversée de paroi 210 mm, mécanique, lames, poutrelle, caillebotis IPE, bride de sécurité sur paroi.
D’autres combinaisons sont possibles : nous sommes à votre disposition pour établir un devis selon vos critères.
Le prix du volet complet comprend

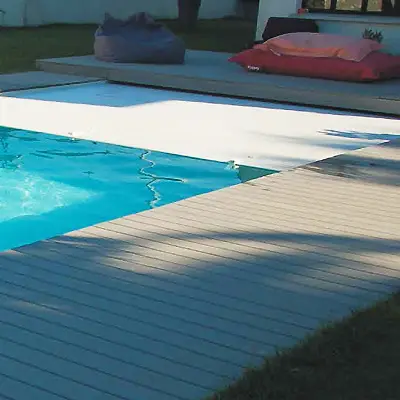

Volet immergé ROUSSILLON caillebotis bois
[titre1Kit mécanique du volet immergé Roussillon Moteur en fosse sèche]
Le kit à sceller comprend les éléments suivants :
- Traversées de paroi pour mur maçonné de 200 mm (longueur 210 mm)
(Kits pour piscine panneaux ou piscine polyester (longueur 110 mm) ou pour mur maçonné de 300 mm (longueur 310 mm) : sur demande).
- Support de palier à sceller
- 2 pièces à sceller pour supports de poutrelle
- Joints d'étanchéité pour les traversées
Traversée de paroi longueur 110, 210 et 310 mm
Support palier à sceller
et pièces à sceller
pour support boîtier de poutrelle
Joints d'étanchéité
Le volet est livré avec une poutrelle en aluminium laqué. Deux sections sont disponibles : L100 x H70 mm (1) ou L100 x H100 mm (2).
La poutrelle est disponible en blanc, sable ou gris.
Elle est livrée avec 2 boitiers. Il existe 4 types de boitiers pour répondre à vos différents besoins :
- Boîtiers pour profil liner horizontal (construction)
- Boîtiers pour profil liner vertical (rénovation)
- Boîtiers réglables avec support
- Boîtiers à fixer sur paroi
La fosse technique est obligatoire pour éviter tout accès au rouleau du volet immergé. Les parois doivent être verticales et parallèles avec des angles à 90°. La largeur de la fosse technique doit assurer l'espace nécessaire à la rotation du rouleau et sa profondeur doit permettre la mise en place et le mouvement des contrepoids.
Il existe deux types de fosses : la fosse maçonnée réalisée lors de la construction de la piscine (schéma 1) ou la cloison de séparation en PVC (schéma 2).
Supports de cloison à fixer sur paroi
Supports de cloison à fixer sous boîtiers poutrelle
Les lames du volet ECA Roussillon moteur en fosse sèche sont conformes aux exigences de résistance de la norme NF P90-308
Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20 mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.
Ailettes de finition
Finition en forme
Roulettes de guidage
- L'assemblage du tablier s'effectue par encliquetage des lames.
- Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1 et fig.2).
- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3).
Lorsque le volet hors sol ECA Roussillon est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).
Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).
La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.
Les découpes d'escalier sont en option : sur devis
Votre volet immergé ECA ROUSSILLON avec moteur en fosse sèche est livré avec un dispositif anti-soulèvement. Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308.
Nous vous proposons 3 systèmes de sécurité au choix :
Ce système est facile à installer et se fixe sur paroi ou sur arase.
Couleur de la sangle : blanche.
Vous pouvez choisir un système de sécurité à fixer sur paroi ou sur arase, livré avec une sangle en ABS.
1. Sangle de sécurité en ABS
2. Système de sécurité à fixer sur paroi
3. Système de sécurité à fixer sur arase
Système de fixation ultra-résistant, esthétique et discret
Facile à installer et à manipuler
1. Système de sécurité à fixer sur paroi
2. Système de sécurité à fixer sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte).
Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer, puis replacer le cache.
Couleur de la sangle ABS assortie aux lames de votre volet
bleu
gris
sable
blanc
Ouverture sécurisée
Attention : système de fixation incompatible avec le traitement au sel
Les modèles de couvertures immergées Roussillon permettent une intégration totale de la couverture à la piscine.
Ce modèle est plutôt destiné aux piscines en construction car il nécessite des travaux plus importants.
Le moteur est logé dans un coffre sec et ventilé situé à coté de la piscine et dans le prolongement de l'axe, ce qui en facilite l'accès.
La zone immergée qui contient l’axe d’enroulement doit être séparée par une cloison de séparation bâtie au moment de la construction ou par une cloison en PVC (en option).
- Maxi 11 x 23 m + escalier
Le moteur est logé dans un coffre sec et ventilé situé à coté de la piscine et dans le prolongement de l'axe, ce qui en facilite l'accès.
La zone immergée qui contient l’axe d’enroulement doit être séparée par une cloison de séparation bâtie au moment de la construction ou par une cloison en PVC (en option).
- Maxi 11 x 23 m + escalier
Prix indicatifs TTC du volet ECA ROUSSILLON Moteur en fosse sèche
Dimensions de la piscine en m
Moteur en fosse sèche
8 m x 4 m
8010
10 m x 5 m
9670
Option : Escalier ROMAN découpe équerre, diamètre <= 3 m
+ 330
*Tarifs TTC des volets selon une configuration de bassin type comprenant. Traversée de paroi 210 mm, mécanique, lames, poutrelle, caillebotis IPE, bride de sécurité sur paroi.
D’autres combinaisons sont possibles : nous sommes à votre disposition pour établir un devis selon vos critères.
Le prix du volet complet comprend
- 1 enrouleur immergé ROUSSILLON
- 1 tablier lames opaques blanches
- 1 kit à sceller 210 mm
- 1 système de sécurité (bride ABS à fixer sur paroi et sangles)
- 1 poutrelle blanche avec supports blancs
- 1 caillebotis en aluminium laqué blanc 950 mm
- 1 cloison de séparation blanche 900 mm
- les supports de cloison de séparation blancs à fixer sous boîtiers poutrelle
- l'emballage
Il ne comprend pas la découpe escalier (en option) et le transport (nous contacter).
- 1 tablier lames opaques blanches
- 1 kit à sceller 210 mm
- 1 système de sécurité (bride ABS à fixer sur paroi et sangles)
- 1 poutrelle blanche avec supports blancs
- 1 caillebotis en aluminium laqué blanc 950 mm
- 1 cloison de séparation blanche 900 mm
- les supports de cloison de séparation blancs à fixer sous boîtiers poutrelle
- l'emballage
Il ne comprend pas la découpe escalier (en option) et le transport (nous contacter).
Volet immergé ROUSSILLON caillebotis bois
[titre1Kit mécanique du volet immergé Roussillon Moteur en fosse sèche]
- 1 axe d’enroulement des lames
- 1 motoréducteur 24 volts équipé d’un système de gestion de fin de course 120 nm, 250 nm ou 750 nm selon la largeur du bassin
- 1 commutateur à clé (à 3 positions de type maintenu) placé à distance (avec vue sur la piscine)
- 1 coffret électrique d’alimentation.
Prévoir un pool terre si votre piscine est équipée d’un électrolyseur.
Axe d'enroulement des lames du volet
Vue d'ensemble de l'enrouleur moteur en fosse sèche
- 1 motoréducteur 24 volts équipé d’un système de gestion de fin de course 120 nm, 250 nm ou 750 nm selon la largeur du bassin
- 1 commutateur à clé (à 3 positions de type maintenu) placé à distance (avec vue sur la piscine)
- 1 coffret électrique d’alimentation.
Prévoir un pool terre si votre piscine est équipée d’un électrolyseur.
Axe d'enroulement des lames du volet
Vue d'ensemble de l'enrouleur moteur en fosse sèche
Montage de la traversée de paroi

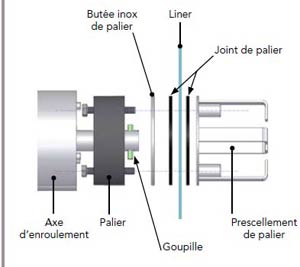

Fixation de l'axe côté palier
Diamètre d'enroulement de la bobine
Le kit à sceller
Le kit à sceller comprend les éléments suivants :
- Traversées de paroi pour mur maçonné de 200 mm (longueur 210 mm)
(Kits pour piscine panneaux ou piscine polyester (longueur 110 mm) ou pour mur maçonné de 300 mm (longueur 310 mm) : sur demande).
- Support de palier à sceller
- 2 pièces à sceller pour supports de poutrelle
- Joints d'étanchéité pour les traversées
Traversée de paroi longueur 110, 210 et 310 mm
Support palier à sceller
et pièces à sceller
pour support boîtier de poutrelle
Joints d'étanchéité
Poutrelle et boîtiers
]Le volet est livré avec une poutrelle en aluminium laqué. Deux sections sont disponibles : L100 x H70 mm (1) ou L100 x H100 mm (2).
La poutrelle est disponible en blanc, sable ou gris.
Elle est livrée avec 2 boitiers. Il existe 4 types de boitiers pour répondre à vos différents besoins :
- Boîtiers pour profil liner horizontal (construction)
- Boîtiers pour profil liner vertical (rénovation)
- Boîtiers réglables avec support
- Boîtiers à fixer sur paroi
Cloison de séparation
La fosse technique est obligatoire pour éviter tout accès au rouleau du volet immergé. Les parois doivent être verticales et parallèles avec des angles à 90°. La largeur de la fosse technique doit assurer l'espace nécessaire à la rotation du rouleau et sa profondeur doit permettre la mise en place et le mouvement des contrepoids.
Il existe deux types de fosses : la fosse maçonnée réalisée lors de la construction de la piscine (schéma 1) ou la cloison de séparation en PVC (schéma 2).
3 tailles standards :
- Cloison de 900 mm
- Cloison de 1200 mm (option)
- Cloison de 1500 mm (option)
3 couleurs :
- Blanc
- Sable (option)
- Gris (option)
La cloison de séparation est constituée de planches de PVC de 250 mm de hauteur et 24 mm d’épaisseur. La planche de PVC est renforcée avec une barre inox.
La cloison est maintenue par des supports à fixer sur la paroi ou à fixer sous les boîtiers de poutrelle.
- Cloison de 900 mm
- Cloison de 1200 mm (option)
- Cloison de 1500 mm (option)
3 couleurs :
- Blanc
- Sable (option)
- Gris (option)
La cloison de séparation est constituée de planches de PVC de 250 mm de hauteur et 24 mm d’épaisseur. La planche de PVC est renforcée avec une barre inox.
La cloison est maintenue par des supports à fixer sur la paroi ou à fixer sous les boîtiers de poutrelle.
Supports de cloison de séparation
2 types de supports :
- Supports à fixer sur la paroi (1)
- Supports à fixer sous les boîtiers de poutrelle (2)
3 couleurs :
- Blanc
- Sable (option)
- Gris (option)
Supports de cloison de séparation
- Supports à fixer sur la paroi (1)
- Supports à fixer sous les boîtiers de poutrelle (2)
3 couleurs :
- Blanc
- Sable (option)
- Gris (option)
Supports de cloison de séparation
Supports de cloison à fixer sur paroi
Supports de cloison à fixer sous boîtiers poutrelle
Le caillebotis
Le caillebotis protège la mécanique de la couverture et procure une meilleure esthétique.
3 finitions :
- Aluminium double face (1) blanc, sable ou gris, épaisseur 23 mm
- Bois composite (2) couleur bois ou couleur gris, épaisseur 23 mm (option)
- Bois IPE (3) épaisseur 23 mm (option)
2 largeurs standards :
- 700 mm x 1000 mm
- 950 mm x 1000 mm
Il est également possible de fabriquer les caillebotis sur mesure pour la finition Bois IPE et Aluminium.
Pour les piscines avec cloison de séparation en PVC, le caillebotis à installer sera de 700 mm, tandis que pour les bassins avec mur de séparation il faudra utiliser un couvercle de 950 mm.
Le caillebotis repose d’une part sur la poutrelle et d’autre part sur le mur à l’arase si les margelles sont posées en retrait d’au moins 50 mm, ou sur une équerre préalablement fixée sur la paroi.
Les caillebotis aluminium sont composés de lames de largeur 125 mm. Nous vous rappelons qu’il n’est pas possible de couper ces lames pour en réduire la largeur (prévoir découpe des margelles).
3 finitions :
- Aluminium double face (1) blanc, sable ou gris, épaisseur 23 mm
- Bois composite (2) couleur bois ou couleur gris, épaisseur 23 mm (option)
- Bois IPE (3) épaisseur 23 mm (option)
2 largeurs standards :
- 700 mm x 1000 mm
- 950 mm x 1000 mm
Il est également possible de fabriquer les caillebotis sur mesure pour la finition Bois IPE et Aluminium.
Pour les piscines avec cloison de séparation en PVC, le caillebotis à installer sera de 700 mm, tandis que pour les bassins avec mur de séparation il faudra utiliser un couvercle de 950 mm.
Le caillebotis repose d’une part sur la poutrelle et d’autre part sur le mur à l’arase si les margelles sont posées en retrait d’au moins 50 mm, ou sur une équerre préalablement fixée sur la paroi.
Les caillebotis aluminium sont composés de lames de largeur 125 mm. Nous vous rappelons qu’il n’est pas possible de couper ces lames pour en réduire la largeur (prévoir découpe des margelles).
Détails des lames du volet
Les lames du volet ECA Roussillon moteur en fosse sèche sont conformes aux exigences de résistance de la norme NF P90-308
Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20 mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.
Lames
PVC traitées anti-tâches et anti-UV
Largeur des lames
71 mm
Épaisseur des lames
17 mm
Coloris au choix
(1) Gris médium, (2) Blanc, (3) Bleu, (4) Gris, (5) sable
Option escalier
Nous consulter
Ailettes de finition
Finition en forme
Roulettes de guidage
L'assemblage du tablier
- L'assemblage du tablier s'effectue par encliquetage des lames.
- Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1 et fig.2).
- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3).
Les découpes d'escalier
Lorsque le volet hors sol ECA Roussillon est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).
Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).
La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.
Les découpes d'escalier sont en option : sur devis
Systèmes de sécurité
Votre volet immergé ECA ROUSSILLON avec moteur en fosse sèche est livré avec un dispositif anti-soulèvement. Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308.
Nous vous proposons 3 systèmes de sécurité au choix :
1. Inclus dans la livraison du volet : système boucle avec sangle en tissu
Ce système est facile à installer et se fixe sur paroi ou sur arase.
Couleur de la sangle : blanche.
2. En option : système en ABS
Vous pouvez choisir un système de sécurité à fixer sur paroi ou sur arase, livré avec une sangle en ABS.
1. Sangle de sécurité en ABS
2. Système de sécurité à fixer sur paroi
3. Système de sécurité à fixer sur arase
3. En option : système en inox
Système de fixation ultra-résistant, esthétique et discret
Facile à installer et à manipuler
1. Système de sécurité à fixer sur paroi
2. Système de sécurité à fixer sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte).
Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer, puis replacer le cache.
Couleur de la sangle ABS assortie aux lames de votre volet
bleu
gris
sable
blanc
Ouverture sécurisée
Attention : système de fixation incompatible avec le traitement au sel
Combien faut-il d'attaches de sécurité avec votre couverture immergée ?
Largeur max. intérieure du bassin
Côté Escalier
Largeur inf. ou égale à 3 m
2
De 3 à 5 m
3
De 5 à 7 m
4
Inf. à 7 m
5
Emballage et transport du volet piscine
Prévoir impérativement 2 personnes au minimum pour le déchargement ainsi que pour les moyens de manutention adaptés pour soulever les charges.
Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
Garantie
5 ans Moteur + Coffret (hors main d'œuvre)
3 ans pour la flottabilité et l'étanchéité des lames
Frais de livraison sur devis
Photos non contractuelles
Prix TTC.
Prix TTC.
Demande d'information : volet immergé eca roussillon moteur en fosse sèche
Vous souhaitez obtenir plus d'informations ou un devis pour : Volet immergé ECA ROUSSILLON Moteur en fosse sèche
Au prix de 8010 eur TTC.
Remplissez le formulaire de demande ci-contre.
Nos conseillers vous proposeront le tarif le moins cher ou une promotion exclusive en fonction des stocks disponibles
Appelez nous gratuitement
Du lundi au vendredi de 9h. à 19h., le samedi de 10h. à 18h.
Belgique : 0800 14 044
UK : 0808 238 60 75
Suisse : 0800 001 941
ou+33 (0)4 75 80 29 62
Demande de pièces détachées
Vous recherchez une pièce détachée pour «Volet immergé ECA ROUSSILLON Moteur en fosse sèche» ?
De nombreuses pièces détachées existent pour ce produit, accédez au formulaire de demande de pièces détachées en cliquant sur "valider"
Avis utilisateur et questions pour Volet immergé ECA ROUSSILLON Moteur en fosse sèche
Partagez votre expérience uniquement sur l'utilisation ou le fonctionnement de ce produit, détaillez le plus possible.
Posez vos questions à propos de ce produit, un de nos conseillers y répondra
Note moyenne /5
(0 avis)0
- Excellent
0
- Bon
0
- Moyen
0
- Passable
0
- Mauvais
