Volet piscine ROUSSILLON 2 avec caillebotis immergé

Ref. Abatik: 024355

Pour bassins jusqu'à 20m
Caillebotis immergé pouvant servir de plage
Moteur en fosse sèche ou dans l'axe
Gestion des fins de course
Contact pour gestion électrolyseur
Conforme à la Norme NF P 90-308

Volet ROUSSILLON 2 moteur dans l'axe
A partir de
5 990 € TTC
En stock
Devis gratuit
Descriptif
Une équipe de conseillers sur le terrain
0800 800 099
Service & appel gratuits

Cliquez-ici pour nous contacter

Nos conseillers se déplacent pour étudier votre projet et établir un devis directement chez vous.

Nouveauté : notre équipe de pose intervient pour l'installation de volets, abris, pompes à chaleur, locaux techniques...


Exemple de tarif TTC départ usine pour un modèle ROUSSILLON caillebotis immergé avec moteur dans l'axe, comprenant : la mécanique, les lames opaques, la traversée de paroi, 2 poutrelles en fibre avec roulettes de guidage, les boîtiers de fixation de poutrelle, le caillebotis bois 700x500 mm, la cloison, les supports de cloison.
D’autres combinaisons sont possibles : nous consulter

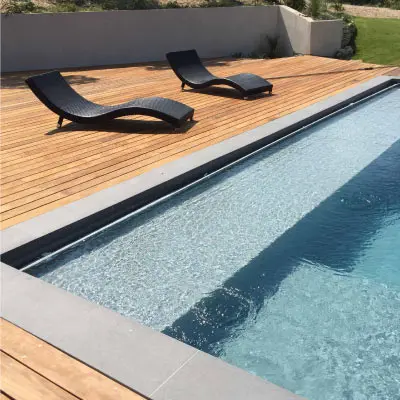

Un volet discret qui sécurise votre bassin

Le volet pour piscine avec caillebotis immergé Roussillon 2 convient aux particuliers souhaitant équiper leur piscine d'un volet de sécurité discret.
Le tablier du volet s'enroule complètement dans un caisson sous l'eau, recouvert par un caillebotis immergé pouvant servir de plage.
Ce volet est compatible avec tous bassins permettant son déroulement, son installation est possible sur piscines existantes ou en construction.


volet de piscine avec caillebotis immergé Roussillon 2
volet de piscine avec caillebotis immergé Roussillon 2

Les avantages du volet ECA Roussillon 2 avec caillebotis immergé

  • Une fois le volet enroulé, le tablier disparaît sous le caillebotis immergé pour une parfaite discrétion. Avec la plage immergée, vous allez pouvoir profiter pleinement de l'intégralité du bassin.
  • La plage immergée possible grâce au caillebotis constitue un espace supplémentaire pour profiter de votre bassin.
  • Lorsque le volet est déroulé, votre piscine est bien couverte. une fois correctement clipsé, il assure la sécurité.
  • Le volet immergé ROUSSILLON 2 vous permet de couvrir votre bassin de manière optimisée et permet un accès facilité au bassin grâce à la la plage immergée.

Choix du type de mécanique d'enroulement

Deux types de motorisation pour l'axe du volet : motorisation dans l'axe ou motorisation en fosse sèche .
La profondeur standard d'immersion de l'axe est de 55 cm. Pour toute autre configuration, une grille tarifaire spécifique s'applique.


1. Moteur dans l'axe

Cette configuration est possible pour toutes piscines existantes ou en construction. Son installation est simple, elle ne nécessite pas de travaux de maçonnerie.


Limites

  • Longueur intérieure maximum du bassin : 20 m, fosse d'enroulement comprise.
  • Longueur intérieure minimum : 3m
  • Largeur intérieure maximum du bassin : 8 m

Fixation de l'axe d'enroulement : deux possibilités :


1. Avec 2 pré-scellements :

joints + visserie + passage du câble



volet avec caillebotis immergé piscine : mécanique avec pré-scellement
volet avec caillebotis immergé piscine : mécanique avec pré-scellement


2. Sans pré-scellement :

2 platines de fixations à visser sur paroi + visserie + passage du câble



Volet avec caillebotis immergé piscine : mécanique sans pré-scellement
Volet avec caillebotis immergé piscine : mécanique sans pré-scellement

2. Moteur en fosse sèche

Cette configuration est destinée principalement aux piscines en construction.
Le moteur entraîne l'axe du volet en passant par une traversée de paroi. Le moteur est installé dans un coffre étanche, situé à coté de la piscine.
Cette installation présente l'avantage d'un accès facile et sécurisé au moteur pour toute opération d'entretien.

Longueur intérieure maximum du bassin, fosse comprise : 20 m.
Longueur intérieure minimum : 4m
Largeur intérieure maximum du bassin : 11 m



Montage Volet immergé Roussilon fosse seche
Montage Volet immergé Roussilon fosse seche

Montage d'une traversée de paroi

Poutrelle supportant le caillebotis

En second lieu, vous devez déterminer la dimension de la poutrelle en fibre qui va soutenir le caillebotis.


Poutrelle en fibre



poutrelle en fibre (avec roulettes en option)
poutrelle en fibre (avec roulettes en option)


Son avantage : anti-fléchissement jusqu'à 8 m. Au delà, prévoir un support anti flexion


Matière Polyester renforcé en fibre de verre (PRV) avec une surface extérieure recouverte d'une membrane plastique thermo-plaquée grise (RAL 730)
Longueur maxi 11 m pour un moteur en fosse sèche, et 8 m pour un moteur dans l'axe
Hauteur x largeur 200 x 100 mm
Caillebotis compatibles Bois exotique, PVC à carreler / draper

Support anti-flexion

Largeur intérieure du bassin support anti-flexion
Largeur inférieure ou égale à 8 m 0
Largeur comprise entre 8 et 11 m 1

Votre poutrelle dispose de 2 systèmes de fixation.

1. de série livré avec la poutrelle : boîtiers inox 316L à fixer directement sur la paroi (2 fixations murales + vis + joints)
2. en option : 2 pré scellements pour fixation de boîtier de poutrelle


systeme de fixation pour poutrelles
systeme de fixation pour poutrelles

Normes de sécurité

Avant de débuter les travaux, vous devez veiller aux normes de sécurité et donc aux dimensions minimum à respecter.

Sur le schéma de droite : la distance A en cm doit être :

Pour la poutrelle :

  • 25.5 cm si la largeur intérieure du bassin est inférieure ou égale à 8 m.
  • 30.5 cm si la largeur intérieure du bassin est supérieure à 8 m.


espace minimum installation volet avec caillebotis immergé piscine
espace minimum installation volet avec caillebotis immergé piscine

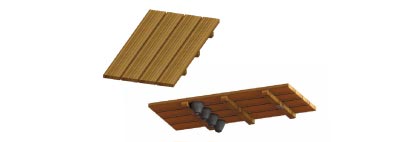

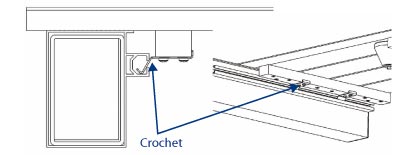

Choix du caillebotis

Trois types de caillebotis sont disponibles :

  • Caillebotis PVC (finition plaxé bois ou PVC couleur)

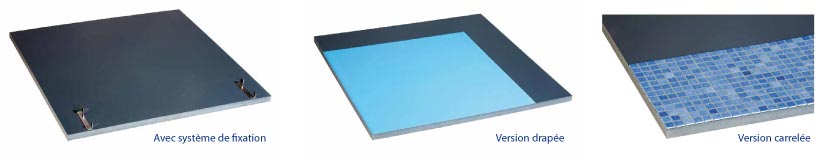

  • Caillebotis à carreler en résine polyester renforcé en fibre de verre

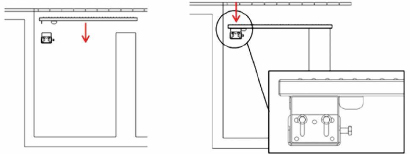

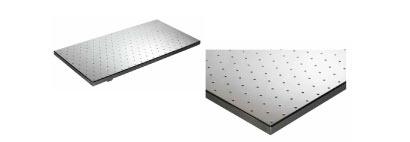

  • Caillebotis sur mesure INOX AISI 316L électro-poli (surface antidérapante grade A de la norme DIN 51 097), épaisseur 35mm


piscine avec volet immergé Roussillon 2
piscine avec volet immergé Roussillon 2


Le tablier et les lames

La longueur du tablier

Précautions :


volet avec caillebotis immergé piscine : déroulement du tablier
volet avec caillebotis immergé piscine : déroulement du tablier

1. Si la longueur du tablier = longueur totale de la piscine : Un système d'attache de sécurité devra obligatoirement être installé côté axe et côté escalier (opposé à l'axe).
2. Si longueur du tablier = longueur totale de la piscine + distance entre le niveau d'eau et l'axe :
Un système d'attache de sécurité devra obligatoirement être installé

  • Côté axe si le niveau d'eau est à plus de 20 cm du caillebotis
  • Côté escalier (opposé à l'axe)

Détails des lames du volet

Les lames du volet Roussillon 2 sont conformes aux exigences de résistance de la norme NF P90-308
Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de chaque lame, des bouchons soudés assurent l’étanchéité de celle-ci. Des ailettes de 20 mm assurent sa finition. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes : nous consulter


Lames PVC traitées anti-tâches et anti-UV
Largeur des lames 71 mm
Épaisseur des lames 17 mm
Coloris au choix (1) Gris médium, (2) Blanc, (3)Gris, (4) sable
Option escalier Nous consulter

coloris lames volets
coloris lames volets


détails différentes tailles ailettes
détails différentes tailles ailettes

Ailettes de finition

détails decoupe forme
détails decoupe forme

Finition en forme

détails volets roulettes
détails volets roulettes

Roulettes de guidage

Assemblage du tablier

  • L'assemblage du tablier s'effectue par encliquetage des lames.
  • Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche ( fig.1 et fig.2 ).
  • Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame ( fig.3 ).


Clipsage des lamelles du tablier
Clipsage des lamelles du tablier

Les découpes d'escalier

Lorsque le volet est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1) , trapèze (2) , roman (3) , semi-circulaire (4) ou de forme libre (5) (après étude de notre part).


decoupe escalier
decoupe escalier

Deux niveaux de finitions sont proposés pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b) .
La finition équerre est la plus basique. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.

Les découpes d'escalier sont en option


Attaches de sécurité

Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308 : Votre volet Roussillon 2 est livré avec un dispositif anti-soulèvement.


1. Sangle blanche en tissu (livré en standard)

Ce système est facile à installer et se fixe sur paroi ou sur arase.


systeme de securite boucle avec sangle en tissu
systeme de securite boucle avec sangle en tissu

2. Sangle de sécurité en ABS

Dispositif à fixer sur paroi ou sur arase, livré avec une sangle en ABS.


systeme de securite ABS
systeme de securite ABS

1. Sangle de sécurité en ABS
2. Système de sécurité à fixer sur paroi
3. Système de sécurité à fixer sur arase


3. Fixation en inox


Système de fixation ultra-résistant, esthétique et discret
Facile à installer et à manipuler


systeme de securite en inox
systeme de securite en inox

1. Système de sécurité à fixer sur paroi
2. Système de sécurité à fixer sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte).

Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer, puis replacer le cache.

Couleur de la sangle ABS assortie aux lames de votre volet



coloris des lames bleu
coloris des lames bleu

bleu

coloris des lames gris
coloris des lames gris

gris

coloris des lames sable
coloris des lames sable

sable

coloris des lames blanc
coloris des lames blanc

blanc

Ouverture sécurisée


systeme de securite ouverture securisee
systeme de securite ouverture securisee

Attention : système de fixation incompatible avec le traitement au sel


Combien faut-il d'attaches de sécurité ?

La longueur du tablier est égale à la longueur totale de la piscine.

(correspond au schéma 1. dans la partie longueur du tablier)


. Côté axe Côté escalier (opposé à l'axe)
Système de sécurité OBLIGATOIRE oui oui

La longueur du tablier est égale à la longueur totale de la piscine + la distance entre le niveau d'eau et l'axe.

(correspond au schéma 2. dans la partie longueur du tablier)


. Côté axe Côté escalier (opposé à l'axe)
Système de sécurité OBLIGATOIRE non si le niveau d'eau au dessus du caillebotis <= 20 cm oui
Système de sécurité OBLIGATOIRE oui si le niveau d'eau au dessus du caillebotis > 20 cm oui

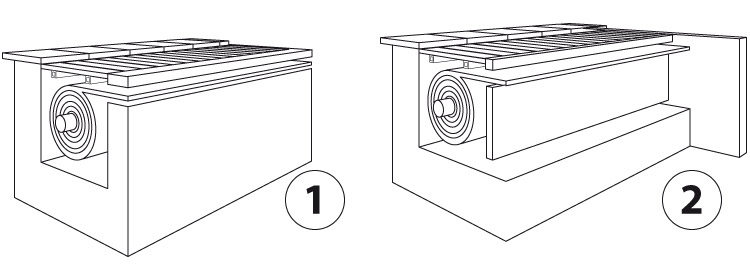

La cloison de séparation

La fosse technique est obligatoire pour éviter tout accès au rouleau du volet immergé. Les parois doivent être verticales et parallèles avec des angles à 90°. La largeur de la fosse technique doit assurer l'espace nécessaire à la rotation du rouleau et sa profondeur doit permettre la mise en place et le mouvement des contrepoids.

Il existe deux types de fosses :

  • La fosse maçonnée réalisée lors de la construction de la piscine ( schéma 1)
  • La cloison de séparation en PVC (schéma 2) .

Fosses techniques
Fosses techniques

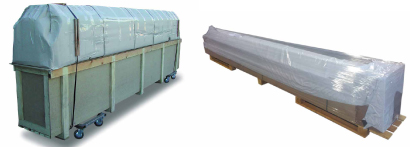

Emballage et transport

Prévoir impérativement un nombre de personnes suffisant pour le déchargement, et les moyens de manutention adaptés pour soulever les charges.

Livraison dans un emballage carton si la largeur de la piscine est inférieure à 4.10 m.
Sinon livraison dans une caisse en bois.

Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.



transport et reception du volet pour piscine
transport et reception du volet pour piscine

Restez conforme à la norme de sécurité en cas d'escalier sur la longueur !


Plat d abri pour piscine
Plat d abri pour piscine

Restez conforme aux normes de protection du bassin avec le plat d'abri. Dédié aux piscines dont l'escalier est positionné sur la longueur, le plat d'abri vous permet de respecter la norme en vigueur et de protéger votre bassin des impuretés.
Tarif sur-mesure selon la configuration de l'escalier (forme et dimensions).

Photos non contractuelles

Garanties

4 ans Moteur + Coffret (hors main d'œuvre)
3 ans pour la flottabilité et l'étanchéité des lames

Produits de la marque E.C.A.
