Volet immergé ECA ROUSSILLON II Moteur dans l'axe

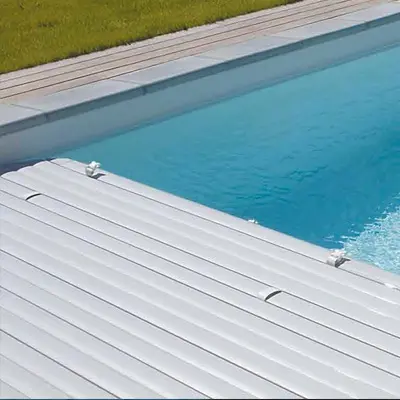

Volet immergé piscine roussillon  avec moteur dans axe
Prix conseillé fournisseur 2019 :
6690 €
Notre prix :
6690 € TTC
Volet immergé ECA ROUSSILLON II Moteur dans l'axe avec fins de course
Ref. 009478
Dont eco-part. : 0,17 €
1672,50 € x 4 fois sans frais ou de 10 à 180 mensualités* *Suivant conditions, nous consulter
EUR 6690.00
Volet complet avec moteur dans l'axe
Pour piscine maxi 12 x 8 m + escalier
Caillebotis Aluminium ou Bois
  • Conforme à la norme NF P 90-308
Disponible

Consultez nos conseillers au 0800 800 099 pour toutes dimensions sur mesure
Devis gratuit et personnalisé





Le prix ci-dessus correspond à un bassin rectangulaire, avec angles vifs, de dimensions intérieures 6m x 3m (profondeur maxi 1.55m) et comprend :

- 1 structure ROUSSILLON II (axe, moteur avec gestion des fins de course, coffret avec contact électrolyse au sel et commutateur à clé déporté)
- 1 cloison 150cm et ses supports hauteur 120cm à fixer sur paroi
- 1 poutre Aluminium 100mm x 70mm + 2 boîtiers
- 3 caillebotis 700mm x 1000mm en lames Aluminium épaisseur 28mm coloris blanc
- les lames PVC blanches
- les brides de sécurité à fixer sur paroi
- l'emballage

Frais de livraison sur devis

Prévoir impérativement 2 personnes pour la livraison

Les modèles de couvertures immergées ROUSSILLON II permettent une intégration totale de la couverture dans la piscine.


Flasque moteur dans axe ROUSSILLON
Le motoréducteur avec fins de course est intégré à l’intérieur de l’axe d’enroulement et peut être installé pour les piscines déjà construites jusqu’à 8 m de large.

Ses caractéristiques :

- maxi 12 x 8 m + escalier
- L’enrouleur et son moteur étanche sont dans l’eau
- La zone immergée qui contient l’axe d’enroulement doit être séparée par une cloison de séparation bâtie au moment de la construction ou par une cloison de PVC


Chaque volet immergé ROUSSILLON II avec Moteur dans l'axe comprend :

- 1 axe immergé ROUSSILLON II avec moteur dans l'axe à fixer sur paroi ou sur arase
- 1 coffret avec contact pour électrolyse au sel
- 1 commutateur à clé déporté
- le caillebotis Bois ou Aluminum 700x 1000m ou 950 x 1000mm (sur mesure possible selon largeur de la fosse)
- 1 poutrelle 100 x 70mm ou 100 x 110mm avec 2 boîtiers
- 1 cloison et ses supports (hauteur et largeur en fonction des dimensions du bassin)
- 1 tablier de lames PVC anti-tâches et anti-UV (coloris blanc, sable, gris ou gris médium) ou Polycarbonate (coloris bleu/translucide/noir, transparent, transparent/noir ou gris métallisé/noir)
- 1 ensemble de systèmes de sécurité à fixer sur paroi ou arase (à déterminer)
- l'emballage

Options possibles :

- découpe(s) équerre ou en forme pour escalier roman, carré, rectangulaire, trapèze ou en forme libre
- découpe(s) équerre ou en forme pour angles arrondis ou pans coupés
- support anti-flexion universel Inox 304L recouvert de Rilsan coloris blanc, sable ou gris médium (+ kit de calage optionnel)

Volet immergé ROUSSILLON
Volet immergé ROUSSILLON II caillebotis bois

Kit mécanique et motorisation du volet immergé


Volet immergé ROUSSILLON moteur dans axe

Kit mécanique du volet immergé


- Axe d’enroulement des lames
- Ensemble de flasques support démontables à fixer sur l’arase du bassin (ou à fixer sur paroi, sur demande)
- Moteur tubulaire de 24V 120 nm ou 250 nm selon les dimensions de la piscine
- Coffret électrique d’alimentation 220/24V
- Interrupteur de commande placé à distance (avec vue sur la piscine) à 3 positions de type maintenu, selon la norme NFP 90-308

Motorisation


- 24 volts 250 nm avec fin de course pour des piscines de largeur maxi 7 m et de longueur maxi 14 m + escalier
- Double motorisation pour des piscines de largeur maxi 8 m et de longueur maxi 16 m + escalier.

Vue d'ensemble du système


Vue du Volet immergé ROUSSILLON moteur dans axe

Montage des flasques côté moteur et palier


Montage du volet immergé ROUSSILLON moteur dans axe

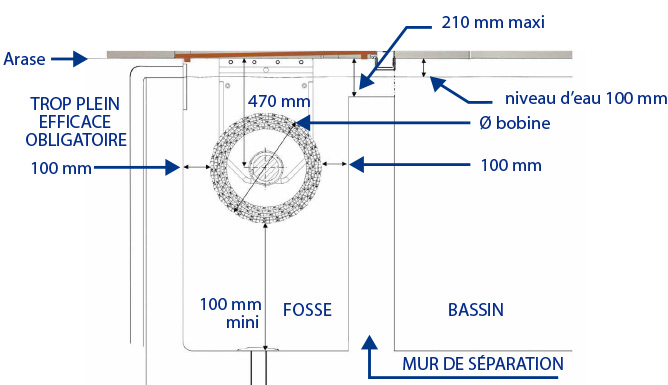

Diamètre d'enroulement de la bobine


Diametre enroulement de la bobine du volet immergé ROUSSILLON

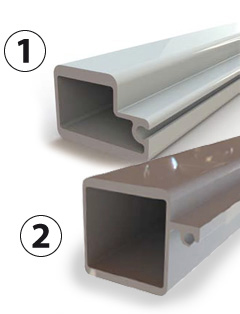

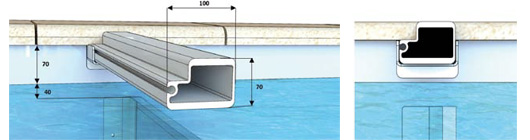

Poutrelle et boîtiers

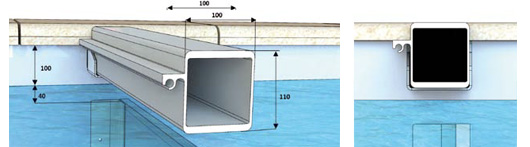

Le volet est livré avec une poutrelle en aluminium laqué. Deux sections sont disponibles : L100 x H70 mm (1) ou L100 x H100 mm (2).

La poutrelle est disponible en blanc, sable ou gris médium.

Elle est livrée avec 2 boîtiers. Il existe 4 types de boîtiers pour répondre à vos différents besoins :

- Boîtiers pour profil liner horizontal (construction)
- Boîtiers pour profil liner vertical (rénovation)
- Boîtiers réglables avec support
- Boîtiers à fixer sur paroi
Poutrelles volets
Poutrelles volets 100x70 mm
Poutrelles volets 100x110 mm

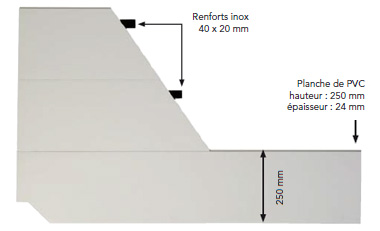

Cloison de séparation


Cloison de séparation pour volet immergé

3 tailles possibles selon profondeur du bassin :



- Cloison de 900 mm
- Cloison de 1200 mm (option)
- Cloison de 1500 mm (option)

3 couleurs :


- Blanc
- Sable (option)
- Gris médium (option)

La cloison de séparation est constituée de planches de PVC de 250 mm de hauteur et 24 mm d’épaisseur. La planche de PVC est renforcée avec une barre inox.

La cloison est maintenue par des supports à fixer sur la paroi ou à fixer sous les boîtiers de poutrelle.

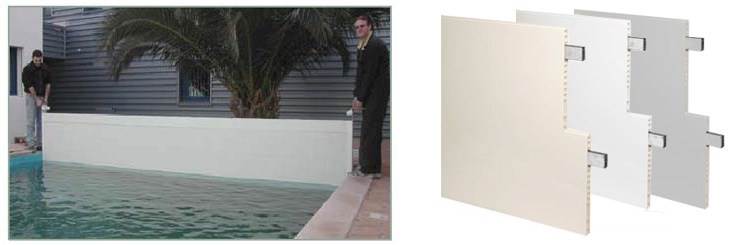

Cloison de séparation sable

Supports de cloison de séparation


2 types de supports
- Supports à fixer sur la paroi (1)
- Supports à fixer sous les boîtiers de poutrelle (2)

3 couleurs
- Blanc
- Sable (option)
- Gris (option)
Support de cloison de séparation pour volet immergé
Supports de cloison de séparation

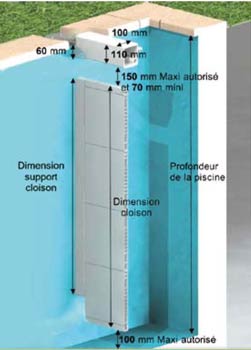

Support de cloison de séparation à fixer sur paroi
Supports de cloison à fixer sur paroi

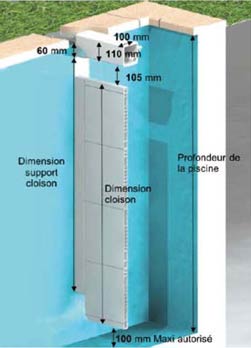

Support de cloison de séparation à fixer sous boitiers poutrelle
Supports de cloison à fixer sous boîtiers poutrelle

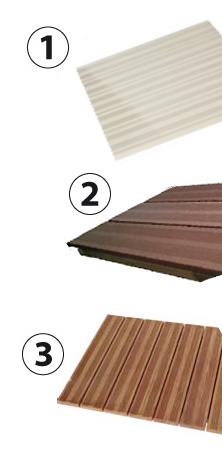

Le caillebotis


Le caillebotis protège la mécanique de la couverture et procure une meilleure esthétique.

2 finitions possibles


- Aluminium (1) blanc (sable ou gris en option), épaisseur 28 mm
- Bois exotique (3) épaisseur 25 mm (option)

2 largeurs standards


- 700 mm x 1000 mm
- 950 mm x 1000 mm

Il est également possible de fabriquer les caillebotis sur mesure selon la largeur de la fosse.

Le caillebotis repose d’une part sur la poutrelle et d’autre part sur le mur à l’arase si les margelles sont posées en retrait d’au moins 50 mm. Si tel n'est pas le cas, le caillebotis reposera sur une équerre préalablement fixée sur la paroi.

Les caillebotis aluminium sont composés de lames de largeur 125 mm. Il n’est pas possible de couper ces lames pour en réduire la largeur (prévoir découpe des margelles).
Caillebotis volets immergés

Détails des lames du volet manuel


Les lames du volet ECA ROUSSILLON II Moteur dans l'axe sont conformes aux exigences de résistance de la norme NF P90-308.

Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.

À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité. Des ailettes de 20 mm assurent la finition. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.

Lames
PVC traitées anti-tâches et anti-UV
Largeur des lames
71 mm
Épaisseur des lames
17 mm
Coloris au choix
(1) Gris médium, (2) Blanc, (3) Gris, (4) sable
Option escalier
Nous consulter


Coloris lames volets
Détails différentes tailles ailettes
Ailettes de finition
Détails decoupe forme
Finition en forme
Détails volets roulettes
Roulettes de guidage

L'assemblage du tablier


- L'assemblage du tablier s'effectue par encliquetage des lames.

- Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1 et fig.2).

- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3).
Clipsage des lamelles du tablier

Les découpes d'escalier


Lorsque le volet immergé ECA ROUSSILLON II est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).

Decoupe escalier

Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).

La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin (solution la plus esthétique).

Les découpes d'escalier sont en option : sur devis.

Système de sécurité


Votre volet ECA ROUSSILLON II moteur dans l'axe est livré avec un dispositif anti-soulèvement. Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308.

Nous vous proposons 3 systèmes de sécurité au choix :

1. Inclus dans la livraison du volet : système boucle avec sangle en tissu


Ce système est facile à installer et se fixe sur paroi ou sur arase.
Couleur de la sangle : blanche.

Systeme de securite boucle avec sangle en tissu

2. En option : système en ABS


Vous pouvez choisir un système de sécurité à fixer sur paroi ou sur arase, livré avec une sangle en ABS.

Systeme de securite ABS
1. Sangle de sécurité en ABS
2. Système de sécurité à fixer sur paroi
3. Système de sécurité à fixer sur arase

3. En option : système en inox


Système de fixation ultra-résistant, esthétique et discret
Facile à installer et à manipuler

Systeme de securite en inox
1. Système de sécurité à fixer sur paroi
2. Système de sécurité à fixer sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte).

Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer, puis replacer le cache.

Couleur de la sangle ABS assortie aux lames de votre volet
Coloris des lames bleu
bleu
Coloris des lames gris
gris
Coloris des lames sable
sable
Coloris des lames blanc
blanc


Ouverture sécurisée
Systeme de securite ouverture securisee

Attention : système de fixation incompatible avec le traitement au sel

Combien faut-il d'attaches de sécurité avec votre couverture immergée ?


Largeur max. intérieure du bassin
Côté Escalier
Largeur inf. ou égale à 3 m
2
De 3 à 5 m
3
De 5 à 7 m
4
Inf. à 7 m
5


Emballage et Transport du volet piscine


Emballage et transport du volet
Prévoir impérativement 2 personnes au minimum pour le déchargement ainsi que les moyens de manutention adaptés pour soulever les charges.

Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.

Garantie

4 ans Moteur + Coffret (sans main d'oeuvre)
3 ans pour la flottabilité et étanchéité des lames

Frais de livraison sur devis

Photos non contractuelles
Prix TTC.
