Volet immergé Subwater avec moteur dans l'axe

Ref. 011539
pour piscines jusqu'à 12m x 6m + escalier,
Lames de 73 mm.
- Conforme à la norme NF P 90-308
Consultez nos conseillers au 0800 800 099 pour toutes dimensions sur mesure
Devis gratuit et personnalisé
Le prix ci-dessus correspond à un bassin rectangulaire, avec angles vifs, de dimensions intérieures 7m x 3.50m (profondeur maxi 1.60m) et comprend :
- 1 structure Subwater (2 flasques en Inox à poser sur paroi du bassin, 1 axe en aluminium, 1 moteur 300 newtons 24 volts dans l'axe avec gestion des fins de course, 1 contacteur à clé 3 positions, 1 ensemble contrepoids de lestage pour le tablier)
- 1 cloison PVC (2 glissières support à fixer sur paroi, 1 jeu de lames en PVC renforcé 25mm x 250mm blanc, gris ou sable)
- 1 poutre Aluminium
- le caillebotis en lames PVC (blanc, gris clair ou sable) dim. 20mm (épaisseur) x 120mm (largeur) x 70cm (longueur) prêt à poser entre le rebord de la poutre aluminium et l'arase du bassin
- les lames PVC 73mm (largeur) blanches
- les brides de sécurité à fixer sur paroi
- l'emballage
Frais de livraison sur devis
Prévoir impérativement 2 personnes pour la livraison

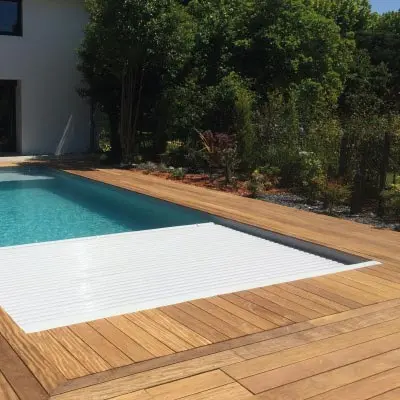

Présentation du volet immergé SUBWATER
Le volet immergé Subwater est conforme à la norme de sécurité NF P90-308. Son tablier est constitué de lames creuses extrudées en PVC de 73 mm qui lui confèrent une excellente flottabilité. L'air contenu dans les lames sert aussi d'isolant thermique afin de limiter la déperdition de chaleur et prolonger la saison de baignade. L'opacité des lames permet de limiter le phénomène de photosynthèse et empêche ainsi le développement d’algues afin de garder une piscine toujours propre.
Grâce à ses flasques de fixation sur paroi et son moteur dans l'axe, le volet Subwater est simple d'installation. Son tablier se déroule directement sur le plan d’eau et flotte à la surface. Le volet immergé Subwater est un dispositif simple à utiliser puisque les manœuvres d’ouverture et de fermeture se font à l'aide d'un commutateur à clef manipulable par une seule personne. Le volet Subwater est équipé d’un moteur de 250 nm alimenté en 24 volts avec gestion de fin de course.
Composition du volet SUBWATER :
- 2 flasques de support d'axe avec fixation sur parois du bassin (fixation sur arase en option)
- 1 axe en aluminium de 140 mm de diamètre et de 5 mm d'épaisseur
- 1 moteur de 300 newtons alimenté en 24 volts avec gestion des fins de course
- 1 contacteur à clef 3 positions
- 1 tablier composé de lames blanches (couleurs gris foncé ou sable en option) (découpes équerre ou en forme pour escalier en option)
- 1 ensemble de contrepoids de lestage pour le tablier
- 1 cloison de séparation blanche, grise ou sable
- 2 glissières support de cloison
- 1 poutre en aluminium blanche, sable, gris clair ou gris foncé (RAL 7035) (seconde poutre en option si caillebotis > à 90cm de longueur)
- 2 choix de caillebotis possibles :
PVC de 700 mm ou 900 mm blanc, gris clair ou sable
BOIS Robinier de 700 mm ou 900 mm (bois IPE en option)
- 1 système de sécurité composé de brides et sangles en ABS à fixer sur paroi (ou sur arase en option)
- 1 emballage
Détails des lames du volet

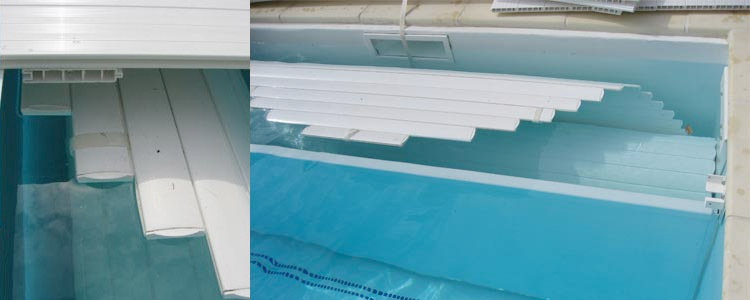

Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de la lame, des bouchons soudés assurent son étanchéité.

Coloris des lames



Option lames TRANSLUCIDES
Les lames en polycarbonates solaires agissent comme des capteurs pour chauffer l'eau de votre piscine à l'énergie solaire.
Elles sont conformes à la norme NF P 90-308 et sont très résistantes aux chocs. (type de lame optionnel, soumis à plus value)




L'assemblage du tablier
Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1).
- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.2).
- Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier (fig.3).


Les découpes d'escalier

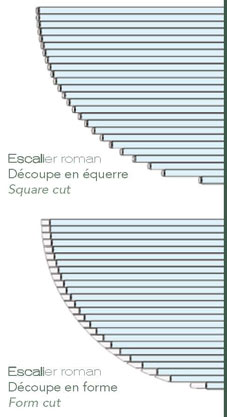

Deux finitions vous sont proposées pour vos découpes d'escalier : la finition forme et la finition équerre.
La finition équerre est la plus simple. La finition forme permet d’épouser au mieux le profil du bassin : cette solution s'avère être la plus esthétique.
Les découpes d'escalier sont en option : sur devis.
Les finitions

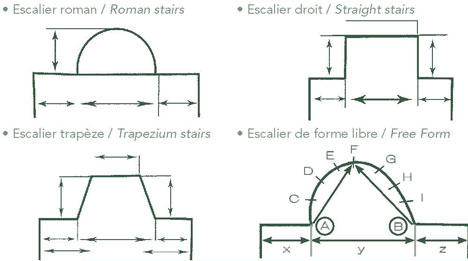

Les formes : roman, droit, trapèze, libre

Pour toute autre découpes ou formes : nous consulter.
La fixation des flasques

La fixation des flasques se réalise sur les parois à l'aide de chevilles chimiques ou pré-scellement (a).
Des platines disponibles en option vous permettront d'installer les flasques sur l'arase (b)
Le moteur dans l'axe

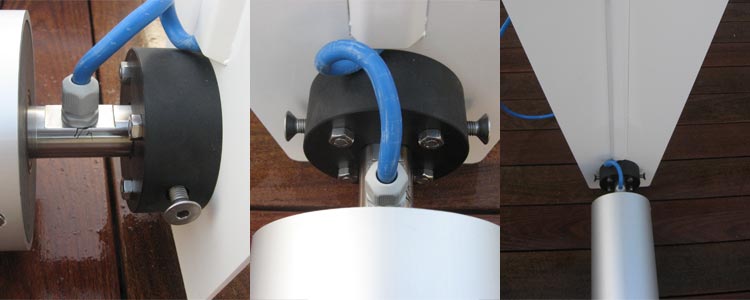

Le volet immergé Subwater est équipé d'un moteur de 250 nm alimenté en 24v situé dans l'axe du rouleau et de paliers porteurs permettant une bonne stabilité du tablier lorsqu'il se déroule sur l'eau.

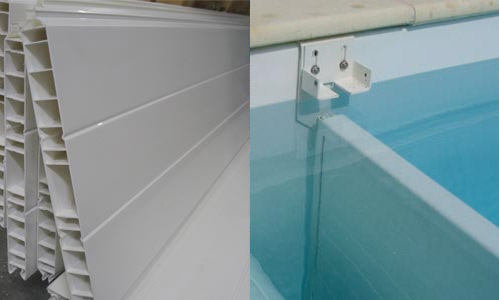

Cloison de séparation
La fosse technique est obligatoire pour éviter tout accès au rouleau des volets immergés. Les parois doivent être verticales et parallèles avec des angles à 90°. La largeur de la fosse technique doit assurer l'espace nécessaire à la rotation du rouleau et sa profondeur doit permettre la mise en place et le mouvement des contrepoids.
Il existe deux types de fosses : la fosse maçonnée réalisée lors de la construction de la piscine (schéma 1) ou la cloison de séparation en PVC (schéma 2).


La cloison est maintenue par des supports à fixer sur la paroi ou à fixer sous les boîtiers de poutrelle.
4 couleurs :
• blanc
• sable
• gris clair
• gris foncé (RAL 7035)

Le Caillebotis
Disponible en différents coloris, le caillebotis s'harmonise afin de s'intégrer à votre piscine.
Caillebotis au choix :
- PVC blanc, sable ou gris clair au choix
- BOIS Robinier (bois IPE en option).
2 largeurs possibles :
• 700 mm
• 900 mm
Possibilité de fabriquer les caillebotis sur mesure : nous consulter


Système de sécurité
Le volet Subwater est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308. Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum.
Brides ABS + sangles + supports à fixer sur parois (b).

Informations techniques du volet immergé Subwater
Le Câblage

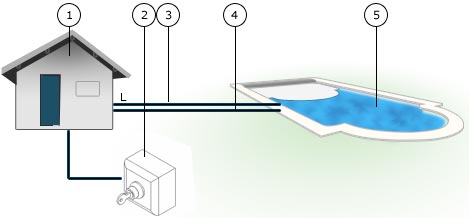

2. Câble commutateur à clé 3 x 1.5 mm²
3. Câble puissance moteur 24V :
2 x 6 mm² si L < < 15 m OU 2 x 10 mm²
si 15 < L < < L < 30 m
Raccordement boîte étanche.
4. Câble fin de course 4 x 1.5 mm²
5. Bassin

Emballage et transport du volet Subwater
Le volet immergé Subwater est livré en kit, 2 personnes suffisent pour décharger tous les éléments.
Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
Garanties de votre volet immergé Subwater
La garantie de 2 ans couvre tous les matériels électriques (à condition que les câblages aient été réalisés selon les notices du fabricant ainsi qu’en respect de la norme C 15.100).
L’axe est garanti 3 ans sur la résistance des matériaux utilisés, à l’exception de la corrosion et de la décomposition de certains matériaux dues à une utilisation de traitement choc ou traitements automatisés non régulés et non liés au fonctionnement du volet, hors pièces d'usure (paliers).
Les lames de PVC sont garanties 5 ans sur la flottabilité, l’étanchéité et l’articulation des lames.
SONT EXCLUS DE LA GARANTIE :
- Un non-respect des conseils d'installation et d'utilisation du volet entraînant une usure anormale du produit.
- Toute modification sur le volet en dehors de l'accord écrit du fabricant.
- La décoloration des lames et une déformation due à une utilisation non conforme aux notices.
- Les dégradations consécutives aux conditions météorologiques : vents violents, chutes de neige, grêle violente, orage (foudre).
Garantie
Structure et motorisation garantie 3 ans
Lames PVC garantie 5 ans, hors déformation possible des lames en pvc en cas de températures trop élevées
Lames polycarbonate garantie 5 ans
Frais de livraison sur devis
Prix TTC.
