Volet hors sol ECA CAPCIR Eco

Ref. 009472
pour piscine jusqu’à 6 x 12 m,
Gestion de fin de course,
Commutateur à clé 3 positions.
- Conforme à la norme NF P 90-308
Prix indicatifs TTC du volet ECA CAPCIR Eco
Dimensions de la piscine en mètres | PVC blanc | Bois IPE |
3.5 m x 7 m | 4510 € | 5700 € |
4 m x 8 m | 4780 € | 5960 € |
5 m x 10 m | 6120 € | 7310 € |
6 m x 12 m | 7240 € | 8550 € |
Option : Escalier ROMAN découpe équerre, diamètre <= 3 m | + 330 € | + 330 € |
*Tarifs TTC des volets avec lames blanches et selon une configuration de bassin type.
D’autres combinaisons sont possibles : nous sommes à votre disposition pour établir un devis selon vos critères.
Le prix du volet complet ci-dessus comprend : l'enrouleur hors sol + le tablier + le système de sécurité (bride ABS à fixer au mur et sangle) + l'emballage. Il ne comprend pas la découpe escalier (en option) et le transport (nous contacter).

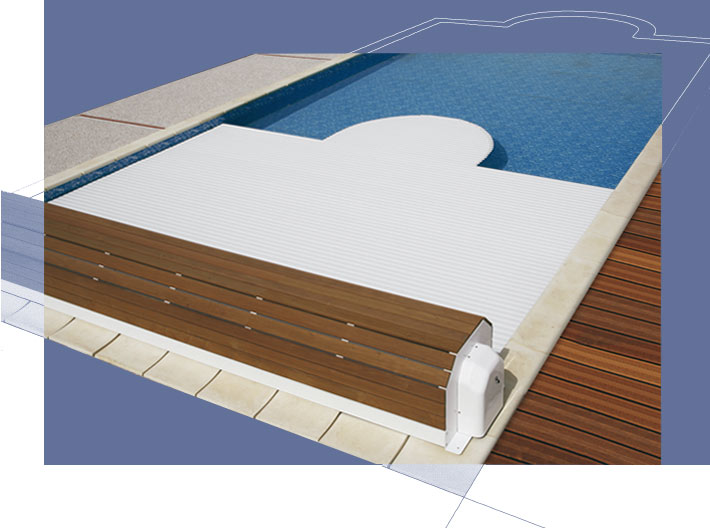

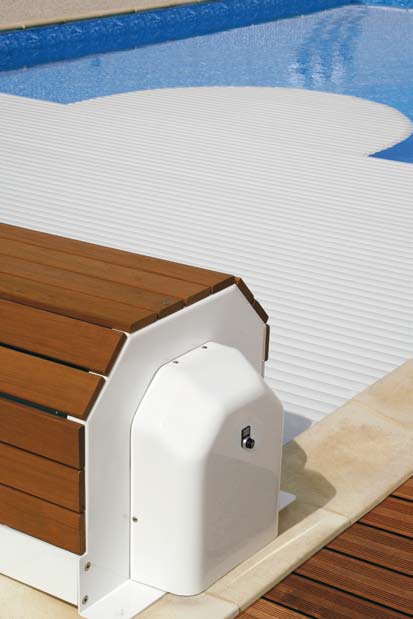

Un superbe volet roulant hors-sol pour votre piscine avec un habillage bois IPE ou PVC blanc démontable.
Une sécurité assurée : les lames résistent à une charge supérieure à 100 kg.
Une barrière thermique : la couverture réduit l’évaporation et la perte de chaleur.
Facile d’utilisation : en moins de 3 minutes, la couverture est fermée ou ouverte.

Bois

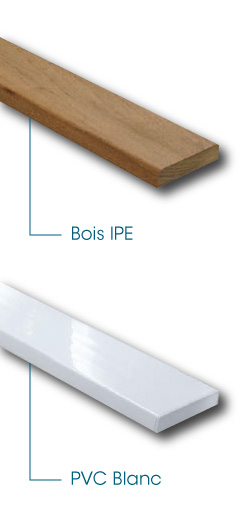

Habillage PVC blanc ou BOIS IPE

PVC
Le volet Capcir existe également en version solaire sans câblage électrique !

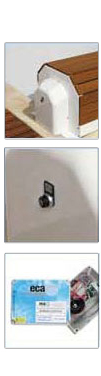

Kit mécanique du volet automatique CAPCIR Eco

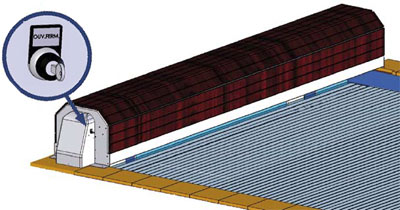

Vue d'ensemble de l'enrouleur du volet CAPCIR Eco
• Ossature en aluminium laqué, recouverte de planches en bois IPE ou en PVC blanc ,
• 1 axe d’enroulement des lames,
• 1 motoréducteur équipé d’un système de gestion de fin de course,
• 1 commutateur à clé (à 3 positions de type maintenu) placé sur le pied moteur,
• 1 coffret électrique d’alimentation.
Détails des lames et de l'habillage du volet piscine

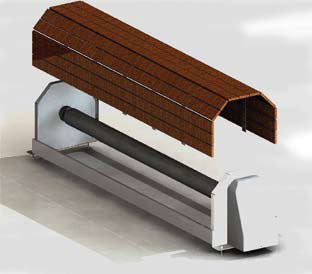

Habillage du volet


Habillage BOIS IPE ou PVC blanc
Habillage démontable (Uniquement PVC et jusqu'à 5,03 m max)
Les lames du volet ECA Capcir Eco sont conformes aux exigences de résistance de la norme NF P90-308.
Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20 mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.


Ailettes de finition

Finition en forme

Roulettes de guidage
L'assemblage du tablier
- L'assemblage du tablier s'effectue par encliquetage des lames.
- Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1 et fig.2).
- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3).

Les découpes d'escalier
Lorsque le volet hors sol ECA Capci Eco est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).

Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).
La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin : cette solution s'avère être la plus esthétique.
Les découpes d'escalier sont en option : sur devis
Les découpes de margelles pour le positionnement de l'enrouleur

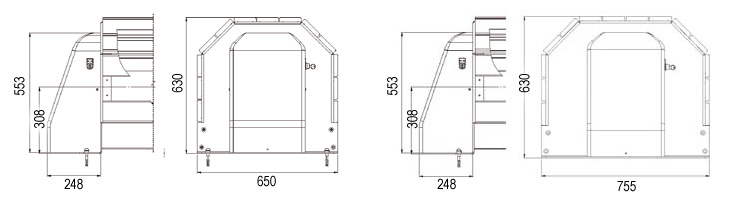

Encombrement de l'enrouleur volet

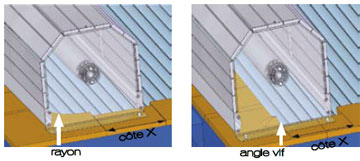

Découpe de margelles pour la mise en position de l'enrouleur

Longueur de piscine en m | 4 | 5 | 6 | 8 | 10 | 12 |
X : Côte X en mm | 250 | 265 | 285 | 305 | 335 | 350 |
Diamètre d'enroulement de la bobine (axe + lames)
Longueur piscine en mètres | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Bobine en mm | 290 | 320 | 360 | 390 | 430 | 460 | 470 | 490 | 530 | 540 | 560 |

Système de sécurité
Votre volet hors sol ECA CAPCIR Eco est livré avec un dispositif anti-soulèvement. Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308.
Nous vous proposons 3 systèmes de sécurité au choix :
Système avec boucle et sangle en tissu
Installation : 2 types de fixation au choix :
- Sur paroi (compris dans le prix du volet)
- Sur arase (en option) avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte) à choisir en fonction du niveau d'eau
- Visserie fournie
Utilisation : facile, sangle en tissu avec attache type « cartable »
Couleur de la sangle : blanche

Système de fixation boucle avec sangle en tissu, fixation sur paroi ou arase, deux hauteurs possibles
Système de fixation en ABS avec sangle en tissu (en option)
Installation : sur paroi ou sur arase, visserie fournie
Utilisation : facile, sangle en tissu avec attache type « cartable »
Couleur de la sangle : blanche



Système de fixation en INOX 316L et sangle en ABS (en option)
Système de fixation ultra-résistant, esthétique et discret.
Installation facile : 2 types de fixation au choix :
- Fixation sur paroi
- Fixation sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue 1 courte).
- Visserie fournie
Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer, puis replacer le cache.


Couleur de la sangle ABS assortie aux lames de votre bolet (Blanc, Sable, Gris, Bleu)

Ouverture sécurisée
Attention : système de fixation incompatible avec le traitement au sel
Combien faut-il d'attaches de sécurité avec votre couverture hors-sol avec habillage ?
Largeur max. intérieure du bassin | Côté enrouleur | Côté escalier | Total |
Largeur inf. ou égale à 3 m | 0 | 2 | 2 |
De 3 à 5 m | 0 | 3 | 3 |
De 5 à 7 m | 0 | 4 | 4 |
Inf. à 7 m | 0 | 5 | 5 |
Précaution d’utilisation du volet piscine
Ce produit est utilisable en toutes saisons, sauf en cas de prise en glace du bassin.
Couverture de sécurité pour piscine destinée à empêcher l’accès de la piscine aux enfants de moins de cinq ans.
L’habillage est un élément d’agrément, ne pas s’y asseoir et ne pas utiliser comme solarium ou comme plongeoir.
Pour un fonctionnement optimum de la couverture, nous conseillons de conserver le niveau d’eau à 100 mm sous l’arase.
Pendant la période d’hivernage, maintenir le niveau d’eau au niveau normal de fonctionnement.
Emballage et transport du volet piscine

Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
Garantie
3 ans Moteur + Coffret (hors main d'oeuvre)
3 ans pour la flottabilité et l'étanchéité des lames, hors déformation possible des lames en pvc en cas de températures trop élevées
Frais de livraison sur devis
Prix TTC.
