Volet automatique hors-sol ABRIBLUE Banc Classic

ABRIBLUE
Ref. Abatik: 001777
Ref. Fournisseur: KA340301000

Volet hors d'eau motorisé débrayable avec fins de course automatiques
Habillé de lisses PVC ou PVC imitation Bois
Ossature aluminium blanche
Axe composite
Fabrication Française

Conforme à la norme NF P 90-308

A partir de
5 212 € TTC
1303 € x 4 sans frais ou de 10 à 180 mensualités *
En stock
Frais de port à prévoir
Devis gratuit
Descriptif
Une équipe de conseillers sur le terrain
0800 800 099
Service & appel gratuits

Cliquez-ici pour nous contacter

Nos conseillers se déplacent pour étudier votre projet et établir un devis directement chez vous.

Nouveauté : notre équipe de pose intervient pour l'installation de volets, abris, pompes à chaleur, locaux techniques...



Le volet automatique ABRIBLUE Banc Classic est la réponse à tous ceux qui souhaitent profiter pleinement de leur piscine tout en préservant l'esthétique.

Ce volet électrique pour piscine est un volet hors sol motorisé habillé de lisses en PVC blanc ou PVC imitation Bois (en option) .Le plaxage sur PVC a l'avantage d'être esthétique tout en restant stable dans le temps (tenue, aspect, géométrie et mécanique (pas de dilatation). La couleur est homogène et la matière facile d'entretien.

Installation rapide et simple : son installation est particulièrement rapide et s'adapte à la quasi totalité des bassins existants ou à réaliser. La structure est livrée entièrement montée.

Le volet permet de sécuriser votre piscine tout en limitant les travaux d'installation grâce à un simple câble reliant le volet au coffret électrique installé dans le local technique.

Son moteur tubulaire gère ses fins de course sans capteur externe, il est également débrayable. Le verrouillage du volet apporte une sécurité optimale.



volet banc classic coffret
volet banc classic coffret

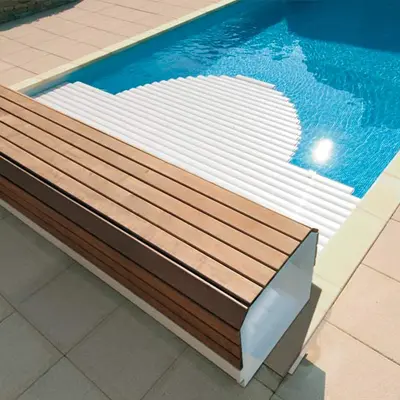

abriblue banc classic
abriblue banc classic

Pratique

Les manœuvres d'ouverture et de fermeture ne se font que par une seule personne grâce à la clef de contact, 3 minutes suffisent pour enrouler ou dérouler le volet.

Le dessus complètement amovible facilite les opérations de pose et de maintenance, ainsi que le nettoyage des lames.

L'option SLOW MODE intégrée de série permet de réguler le traitement de l'eau selon la position du tablier.


Économique

Limitation de l'évaporation de l'eau. Réduit le nettoyage et maintient l'eau plus propre.

Le volet conserve la température de votre eau de piscine, prolongeant ainsi la saison de baignade.

Les lames opaques empêchent la photosynthèse propice au développement des algues.


Wing system® : couvrir les surfaces latérales de votre piscine

Le système breveté Wing System® recouvre les surfaces latérales telles que les escaliers, les plages et les pataugeoires. Esthétique, totalement intégrée et adaptable au volet, la partie additionnelle se déploie facilement en un mouvement de rotation. Simple et pratique, le Wing System® est la solution la mieux adaptée aux surfaces latérales.

Contrainte technique : le volet doit être réalisé en lames ABRIBLUE 83 mm.



Caractéristiques techniques

Conformité Norme NFP90-308
Flasques Rigides en aluminium laqué blanc dont une avec contacteur à clef
Fixations des flasques Par chevilles / tire-fond + vis de positionnement pour le réglage de l'horizontalité
Axe En composite (jusqu'à 5m)
Moteur électrique Dans l'axe, 24 V tubulaire avec fins de courses réglables
Coffret électrique 220 V / 24V
Système de secours Déverrouillage de l'axe grâce à une goupille
Ouverture / fermeture Par contacteur à clef, 3 positions.
Tablier flottant Composé de lames
Châssis du banc Aluminium laqué blanc
Lisses du banc PVC blanc ou PVC imitation Bois
Dessus du banc Amovible pour un meilleur nettoyage
Kit de sécurisation Par sangles
Conditions d'utilisation Compatible toutes saisons
Dimension maxi 12m x 6m + escalier roman de rayon 1,50m

ABRIBLUE BANC Classic volet automatique
ABRIBLUE BANC Classic volet automatique

Détails des lames

Lames PVC extrudées traitées anti-tâches
Composition Calcium/Zinc anti-UV
Largeur des lames 83 mm
Épaisseur des lames 17,5 mm
Tenue à la chaleur Excellente
Clipsage simplifié Système d'accrochage mâle - femelle
Bouchonnage Capuchons soudés en usine + ailettes amovibles
Coloris Blanc, bleu, sable, gris, marbré bleu, polycarbonate transparent, translucide bleuté, bicouche argentée, bicouche bleutée
Compatibilité des formes de piscines Formes rectangulaires : autres formes nous consulter
Option escalier En bout de bassin : nous consulter

Coloris des lames du volet


coloris lames volet pvc et polycarbonate
coloris lames volet pvc et polycarbonate

L'assemblage du tablier

Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche ( fig.1 ).


  • Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame ( fig.2 ).
  • Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier ( fig.3 ).


assemblage lames volets abriblue
assemblage lames volets abriblue

Des ailettes de 20 mm équipent les bouchons. Pour ajuster la largeur du tablier à celle du bassin, vous pouvez les retirer et éventuellement les remplacer par des ailettes de 10, 15, 25 ou 30 mm à nous commander. Attention, toute découpe de bouchon supprime sa garantie d’étanchéité et de rigidité de la lame et du tablier.

Pour décliqueter une lame, procéder de la façon inverse (de la fig.1) en appuyant sur la partie inférieure de la gorge femelle (lame de gauche) pour dégager le crochet supérieur de la partie mâle (lame de droite).


Coloris de l'habillage du banc du volet

Votre banc peut être recouvert de lisses PVC blanches de lisses PVC imitation bois. En accord avec l’ esthétique de votre piscine , l’habillage de votre banc est d’un entretien réduit pour une excellente tenue dans le temps. Le dessus de votre banc peut être amovible pour une grande facilité de nettoyage des lames.


coloris habillage volet abriblue banc abriblue
coloris habillage volet abriblue banc abriblue

Installation du volet

Installer le coffret électrique dans le local technique (Respecter la norme électrique C.15.100). Prévoir alimentation électrique par câble deux fils (2 x 6 mm²). Câble non fourni.

Sur piscines existantes, prévoir la découpe du nez des margelles pour permettre le passage du volet piscine sans frottement.

Pour piscines à angles vifs et rayon 15 cm maximum, positionnez l'axe des bornes de 15 cm vers l'intérieur du bassin. Pour piscines à angles avec rayon supérieur à 15 cm, nous contacter.



decoupe
decoupe

Découpes margelles


1 Fixez les bornes et réglez l'horizontalité.
2. Mettre en place l'axe d'enroulement.

3. Assemblez les lames formant le tablier.
4. Mettre en place le kit de sécurisation.
5. Faire les réglages de fin de course.

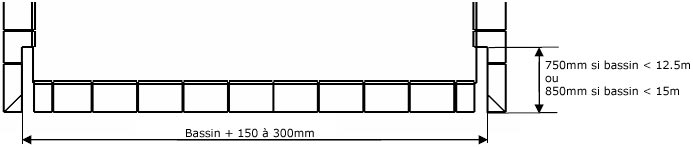

Préparation de la plage

Pour recevoir le banc, la plage doit avoir une surface plane de la largeur du banc jusqu’au bord du bassin de chaque coté du bassin pouvant accueillir des goujons express. La largeur sur laquelle le banc Classic est installé ne doit pas être sujette aux ombres portées (bâtiments, végétation...).


preparation plage banc
preparation plage banc

L'encombrement


Banc de face


encombrement volet banc face
encombrement volet banc face


Hauteur (A) :


  • Longueur bassin inférieure à 12 m = 650 mm
  • Longueur bassin supérieure à 12 m = 750 mm

Encombrement total (B) = largeur du bassin + 200 à 300 mm


Banc de profil


encombrement volet banc profil
encombrement volet banc profil


Largeur du banc (C) :


  • Longueur bassin inférieure à 12 m = 750 mm
  • Longueur bassin supérieure à 12 m = 850 mm

Découpes des margelles


Plan de découpe pour margelle de piscine
Plan de découpe pour margelle de piscine

Piscine à angles vifs (1) , piscine à angle avec rayon (2) ,
Découpe en mm (X)



Découpe minimale de la margelle en fonction de la longueur de la piscine


Longueur tablier en mètres Côte X en mm
4 290
5 300
6 310
7 320
8 330
9 340
10 350
11 360

L'axe du volet

  • Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.
  • La mécanique est débrayable et peut assurer à tout moment une mise en sécurité manuelle du bassin par déroulement complet de la couverture après avoir coupé l’alimentation électrique et libérer le câble moteur. Dans ce cas, les fins de courses seront à régler après remise en fonctionnement normal du volet.
  • L’axe se positionne à l’aplomb du nez des margelles arrière ou à la fin d’un éventuel rayon et l’enrouleur est centré sur la largeur du bassin.
  • Les flasques du banc doivent être posées directement sur l’arase et de niveau. La poutrelle basse se situe du coté du bassin de nage.
  • Nous vous conseillons de ne procéder aux fixations au sol qu’après avoir effectué un enroulement complet des lames pour vérifier le positionnement et les réglages.
  • Il est nécessaire de découper les nez des margelles au niveau du passage des lames de façon à ce que les lames ne frottent pas contre lors du déroulement/enroulement du volet au risque de casser les bouchons.

Le câblage


1. Local technique

2. Câble puissance moteur 24V :

2 x 4 mm² si L < 15 m

OU

2 x 6 mm² si 15 < L < 30 m.

3. Bassin

cablage banc classic
cablage banc classic

(Réalisation par une personne habilitée en respect de la NF C15-100)
Prévoir une protection différentielle 30 mA en tête de la ligne 220 volts (3 x 2.5 mm² 10A) qui alimente transformateur 220v / 24v.
Consultez nous pour des longueurs supérieures à 30 m.

L’installation électrique doit être réalisée en respect de la norme C15-100.


  • Relier le bassin et tout équipement à la terre pour évacuer tous les courants vagabonds qui accentuent les phénomènes d’oxydation des métaux utilisés (inox 316, aluminium 6060 anodisé ou laqué au béckryzing).
  • La multiplication des solutions de traitement de l’eau nous conduit à dégager notre responsabilité et notre garantie en cas de non respect de l’équilibre de l’eau.

En cas d’utilisation d’appareil produisant une réaction électrophysique ou électrochimique qui accélère la corrosion des métaux, veillez à prendre toute disposition pour en limiter les effets néfastes.

En général, il convient d’avoir à l’esprit que le besoin de production d’agent oxydant est réduit de 75 à 90% entre un volet ouvert et un volet fermé. Un coffret électrique est adaptable pour communiquer la position du volet à l’appareil de traitement.


  • Le coffret électrique, installé dans un lieu sec, doit être protégé par un disjoncteur 10A et un différentiel 30mA.
  • Tous les câbles seront reliés dans des boîtiers de dérivation étanches accessibles et hors volume 0 de la piscine.

Câblage électrique nécessaire au départ du coffret électrique du volet automatique vers la mécanique de l’enrouleur :


Modèle de volet Distance du local à la piscine Puissance moteur Capteurs fins de course moteur Commutateur
Classic < 15 m 2 x 4 mm² Déjà reliés Déjà reliés
Classic < 30 m 2 x 6 mm² Déjà reliés Déjà reliés

Système de sécurité

Le volet automatique Banc Classic est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308. Ce système se compose de brides ABS + sangles + supports à fixer sur parois. Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum par paroi.


Le prix du volet comprend

  • 2 flasques laquées blanc dont une avec contacteur à clé
  • 1 axe en composite (jusqu'à 5m)
  • 1 tablier composé de lames PVC calcium / zinc coloris blanc
  • 1 moteur
  • 1 banc avec jeu de lisses
  • 1 kit de sécurisation composé de brides et sangles en ABS à fixer sur paroi
  • 1 mode d'emploi avec guide d'installation

Les équipement optionnels

Wing System

Le Wing System est une innovation Abriblue permettant de couvrir les surfaces latérales de façon à sécuriser l'ensemble du bassin.


Systèmes de sécurité


- Disponible en option, le système de sécurité Coverlock est un nouveau système de fixation de sécurité combinant simplicité d’utilisation et esthétisme.

Pour fermer le volet, la gâchette ergonomique du volet vient s’emboiter dans l’ergot. Il convient alors de sécuriser la fermeture de la couverture en appuyant sur la gâchette.

Pour l’ouverture, il suffit d'appuyer simultanément sur l’ergot et la gâchette pour libérer le volet de piscine avant de l'enrouler sur son axe.

Déclinable en 4 coloris, blanc, sable, bleu et gris, Coverlock est conforme à la norme NFP 90-308.

- Brides ABS + sangles + supports inox à fixer sous margelles disponibles en option



wing system abriblue
wing system abriblue

Wing System

système coverlock abriblue
système coverlock abriblue

Système de sécurité Coverlock

Conseils d'utilisation du volet

  • Prévoir un trop plein efficace constitué d’une bouche de refoulement raccordé en tuyauterie de diamètre 50 mm minimum de façon à obtenir un niveau d’eau à – 12 cm au-dessous de l’arase. Nous déconseillons les trop-pleins situés dans les skimmers.
  • Ne pas sceller les skimmers sur les longueurs de la piscine mais sur la largeur du bassin.
  • Consolider l’arase au niveau des fixations afin d’éviter tout risque d’arrachement, avec un béton dosé à 350 kg/m3 sur 20 cm d’épaisseur en hauteur et en largeur. Vous pouvez prévoir le pré-scellement de pièces de fixation pour flasque et boîtier de poutrelle, ceci afin de réaliser solidement toutes les fixations prévues.
  • Si le tablier est constitué de lames solaires translucides, prévoir impérativement un refoulement dans la 1ère contremarche de l’escalier et dans les zones de très faibles profondeurs d’eau.

Restez conforme à la norme de sécurité en cas d'escalier sur la longueur !


Plat d abri pour piscine
Plat d abri pour piscine

Restez conforme aux normes de protection du bassin avec le plat d'abri. Dédié aux piscines dont l'escalier est positionné sur la longueur, le plat d'abri vous permet de respecter la norme en vigueur et de protéger votre bassin des impuretés.
Tarif sur-mesure selon la configuration de l'escalier (forme et dimensions).

Photos non contractuelles

Garanties

3 ans sur le moteur
3 ans sur les lames, hors déformation possible des lames en PVC en cas de températures trop élevées

Demande de devis ou d'informations

Vous souhaitez obtenir plus d'informations ou recevoir un devis personnalisé sur nos produit ?

Remplissez le formulaire de demande ci-joint.
Notre équipe de commerciaux terrain est à votre disposition pour étudier votre projet à domicile.

Appelez nous gratuitement
Du lundi au vendredi de 9h à 19h

France France 0800 800 099
Belgique Belgique 0800 14 044
Suisse Suisse 0800 001 941
England UK 0808 238 60 75

Devis gratuit
Avis client

Ce produit n'a pas encore de note.

SOYEZ LE PREMIER À DONNER VOTRE AVIS

Connectez-vous pour déposer un avis
