Volet Automatique Hors-Sol SAFETY ROLL

Ref. Abatik: 007375
(1)

(Exemple de prix pour une piscine 3m x 3m carrée, hors emballage et transport)
Dimensions possibles jusqu'à 12m x 6m maximum
Plusieurs coloris de lames disponibles
Télécommande en option

Conforme à la norme NF P 90-308

A partir de
2 139 € TTC
534.75 € x 4 sans frais ou de 10 à 180 mensualités *
En stock
Prix conseillé fournisseur 2400 € soit 261 € d'économies
* Suivant conditions, nous consulter
Devis gratuit
Descriptif
Une équipe de conseillers sur le terrain
0800 800 099
Service & appel gratuits

Cliquez-ici pour nous contacter

Nos conseillers se déplacent pour étudier votre projet et établir un devis directement chez vous.

Nouveauté : notre équipe de pose intervient pour l'installation de volets, abris, pompes à chaleur, locaux techniques...


  • Le volet automatique pour piscine permet de sécuriser votre piscine tout en limitant les travaux d'installation grâce à un simple câble reliant le volet au coffret électrique installé dans le local technique de votre piscine.
  • Les manœuvres d'ouverture et de fermeture ne se font que par une seule personne grâce à la clef de contact. 3 minutes suffisent pour enrouler ou dérouler le volet.
  • Verrouillable pour une sécurité optimale.
  • Le volet conserve la température de votre eau de piscine, prolongeant ainsi la saison de baignade.
  • Il limite l'évaporation de l'eau et réduit le nettoyage, maintenant l'eau plus propre.
  • Les lames opaques empêchent la photosynthèse propice au développement des algues.

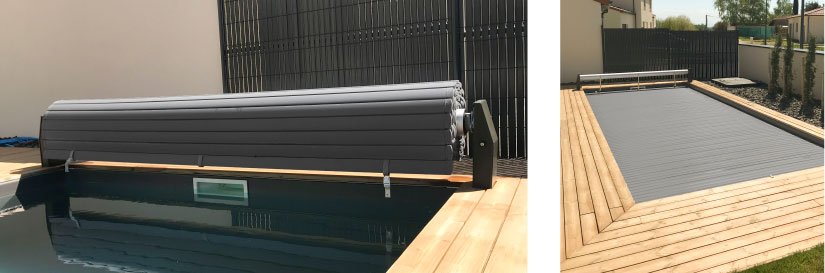

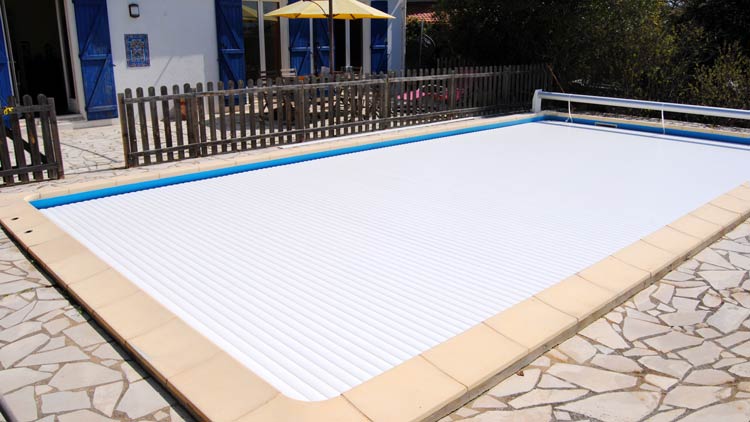

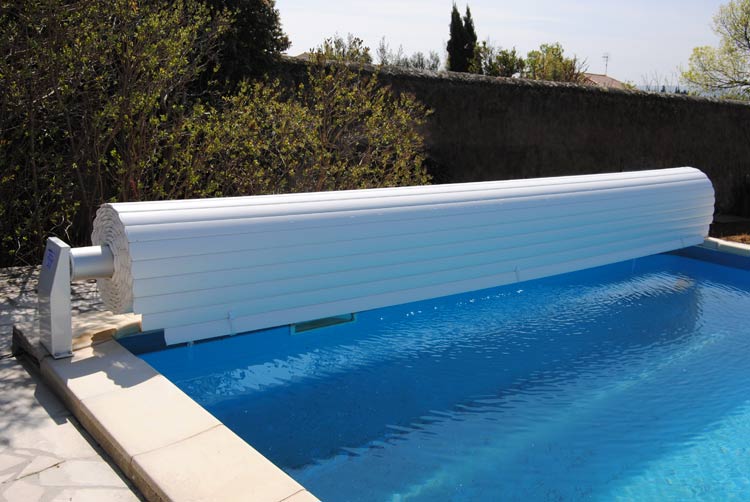

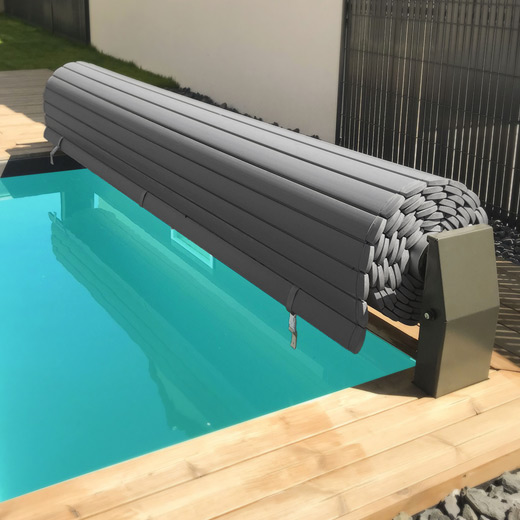

Volet piscine hors sol automatique Safety Roll
Volet piscine hors sol automatique Safety Roll

Volet piscine hors sol automatique Safety Roll
Volet piscine hors sol automatique Safety Roll

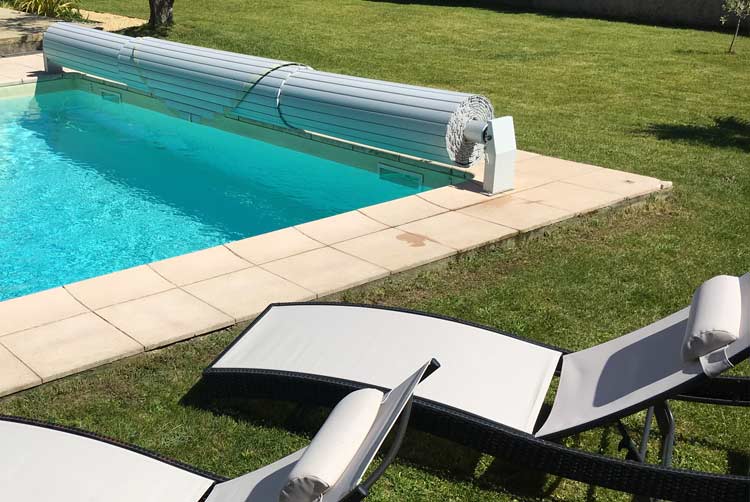

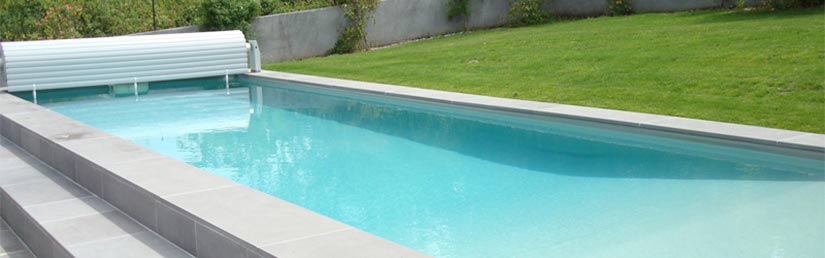

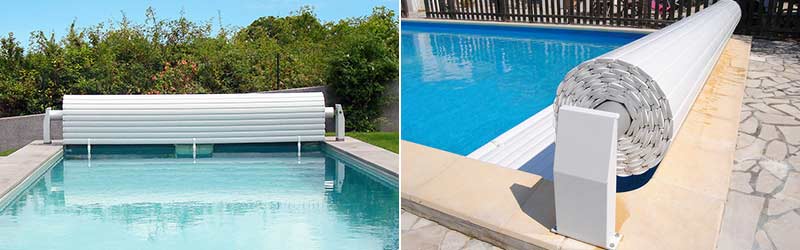

SAFETY ROLL idéal pour piscine existante
SAFETY ROLL idéal pour piscine existante

Les avantages du volet hors sol automatique SAFETY ROLL

  • Encombrement réduit grâce au moteur situé dans l’axe du rouleau
  • Installation facile et rapide
  • Montage simplifié
  • Encombrement réduit
  • Protection et sécurité
  • Très bonne isolation thermique
  • Enroulement et déroulement automatique

Conformité NFP90-308
Borne rigide en aluminium laqué avec contacteur à clef 1
Borne rigide en aluminium laqué 1
Coloris par défaut : blanc, sable ou gris Choix coloris ( code RAL ) ou Anthracite en option
Fixations des bornes Chevilles / tire-fond + vis
Moteur électrique Dans l'axe, 24 V tubulaire avec fins de courses réglables
Coffret électrique 220 V / 24 V
Ouverture / fermeture Contacteur à clef, 3 positions
Diamètre Axe enroulement 140 mm
Conditions d'utilisation Compatible toutes saisons
Dimension maxi 12 x 6m

En option avec le SAFETY ROLL

Option coloris des pieds au choix (code RAL)



Réalisation en forme



Découpe finition Équerre


Option coloris des pieds au choix (code RAL)
Option coloris des pieds au choix (code RAL)

Coloris pieds


Détails des lames

Largeur des lames 73 mm
Épaisseur des lames 17,5 mm
Lames Traitement anti-tâches
Composition des lames Calcium / zinc
Emboîtement des lames Système simple d'accrochage mâle - femelle
Bouchonnage des lames Capuchons soudés en usine
Compatibilité des formes de piscines Formes rectangulaires (autres formes nous consulter)
Option escalier Nous consulter
Option Coffre Nous consulter

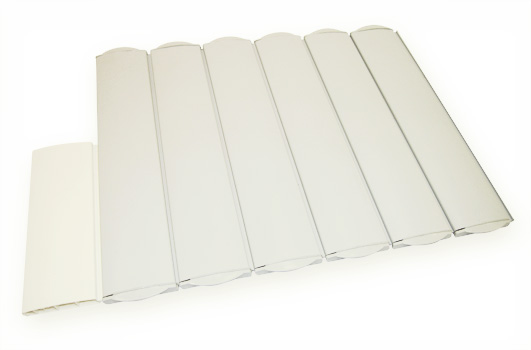

Option lames OPAQUES en PVC

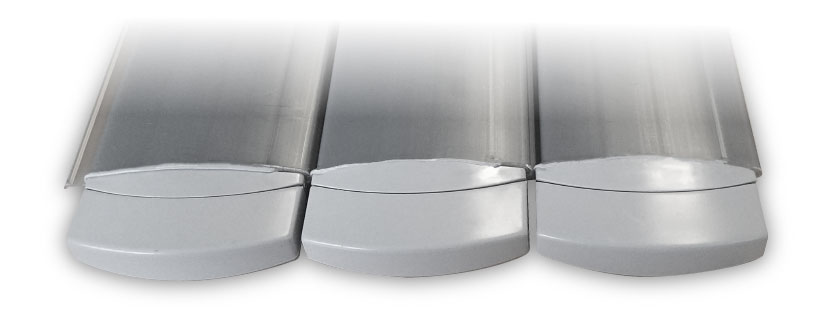

Le tablier de votre volet est constitué de lames réalisées sur mesure.

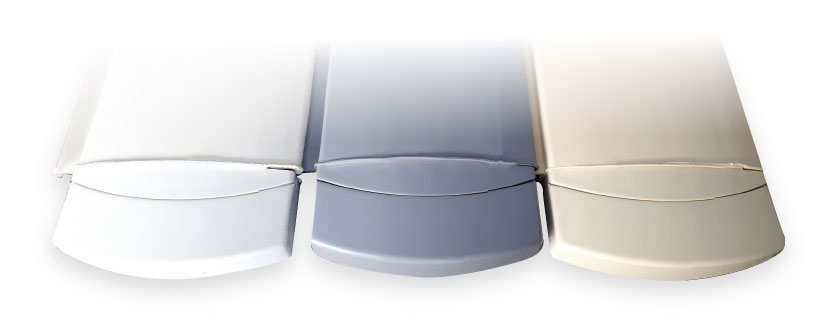

Couleurs volet
Couleurs volet


Blanc


Gris


Sable

Option télécommande

Elle vous permet de manipuler votre volet en toute sécurité (ouverture / fermeture).

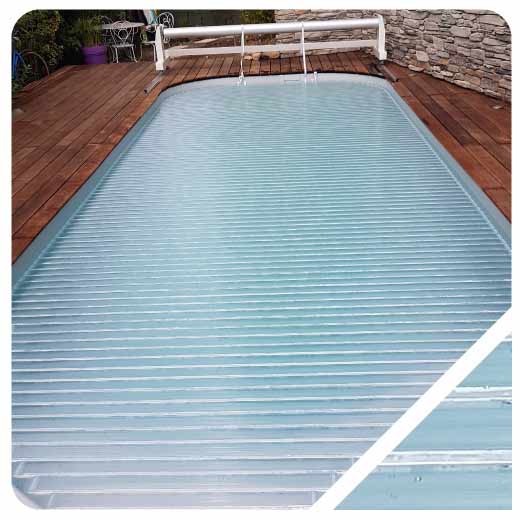

Option lames POLYCARBONATE

Les lames en polycarbonate chauffantes agissent comme des capteurs pour chauffer l'eau de votre piscine à l'énergie solaire.
Elles sont conformes à la norme NF P 90-308 et sont très résistantes aux chocs (type de lame optionnel, soumis à plus-value).
Des lames translucides non chauffantes sont disponibles exclusivement pour les piscines d'intérieur, cependant le développement d'algues est possible par photosynthèse.

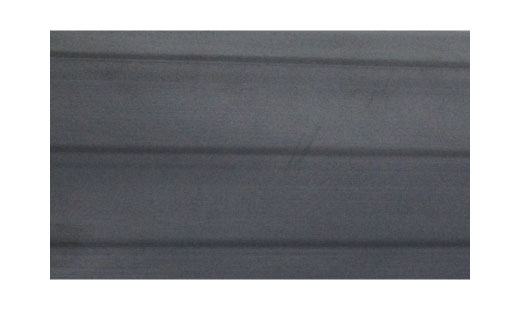

Lames noires translucides volet SAFETY ROLL
Lames noires translucides volet SAFETY ROLL

noir

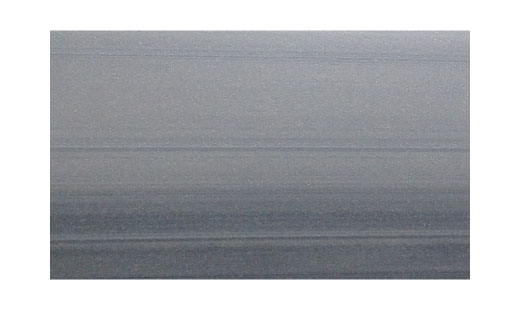

Lames gris nacré translucides volet SAFETY ROLL
Lames gris nacré translucides volet SAFETY ROLL

Gris nacré

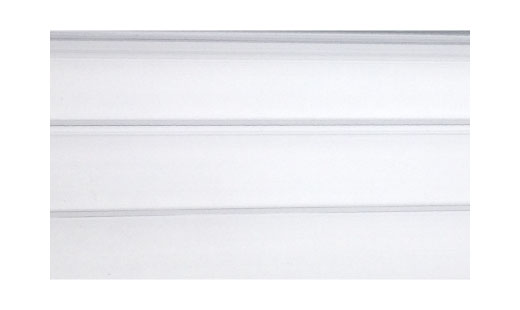

Lames translucides volet SAFETY ROLL
Lames translucides volet SAFETY ROLL

Translucide

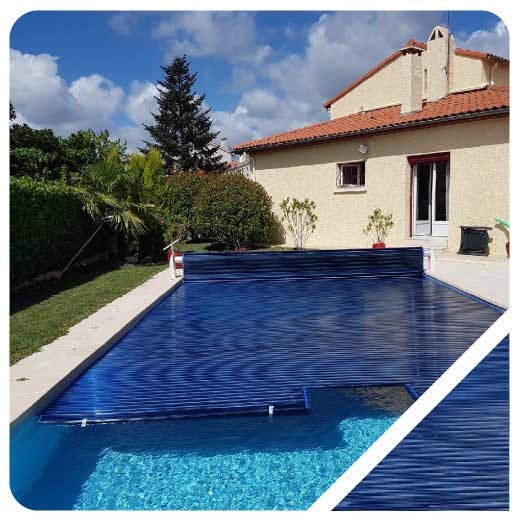

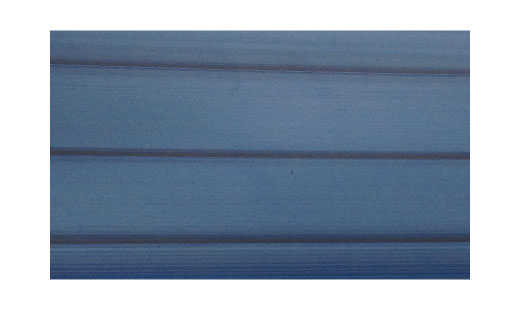

lames bleues translucides volet SAFETY ROLL
lames bleues translucides volet SAFETY ROLL

Bleu

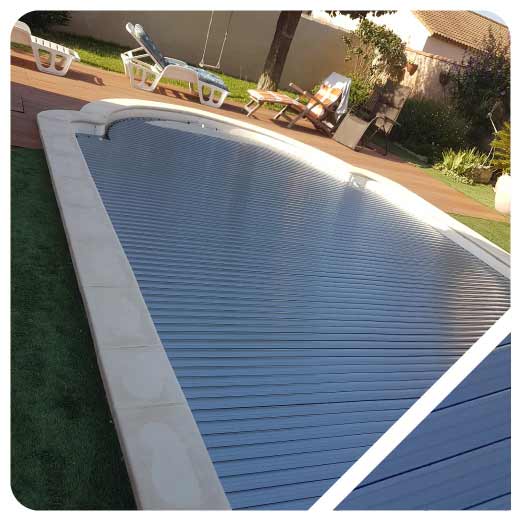

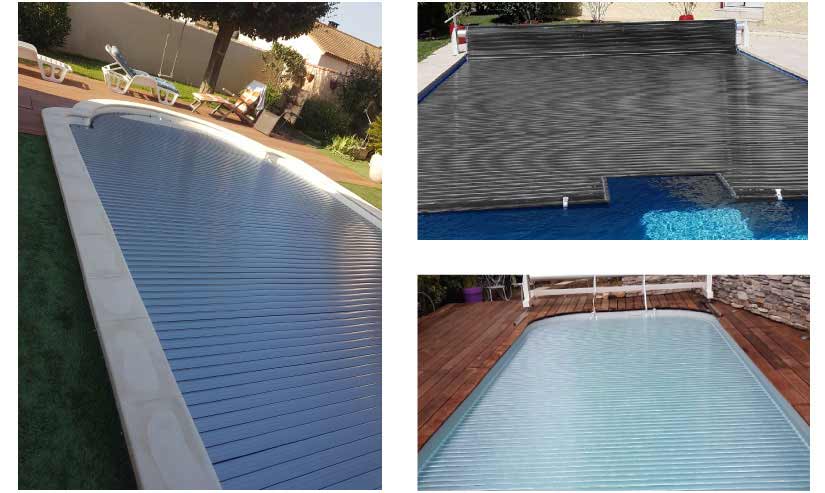

Volet automatique lames translucides
Volet automatique lames translucides

Option alimentation EASY PLUG

Le volet roulant automatique SAFETY ROLL peut également être livré avec une alimentation Easy Plug en option .
Cette option comprend un coffret électrique avec système de raccordement rapide (aucune batterie) sur le pied, côté moteur.
Elle évite tous les raccordements électriques, vous permettant ainsi d’installer le volet Safety Roll sur la plupart des piscines existantes.

Les travaux se limitent à la simple installation des deux bornes du volet et à la découpe éventuelle des margelles. Il n’est plus nécessaire de faire une tranchée pour l’alimentation électrique du volet.


Pied motorisé pour volet Safety Roll
Pied motorisé pour volet Safety Roll

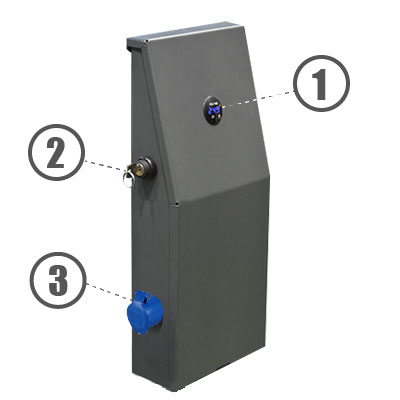

Option alimentation sur batterie du moteur
Option alimentation sur batterie du moteur


1. Voyant de charge (inclus avec alimentation sur batteries uniquement)
2. Contacteur
3. Prise de recharge

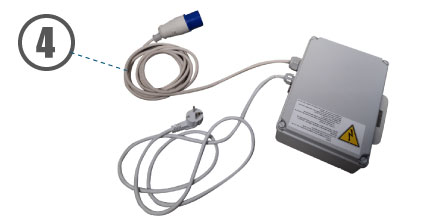

4.Chargeur

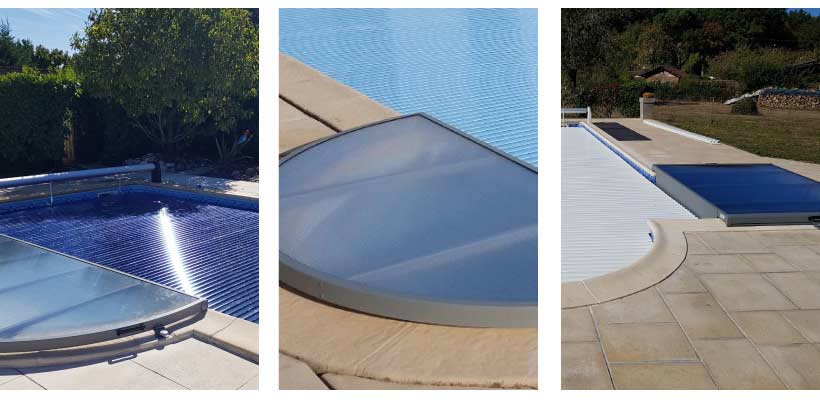

Option escalier

Adaptation Aluminium / Polycarbonate pour escalier sur la longueur du bassin (conforme à la Norme NF P 90-308).


Option : Adaptation Aluminium Polycarbonate pour escalier sur la longueur du bassin
Option : Adaptation Aluminium Polycarbonate pour escalier sur la longueur du bassin

Installation du volet SAFETY ROLL

Installer le coffret électrique dans le local technique (Respecter la norme électrique C.15.100).

Prévoir alimentation électrique par câble deux fils (2 x 6 mm²). Câbles non fournis.

Découpes margelles
Sur piscines existantes, prévoir une découpe des margelles pour permettre le passage du volet.

N’abîme pas les margelles car le réglage du niveau des pieds évite le surfaçage des margelles.

Pour piscines à angles vifs et rayon 15 cm maximum, positionnez l'axe des bornes de 15 cm vers l'intérieur du bassin.

Pour piscines à angles avec rayon supérieur à 15 cm, nous contacter.



découpe des margelles
découpe des margelles

Découpes margelles
  1. Fixez les bornes et réglez l'horizontalité.
  2. Mettre en place l'axe d'enroulement.
  3. Assemblez les lames formant le tablier.
  4. Mettre en place le kit de sécurisation.
  5. Faire les réglages de fin de course.

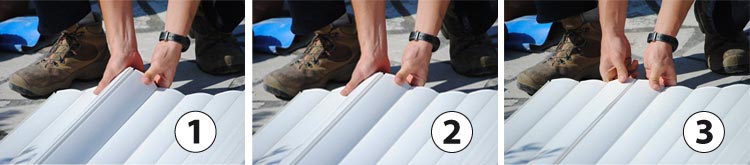

Le montage des lames du volet automatique SAFETY ROLL


montage des lames du volet
montage des lames du volet

  1. Assembler les lames les unes dans les autres, engager en premier (fig.1) le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche.
  2. Reproduire le mouvement d’oscillation (fig.2) jusqu’à emboitage complet de la lame.
  3. Fixer le 1er lai équipé des sangles d’enroulement à l’aide des pinces sangles. Répartir de manière égale le jeu latéral du tablier.
  4. Des ailettes de 20 mm équipent les bouchons. Pour ajuster la largeur du tablier à celle du bassin, vous pouvez les remplacer par des ailettes de 10, 15, 25 ou 30 mm (à nous commander).
  5. Pour décrocher une lame, procéder de la façon inverse (de la fig.1) en appuyant sur la partie inférieure de la gorge femelle (lame de gauche) pour dégager le crochet supérieur de la partie mâle (lame de droite).

assemblage lames du volet
assemblage lames du volet

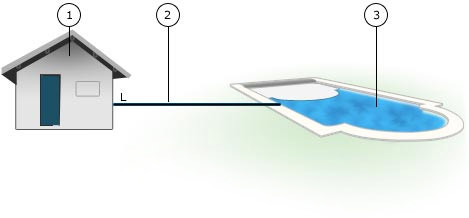

Le câblage




1. Local technique.

2. Câble puissance moteur 24V :

2 x 4cmm² si L < 15cm

OU

2 x 6 mm² si 15 < L < 30 m.

3. Bassin.


cablage du volet
cablage du volet

(Réalisation par une personne habilitée en respect de la NF C15-100) Prévoir une protection différentielle 30 mA en tête de la ligne 220 volts (3 x 2.5 mm² 10A) qui alimente transformateur 220v / 12v. Consulter un spécialiste pour des longueurs supérieures à 30 m.

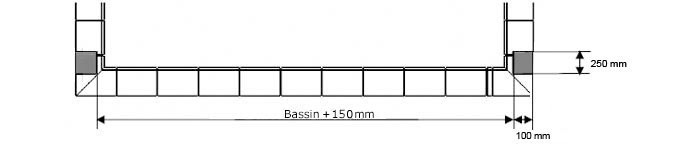

Préparation de la plage

Pour recevoir les pieds du SAFETY ROLL, la plage doit avoir une surface plane de 250 mm x 100 mm de chaque coté du bassin pouvant accueillir des goujons express.


Dimensions de la plage accueillant le volet
Dimensions de la plage accueillant le volet

L'axe du volet

  • Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.
  • L’axe se positionne à l’aplomb du nez des margelles arrière ou à la fin d’un éventuel rayon et l’enrouleur est centré sur la largeur du bassin.
  • Les 2 supports de pieds du SAFETY ROLL doivent être fixés horizontalement de niveau et pieds serrés contre le tube (à défaut, prévoir le serrage d’une bague d’arrêt à nous commander pour empêcher le jeu latéral).
  • Nous vous conseillons de ne procéder aux fixations au sol qu’après avoir effectué un enroulement complet des lames pour vérifier le positionnement et les réglages.
  • Il est nécessaire de découper les nez de margelles au niveau du passage des lames de façon à ce que les lames ne frottent pas contre lors du déroulement/enroulement du volet au risque de casser les bouchons.

Conseils d'installation

L’installation électrique doit être réalisée en respect de la norme C15-100.


  • Relier le bassin et tout équipement à la terre pour évacuer tous les courants vagabonds qui accentuent les phénomènes d’oxydation des métaux utilisés (inox 316, aluminium 6060 anodisé ou laqué au béckryzing).
  • La multiplication des solutions de traitement de l’eau nous conduit à dégager notre responsabilité et notre garantie en cas de non respect de l’équilibre de l’eau. En cas d’utilisation d’appareil produisant une réaction électrochimique qui accélère la corrosion des métaux, veillez à prendre toute disposition pour en limiter les effets néfastes. En général, il convient d’avoir à l’esprit que le besoin de production d’agent oxydant est réduit de 75 à 90% entre un volet ouvert et un volet fermé. Un coffret électrique est adaptable pour communiquer la position du volet à l’appareil de traitement.
  • Le coffret électrique, installé dans un lieu sec, doit être protégé par un disjoncteur 10 A et un différentiel 30 mA.
  • Tous les câbles seront reliés dans des boîtiers de dérivation étanches accessibles et hors volume 0 de la piscine.

Câblage électrique nécessaire au départ du coffret électrique du volet vers la mécanique de l’enrouleur :

Modèle de volet Distance du local à la piscine Section câble électrique Capteurs fins de course moteur Commutateur
SAFETY ROLL < 15 m 2 x 4 mm² Déjà reliés Déjà reliés
SAFETY ROLL < 30 m 2 x 6 mm² Déjà reliés Déjà reliés

Vidéo de Montage du volet piscine



Restez conforme à la norme de sécurité en cas d'escalier sur la longueur !


Plat d abri pour piscine
Plat d abri pour piscine

Restez conforme aux normes de protection du bassin avec le plat d'abri. Dédié aux piscines dont l'escalier est positionné sur la longueur, le plat d'abri vous permet de respecter la norme en vigueur et de protéger votre bassin des impuretés.
Tarif sur-mesure selon la configuration de l'escalier (forme et dimensions).

SONT EXCLUS DE LA GARANTIE


  • Un non-respect des conseils d'installation et d'utilisation du volet entraînant une usure anormale du produit.
  • Toute modification sur le volet en dehors de l'accord écrit du fabricant.
  • La décoloration des lames et une déformation due à une utilisation non conforme aux notices.
  • La dégradation des lames provoqué par le développement des algues lié à la photosynthèse.
  • Les dommages consécutifs aux conditions météorologiques : vents violents, chutes de neige, grêle, foudre.
Photos non contractuelles

Garanties

3 ans hors batterie(s)
