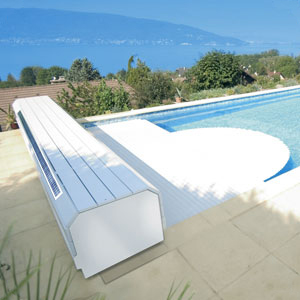

Volet automatique hors sol ABRIBLUE Banc Solar Energy

Le volet de sécurité BANC Solar Energy d'ABRIBLUE est la réponse à tous ceux qui souhaitent profiter de leur piscine tout en préservant l’esthétique de leur espace de détente et les avantages d’une alimentation solaire.

Le volet automatique pour piscine Banc Solar Energy est un volet hors sol solaire habillé de lisses de PVC ou de bois exotique. Son installation est particulièrement rapide et s'adapte sur la quasi totalité des bassins existants ou à réaliser. Son moteur tubulaire gère ses fins de course sans capteur externe, et est débrayable.

Le volet automatique pour piscine à énergie solaire permet de sécuriser votre piscine tout en limitant les travaux de raccordement.

Le dessus complètement amovible facilite les opérations de pose et de maintenance, ainsi que le nettoyage des lames.

Autonomie : l'alimentation du moteur est assurée par deux batteries alimentées par un panneau photovoltaïque à haut rendement. Placé en extérieur et correctement orienté, il fonctionne partout et toute l'année car il nécessite peu d'ensoleillement.

Pour plus de sécurité, le volet Banc Solar Energy est équipé d'un témoin sonore qui s'active lorsque la charge des batteries est réduite, tout en garantissant un dernier cycle complet ouverture / fermeture. Son autonomie en obscurité totale peut aller jusqu'à 40 cycles pour un bassin de 4 m x 8 m tout en laissant assez d'énergie pour une mise en sécurité.
Le verrouillage du volet apporte une sécurité optimale.

Pratique : les manœuvres d'ouverture et de fermeture ne se font que par une seule personne grâce à la clef de contact. 3 minutes suffisent pour enrouler ou dérouler le volet.

Économique : une moindre évaporation. Un meilleur bilan thermique pour une plus longue utilisation de la piscine à moindre coût. Une eau plus propre.
Le volet conserve la température de votre eau de piscine prolongeant ainsi la saison de baignade.

Volet automatique Banc Solar Energy

• Montage simplifié
• Encombrement réduit
• Protection
• Sécurité
• Isolation thermique

Wing system® : couvrir les surfaces latérales de votre piscine

Le système breveté Wing System® recouvre les surfaces latérales telles que les escaliers, les plages et les pataugeoires. Esthétique, totalement intégrée et adaptable au volet, la partie additionnelle se déploie facilement en un mouvement de rotation. Simple et pratique, le Wing System® est la solution la mieux adaptée aux surfaces latérales.

Contrainte technique : le volet doit être réalisé en lames ABRIBLUE 83 mm.

Caractéristiques techniques

Détails des lames

Coloris des lames

L'assemblage du tablier

Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche ( fig.1 ).

• Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame ( fig.2 ).
• Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier ( fig.3 ).

Des ailettes de 20 mm équipent les bouchons. Pour ajuster la largeur du tablier à celle du bassin, vous pouvez les retirer et éventuellement les remplacer par des ailettes de 10, 15, 25 ou 30 mm à nous commander. Attention, toute découpe de bouchon supprime sa garantie d’étanchéité et la garantie de rigidité de la lame et du tablier.

Pour décliqueter une lame, procéder de la façon inverse (de la fig.1) en appuyant sur la partie inférieure de la gorge femelle (lame de gauche) pour dégager le crochet supérieur de la partie mâle (lame de droite).

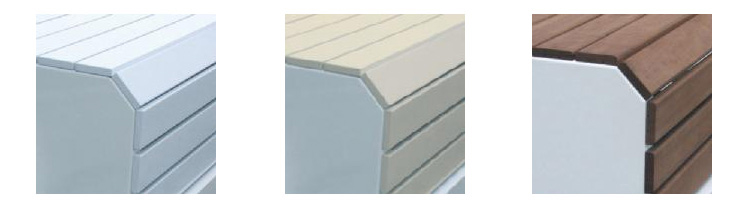

Coloris de l'habillage du banc du volet

Votre banc peut être recouvert de lisses blanches, sables ou de bois exotique. En accord avec l’ esthétique de votre piscine , l’habillage de votre banc est d’un entretien réduit pour une excellente tenue dans le temps. Le dessus de votre banc peut être amovible pour une grande facilité de nettoyage des lames.

Installation du volet

Placez la borne avec capteurs solaires du côté le plus exposé au soleil.

Sur piscines existantes, prévoir une découpe du nez des margelles pour permettre le passage du volet.

N’abîme pas les margelles car le réglage du niveau des pieds évite le surfaçage des margelles.

Pour piscines à angles vifs et rayon 15 cm maximum, positionnez l'axe des bornes de 15 cm vers l'intérieur du bassin. Pour piscines à angles avec rayon supérieur à 15 cm, nous contacter.

Découpes margelles

Préparation de la plage

Pour recevoir le banc du volet Solar Energy la plage doit avoir une surface plane de la largeur du banc jusqu’au bord du bassin de chaque coté du bassin pouvant accueillir des goujons express. La largeur sur laquelle le Banc Solar Energy est installé ne doit pas être sujette aux ombres portées ( bâtiments, végétation...).

L'encombrement

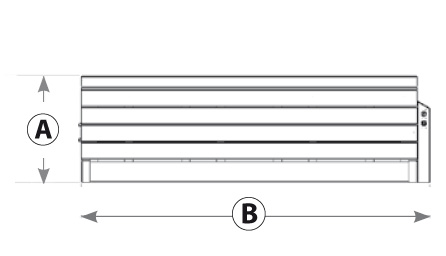

BANC DE FACE

Hauteur (A) :

• Longueur bassin inférieure à 12 m = 650 mm
• Longueur bassin supérieure à 12 m = 750 mm

Encombrement total (B) = largeur du bassin + 200 à 300 mm

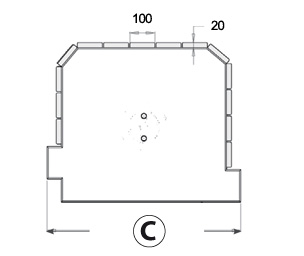

BANC DE PROFIL

Largeur du banc (C) :

• Longueur bassin inférieure à 12 m = 750 mm
• Longueur bassin supérieure à 12 m = 850 mm

Découpes des margelles

Piscine à angles vifs (1) , piscine à angle avec rayon (2) , Découpe en mm (X)

Découpe minimale de la margelle en fonction de la longueur de la piscine

Longueur tablier en mètres	Côte X en mm
4	290
5	300
6	310
7	320
8	330
9	340
10	350
11	360

L'axe du volet

• Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.
• La mécanique est débrayable et peut assurer à tout moment une mise en sécurité manuelle du bassin par déroulement complet de la couverture après avoir coupé l’alimentation électrique et libérer le câble moteur. Dans ce cas, les fins de courses seront à régler après remise en fonctionnement normal du volet.
• L’axe se positionne à l’aplomb du nez des margelles arrière ou à la fin d’un éventuel rayon et l’enrouleur est centré sur la largeur du bassin.
• Les 2 supports de pieds doivent être fixés horizontalement de niveau et pieds serrés contre le tube (à défaut, prévoir le serrage d’une bague d’arrêt à nous commander pour empêcher le jeu latéral).
• Les flasques du banc doivent être posées directement sur l’arase et de niveau. La poutrelle basse se situe du coté du bassin de nage.
• Nous vous conseillons de ne procéder aux fixations au sol qu’après avoir effectué un enroulement complet des lames pour vérifier le positionnement et les réglages.
• Il est nécessaire de découper les nez de margelles au niveau du passage des lames de façon à ce que les lames ne frottent pas contre lors du déroulement/enroulement du volet au risque de casser les bouchons.

L'alimentation du volet

• L’alimentation du moteur est assurée par deux batteries régulées électroniquement et alimentées par un panneau photovoltaïque à haut rendement et qui permettent une autonomie de 10 cycles (en charge pleine).
• Le panneau solaire est nécessairement placé en extérieur et correctement orienté : proscrire plein nord ! Une exposition directe minimum de 5 heures permet une utilisation normale partout en France et toute l’année.
• Un témoin sonore prévient d’une charge réduite des batteries tout en garantissant un dernier cycle complet d’ouverture/fermeture.

Système de sécurité

Le volet automatique Banc Solar Energy est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308. Ce système se compose de brides ABS + sangles + supports à fixer sur parois. Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum par paroi.

Le prix du volet comprend

• 2 pieds laqués blanc dont un avec contacteur à clé et panneau photovoltaïque
• 1 axe en composite (jusqu'à 5m)
• 1 tablier composé de lames PVC calcium / zinc coloris blanc
• 1 moteur
• 2 batteries
• 1 carte électronique de régulation
• 1 banc avec jeu de lisses
• 1 kit de sécurisation composé de brides et sangles en ABS à fixer sur paroi
• 1 mode d'emploi avec guide d'installation

Les équipement optionnels

Wing System

Le Wing System est une innovation Abriblue permettant de couvrir les surfaces latérales de façon à sécuriser l'ensemble du bassin.

Systèmes de sécurité

- Disponible en option, le système de sécurité Coverlock est un nouveau système de fixation de sécurité combinant simplicité d’utilisation et esthétisme.

Pour fermer le volet, la gâchette ergonomique du volet vient s’emboiter dans l’ergot. Il convient alors de sécuriser la fermeture de la couverture en appuyant sur la gâchette.

Pour l’ouverture, il suffit d'appuyer simultanément sur l’ergot et la gâchette pour libérer le volet de piscine avant de l'enrouler sur son axe.

Déclinable en 4 coloris (blanc, sable, bleu et gris), Coverlock est conforme à la norme NFP 90-308.

- Brides ABS + sangles + supports inox à fixer sous margelles disponibles en option

Wing System

Système de sécurité Coverlock
