Volet hors sol ECA BAHIA motorisé

Ref. 009465
Commutateur à clé à 3 positions,
Tablier flottant escamotable.
- Conforme à la norme NF P 90-308
*Tarifs TTC des volets avec lames blanches et selon une configuration de bassin type.
Coloris disponibles : blanc, sable, bleu ou gris.
D’autres combinaisons sont possibles, nous sommes à votre disposition pour établir un devis selon vos critères.
Le prix du volet complet ci-dessus comprend : l'enrouleur hors sol + le tablier + le système de sécurité (Bride ABS à fixer au mur et Sangle) + l'emballage.
Il ne comprend pas la découpe escalier (en option) et le transport (nous contacter).
Le Volet automatique hors sol ECA BAHIA




Volet automatique avec contacteur électrolyse
Le coffret électrique du volet Bahia avec fin de course est équipé d'un contacteur électrolyse permettant de réduire automatiquement la production de l’électrolyseur lorsque le volet est fermé.
Cette production réduite permet de traiter l’eau de la piscine sans provoquer de sur-chloration.
Pour cela, il suffit de raccorder le contact fermeture provenant du volet roulant à la prise du boîtier de commande de l’électrolyseur. Votre électrolyseur doit impérativement être compatible avec ce système.
Détails des lames du volet
Les lames du volet hors sol ECA Bahia motorisé sont conformes aux exigences de résistance de la norme NF P90-308
Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20 mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.


Ailettes de finition

Finition en forme

Roulettes de guidage
L'assemblage du tablier
- L'assemblage du tablier s'effectue par encliquetage des lames.
- Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1 et fig.2).
- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3).

Les découpes d'escalier
Lorsque le volet automatique Bahia sur roues est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).

Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).
La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.
Les découpes d'escalier sont en option : sur devis
Les découpes de margelles pour le positionnement de l'enrouleur
Encombrement de l'enrouleur
Découpe de margelles pour la mise en position de l'enrouleur
Longueur de piscine en m | 4 | 5 | 6 | 8 | 10 | 12 |
X : Côte X en mm | 250 | 265 | 285 | 305 | 335 | 350 |
Diamètre d'enroulement de la bobine (axe + lames)
Longueur piscine en m | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Bobine en mm | 290 | 320 | 360 | 390 | 430 | 460 | 470 | 490 | 530 | 540 | 560 |

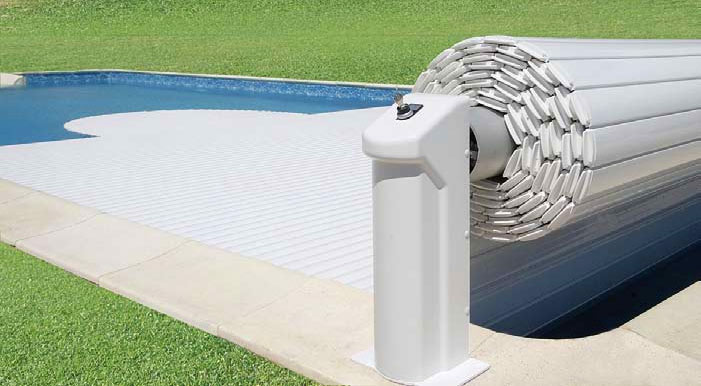

Vue d'ensemble du volet automatique BAHIA

Encombrement de l'enrouleur et découpe de margelle pour mise en position
Systèmes de sécurité
Votre volet hors sol ECA BAHIA motorisé est livré avec un dispositif anti-soulèvement. Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308.
Nous vous proposons 3 systèmes de sécurité au choix :
Système avec boucle et sangle en tissu
Installation : 2 types de fixation au choix
- Sur paroi (compris dans le prix du volet)
- Sur arase (en option) avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte) à choisir en fonction du niveau d'eau
- Visserie fournie
Utilisation : facile, sangle en tissu avec attache type « cartable ».
Couleur de la sangle : blanc.

Système de fixation boucle avec sangle en tissu, fixation sur paroi ou arase, deux hauteurs possibles
Système de fixation en ABS avec sangle en tissu (en option)
Installation : sur paroi ou sur arase, visserie fournie.
Utilisation : facile, sangle en tissu avec attache type « cartable ».
Couleur de la sangle : blanc.



Système de fixation en INOX 316L et sangle en ABS (en option)
Système de fixation ultra-résistant, esthétique et discret.
Installation facile - 2 types de fixation au choix :
- Fixation sur paroi.
- Fixation sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue 1 courte).
- Visserie fournie.
Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer puis replacer le cache.


Couleur de la sangle ABS assortie aux lames de votre bolet (Blanc, Sable, Gris, Bleu)

Ouverture sécurisée
Attention : système de fixation incompatible avec le traitement au sel
Combien faut-il d'attaches de sécurité avec votre couverture hors-sol sans habillage ?
Largeur max. intérieure du bassin | Côté Enrouleur | Côté Escalier | Total |
Largeur inf. ou égale à 3 m | 2 | 2 | 4 |
De 3 à 5 m | 3 | 3 | 6 |
De 5 à 7 m | 4 | 4 | 8 |
Inf. à 7 m | 5 | 5 | 10 |
Détails des volets automatiques BAHIA avec ou sans fin de course
Volet BAHIA ECO

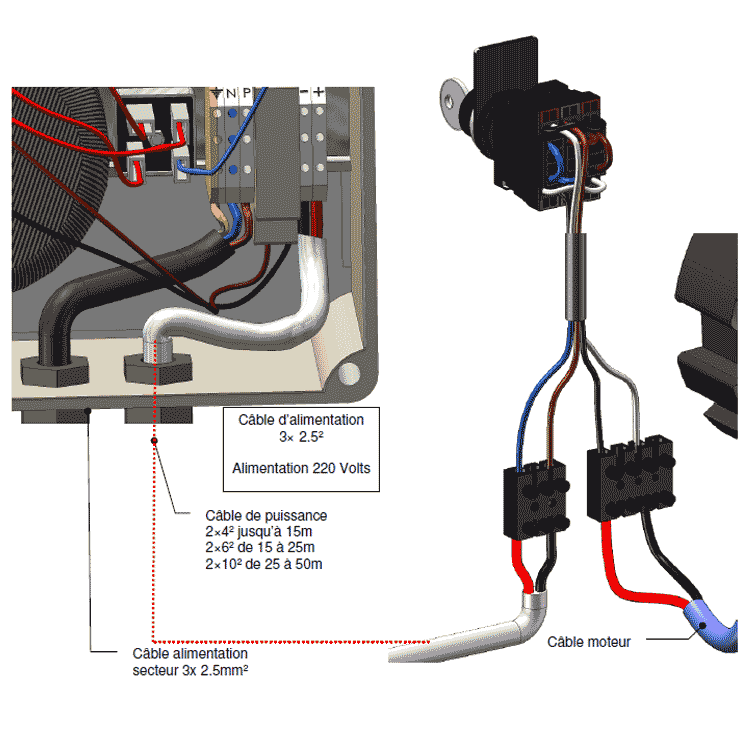

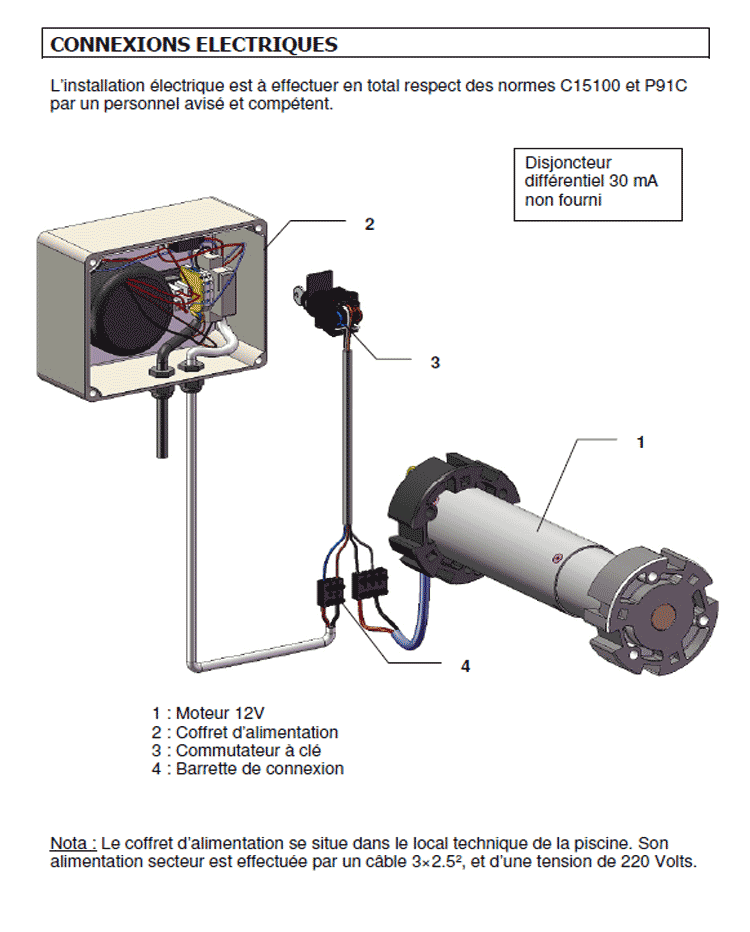

Schéma de câblage et section des câbles


Volet BAHIA (avec fin de course)
Schéma de câblage et section des câbles

Option contact pour électrolyseur au sel
Lorsque votre volet est fermé, si votre piscine est équipée d'un système de traitement par électrolyse au sel, vous devez réduire sa production, afin d'éviter une concentration de chlore pouvant s'avérer dommageable pour les lames.
Le volet NEO peut être équipé (en option) d'un coffret avec contact pour gestion de production de chlore par électrolyse.
Cette connexion à votre électrolyseur permettra de gérer automatiquement la production de chlore en fonction de l'ouverture ou de la fermeture du volet.

Emballage et Transport

Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
Garantie
3 ans Moteur + Coffret (hors main d'oeuvre)
3 ans pour la flottabilité et l'étanchéité des lames, hors déformation possible des lames en pvc en cas de températures trop élevées
3 ans pour la mécanique d'enroulement
Frais de livraison sur devis
Prix TTC.
