Volet automatique hors sol grande largeur EXTREM ROLL

Volet Extrem Roll
Prix conseillé fournisseur 2018 à partir de :
10828.80 €
Notre prix à partir de :
10828.80 € TTC
Volet piscine automatique EXTREM ROLL 12 m x 6 m
Ref. 026914
Dont eco-part. : 0,17 €
2707,2 € x 4 fois sans frais ou de 10 à 180 mensualités* *Suivant conditions, nous consulter
EUR 10828.80
Pour piscines de dimensions jusqu'à 14 x 7m maxi,
Pour un bassin sécurisé et une eau propre,
Gestion de fin de course électronique,
Axe aluminium motorisé avec diamètre large de 200 mm
Pieds adaptés
Alimentation par coffret électrique installé dans le local technique
  • Conforme à la norme NF P 90-308
Disponible
Volet automatique pour grandes piscines de 12 x 6m à 14 x 7m ou 98m2 maximum.
Dimensions intérieuresTarifs TTC*Tarifs promotionnels TTC valables jusqu'au 15 août 2018*
12 m x 6 m10828,80€ TTC6699€ TTC
14 m x 7 m12165,60€ TTC7299€ TTC
12 m x 8 m12481,20€ TTC7499€ TTC

* Tarif présenté pour bassin rectangulaire avec lames blanches. Prix départ usine.
Prévoir impérativement 2 personnes pour la réception.
Autres dimensions possibles, contactez-nous gratuitement au
Contactez nous

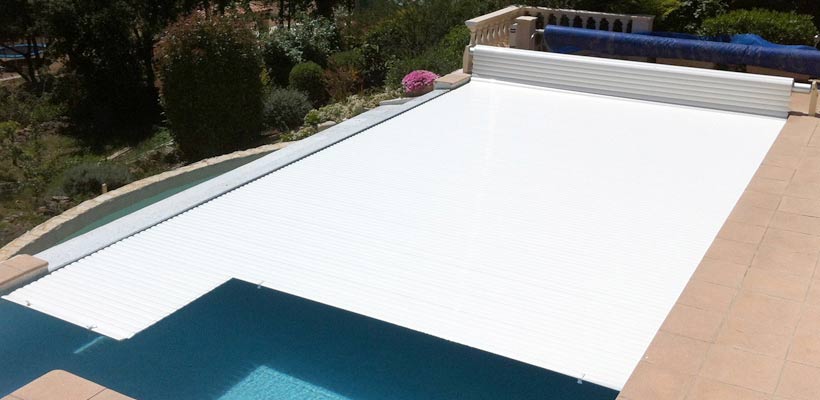

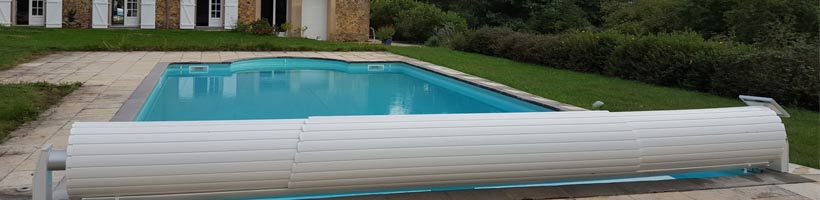

Volet Extrem Roll
Volet Extrem Roll

Le volet EXTREM ROLL en détail



- Ce volet est spécifiquement adapté aux grandes piscines. Ses dimensions particulièrement larges en font la solution unique et idéale pour tous les bassins de taille importante.

- Il permet de sécuriser votre piscine tout en limitant les travaux d'installation grâce à un simple câble reliant le volet au coffret électrique installé dans le local technique de votre piscine.

- Les manœuvres d'ouverture et de fermeture ne se font que par une seule personne grâce à la clef de contact. 3 minutes suffisent pour enrouler ou dérouler le volet.

- Verrouillable pour une sécurité optimale.

- Le volet conserve la température de votre eau de piscine, prolongeant ainsi la saison de baignade.

- Il limite l'évaporation de l'eau et réduit le nettoyage, maintenant l'eau plus propre.

- Les lames opaques empêchent la photosynthèse propice au développement des algues.

- Encombrement réduit grâce au moteur situé dans l’axe du rouleau, permettant ainsi l'escamotage des pieds pendant la période hivernale.

- Installation facile et rapide
- Montage simplifié
- Encombrement réduit
- Protection et sécurité
- Très bonne isolation thermique
- Enroulement et déroulement automatique

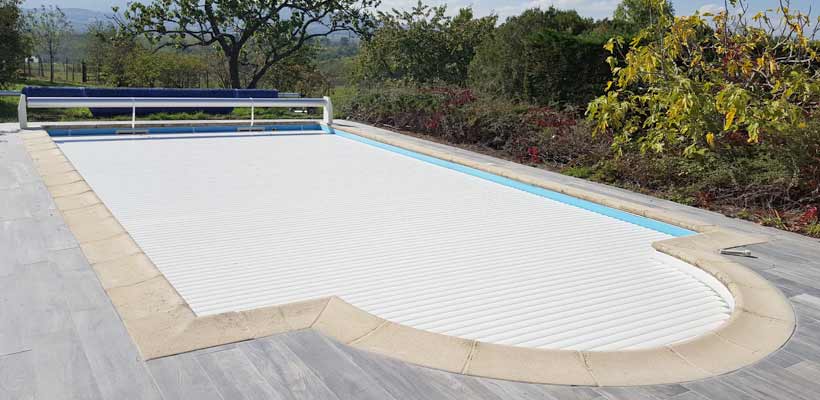

Volet Extrem roll

Volet Extrem Roll

Caractéristiques techniques


Conformité
NFP90-308
Borne rigide en aluminium laqué blanc/beige avec contacteur à clef
1
Borne rigide en aluminium laqué blanc/beige
1
Fixations des bornes
Chevilles / tire-fond + vis
Moteur électrique
Dans l'axe, 24 V tubulaire avec fins de courses réglables
Coffret électrique
220 V / 24 V
Ouverture / fermeture
Contacteur à clef, 3 positions
Diamètre Axe enroulement
200 mm
Conditions d'utilisation
Compatible toutes saisons
Dimension maxi
14 x 7m ou 98m2

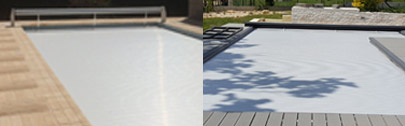

Gros plans sur le volet

Volet Extrem Roll finition equerre
finition en equerre
Volet Extrem Roll finition lisse
finition lisse

Volet Extrem Roll tablier
tablier
Volet Extrem Roll pied large
pied large

Détails des lames


Largeur des lames
73 mm
Épaisseur des lames
17,5 mm
Lames
Traitement anti-tâches
Composition des lames
Calcium / zinc
Emboîtement des lames
Système simple d'accrochage mâle - femelle
Bouchonnage des lames
Capuchons soudés en usine
Compatibilité des formes de piscines
Formes rectangulaires (autres formes nous consulter)
Option escalier
Nous consulter

Coloris


Coloris des pieds

Coloris des pieds volet Extrem Roll
1. Blanc
2. Sable
3. Gris
4. Gris anthracite granulé (plus value)
Coloris des lames standards

Coloris des lames standards volet Extrem Roll
1. Blanc
2. Sable
3. Bleu
4. Gris

Coloris des lames solaires

Coloris des lames solaires volet Extrem Roll
1. Bleu/Noir
2. Gris/Noir
Coloris des lames polycarbonate

Coloris des lames polycarbonate volet Extrem Roll
1. Transparent
2. Transparent sur fond noir
3. Gris nacré
4. Bleu transparent sur fond noir (non conforme)

Installation du volet


Installer le coffret électrique dans le local technique (Respecter la norme électrique C.15.100).

Prévoir alimentation électrique par câble deux fils (2 x 6 mm²). Câbles non fournis.

Découpes margelles
Sur piscines existantes, prévoir une découpe des margelles pour permettre le passage du volet.

N’abîme pas les margelles car le réglage du niveau des pieds évite le surfaçage des margelles.

Pour piscines à angles vifs et rayon 15 cm maximum, positionnez l'axe des bornes de 15 cm vers l'intérieur du bassin.

Pour piscines à angles avec rayon supérieur à 15 cm, nous contacter.
Découpe des margelles
Découpes margelles

1. Fixez les bornes et réglez l'horizontalité.
2. Mettre en place l'axe d'enroulement.
3. Assemblez les lames formant le tablier.
4. Mettre en place le kit de sécurisation.
5. Faire les réglages de fin de course.

Le montage des lames du volet automatique EXTREM ROLL


Montage des lames du volet
- Assembler les lames les unes dans les autres, engager en premier (fig.1) le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche.
- Reproduire le mouvement d’oscillation (fig.2) jusqu’à emboitage complet de la lame.
- Fixer le 1er lai équipé des sangles d’enroulement à l’aide des pinces sangles. Répartir de manière égale le jeu latéral du tablier.
- Des ailettes de 20 mm équipent les bouchons. Pour ajuster la largeur du tablier à celle du bassin, vous pouvez les remplacer par des ailettes de 10, 15, 25 ou 30 mm (à nous commander).
- Pour décrocher une lame, procéder de la façon inverse (de la fig.1) en appuyant sur la partie inférieure de la gorge femelle (lame de gauche) pour dégager le crochet supérieur de la partie mâle (lame de droite).


Assemblage lames du volet

Le câblage



1. Local technique.

2. Câble puissance moteur 24V :

2 x 8cmm² si L < 15cm

OU

2 x 10mm² si 15 < L < 30 m.

3. Bassin.
Cablage du volet

(Réalisation par une personne habilitée en respect de la NF C15-100) Prévoir une protection différentielle 30 mA en tête de la ligne 220 volts (3 x 2.5 mm² 10A) qui alimente transformateur 220v / 12v. Consulter un spécialiste pour des longueurs supérieures à 30 m.

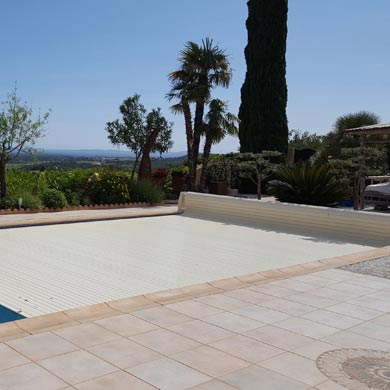

Volet Extrem Roll

Préparation de la plage


Pour recevoir les pieds du EXTREM ROLL, la plage doit avoir une surface plane de 250 mm x 100 mm de chaque coté du bassin pouvant accueillir des goujons express.

Dimensions de la plage accueillant le volet

L'axe du volet


- Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.

- L’axe se positionne à l’aplomb du nez des margelles arrière ou à la fin d’un éventuel rayon et l’enrouleur est centré sur la largeur du bassin.

- Les 2 supports de pieds du EXTREM ROLL doivent être fixés horizontalement de niveau et pieds serrés contre le tube (à défaut, prévoir le serrage d’une bague d’arrêt à nous commander pour empêcher le jeu latéral).

- Nous vous conseillons de ne procéder aux fixations au sol qu’après avoir effectué un enroulement complet des lames pour vérifier le positionnement et les réglages.

- Il est nécessaire de découper les nez de margelles au niveau du passage des lames de façon à ce que les lames ne frottent pas contre lors du déroulement/enroulement du volet au risque de casser les bouchons.

Conseils d'installation


L’installation électrique doit être réalisée en respect de la norme C15-100.

- Relier le bassin et tout équipement à la terre pour évacuer tous les courants vagabonds qui accentuent les phénomènes d’oxydation des métaux utilisés (inox 316, aluminium 6060 anodisé ou laqué au béckryzing).

- La multiplication des solutions de traitement de l’eau nous conduit à dégager notre responsabilité et notre garantie en cas de non respect de l’équilibre de l’eau. En cas d’utilisation d’appareil produisant une réaction électrochimique qui accélère la corrosion des métaux, veillez à prendre toute disposition pour en limiter les effets néfastes. En général, il convient d’avoir à l’esprit que le besoin de production d’agent oxydant est réduit de 75 à 90% entre un volet ouvert et un volet fermé. Un coffret électrique est adaptable pour communiquer la position du volet à l’appareil de traitement.

- Le coffret électrique, installé dans un lieu sec, doit être protégé par un disjoncteur 10A et un différentiel 30mA.

- Tous les câbles seront reliés dans des boîtiers de dérivation étanches accessibles et hors volume 0 de la piscine.

Câblage électrique nécessaire au départ du coffret électrique du volet vers la mécanique de l’enrouleur :

Modèle de voletDistance du local à la piscineSection câble électriqueCapteurs fins de course moteurCommutateur
EXTREM ROLL< 15 m2 x 8 mm²Déjà reliésDéjà reliés
EXTREM ROLL< 30 m2 x 10 mm²Déjà reliésDéjà reliés


SONT EXCLUS DE LA GARANTIE

- Le non-respect des conseils d'installation et d'utilisation du volet qui entraine une usure anormale du produit.
- Toute modification sur le volet en dehors de l'accord écrit du fabricant.
- La décoloration des lames, une déformation due à une utilisation non conforme aux notices ainsi que l’immersion des moteurs.
- Les dégradations consécutives aux conditions météorologiques : vents violents, chutes de neige, grêle violente, orage (foudre).

Garantie

3 ans sur la motorisation
5 ans sur pieds, axe et lames
