Chauffage piscine, chauffez l'eau de votre bassin toute l'année Échangeur de chaleur pour piscine Echangeurs à plaques Zodiac URANUS Echangeurs à plaques Zodiac URANUS
Echangeurs thermiques à plaques titane hautes performances,
adaptés pour chauffer l'eau de piscine par échange thermique avec le circuit de chauffage domestique,
compatible avec : pompe à chaleur, chaudière, géothermie, solaire...,
compatible avec tous traitements de l'eau et avec l'eau salée,
installation simple.
adaptés pour chauffer l'eau de piscine par échange thermique avec le circuit de chauffage domestique,
compatible avec : pompe à chaleur, chaudière, géothermie, solaire...,
compatible avec tous traitements de l'eau et avec l'eau salée,
installation simple.
Présentation de l'échangeur à plaques Zodiac URANUS
L'échangeur à plaques Zodiac URANUS va permettre le transfert de chaleur en provenance d'un circuit de chauffage (chaudière gaz fioul, pompe à chaleur et autres) vers le circuit d'eau de la piscine.
Grâce au transfert de calories par le contact des plaques au sein de l'échangeur, l'eau de piscine va chauffer.
Vous allez ainsi faire l'économie d'un appareil de chauffage dédié uniquement à la piscine et du coût de sa maintenance.
En détail
Echangeur à plaques en TITANE spécial piscine, à raccorder en by-pass sur le circuit de filtration.
Deux versions sont disponibles en fonction de vos attentes :
- une version URANUS NU pour un échange basique des calories d'un circuit à l'autre,
- une version URANUS PLUS avec régulation et circulateur intégrés :
Ensemble précâblé avec thermostat de régulation à affichage digital pour une sélection de la température degré après degré, circulateur 3 vitesses, contrôleur de débit, interrupteur marche/arrêt et voyants...
L'échangeur URANUS PLUS est entièrement monté et pré-câblé, avec:
- Circuit primaire avec circulateur, 2 vannes 1/4 tour, clapet anti retour, douilles à souder Ø20/22.
- Circuit secondaire raccordement PVC Ø50mm.
- Alimentation par prise de courant 230V.
- Bouchon de purge ou de vidange.
- Thermostat digital.
- Contrôleur de débit.
Deux versions sont disponibles en fonction de vos attentes :
- une version URANUS NU pour un échange basique des calories d'un circuit à l'autre,
- une version URANUS PLUS avec régulation et circulateur intégrés :
Ensemble précâblé avec thermostat de régulation à affichage digital pour une sélection de la température degré après degré, circulateur 3 vitesses, contrôleur de débit, interrupteur marche/arrêt et voyants...
L'échangeur URANUS PLUS est entièrement monté et pré-câblé, avec:
- Circuit primaire avec circulateur, 2 vannes 1/4 tour, clapet anti retour, douilles à souder Ø20/22.
- Circuit secondaire raccordement PVC Ø50mm.
- Alimentation par prise de courant 230V.
- Bouchon de purge ou de vidange.
- Thermostat digital.
- Contrôleur de débit.

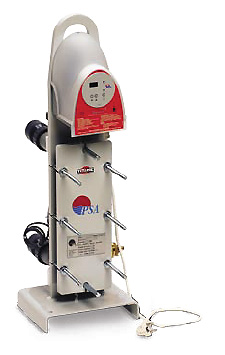

URANUS PLUS complet

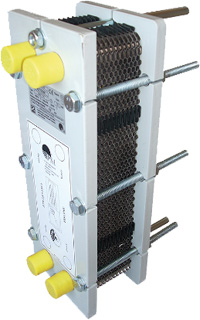

URANUS NU

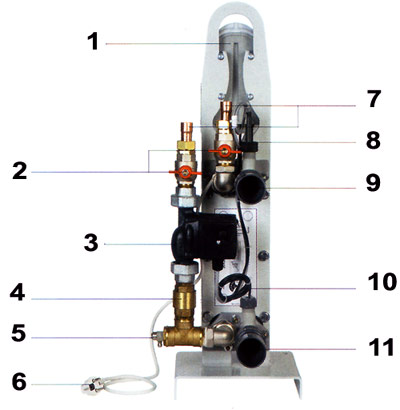

Composition URANUS PLUS
1 - coffret de commande avec régulateur digital
2 - vannes 1/4 de tour
3 - circulateur
4 - clapet anti retour
5 - vidange circuit primaire
6 - prise de courant
7 - douilles à souder
8 - contrôleur de débit
9 - sortie eau de piscine
10 - sonde thermostat
11 - entrée eau de piscine
2 - vannes 1/4 de tour
3 - circulateur
4 - clapet anti retour
5 - vidange circuit primaire
6 - prise de courant
7 - douilles à souder
8 - contrôleur de débit
9 - sortie eau de piscine
10 - sonde thermostat
11 - entrée eau de piscine
Caractéristiques générales
| Modèle | URANUS PLUS 35/ NU 35 | URANUS PLUS 70/ NU 70 | URANUS PLUS 120/ NU 120 | URANUS PLUS 240/ NU 240 |
| Puissance maxi circuit primaire 90°c | 35 kW | 70 KW | 120 KW | 240 KW |
| Puissance maxi circuit primaire 60°c | 20 kW | 40 KW | 65 KW | 130 KW |
| Puissance maxi circuit primaire 45°c | 13 kW | 25 KW | 31 KW | 57 KW |
| Pression maxi (b) | 2 | 2 | 2 | 2 |
| Température maxi admisible | 90°c | 90°c | 90°c | 90°c |
| Débit circuit primaire (chauffage) | 1.5 m³/h | 3,1 m³/h | 3,53 m³/h | 7,06 |
| Débit circuit secondaire (piscine) | 1.5 m³/h | 3 m³/h | 4,16 m³/h | 8,32 m³/h |
| Perte de charge circuit primaire (mCE) | 1,6 | 1,7 | 2,19 | 2,70 |
| Perte de charge circuit secondaire (mCE) | 1,7 | 1,8 | 3,29 | 3,96 |
| Raccordement primaire (chauffage) | 26/34 mm | 26/34 mm | 32/42 mm | 32/42 mm |
| Raccordement secondaire | PVC Ø 50 mm | PVC Ø 50 mm | PVC Ø 50 mm | PVC Ø 50 mm |
| Alimentation électrique | Monophasé 230V / 50Hz | Monophasé 230V / 50Hz | Monophasé 230V / 50Hz | Monophasé 230V / 50Hz |
| Poids (kg) | 37 | 38 | 65 | 70 |
Dimensions (en mm)

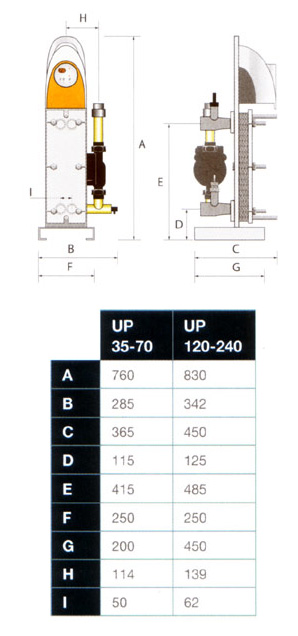

URANUS PLUS

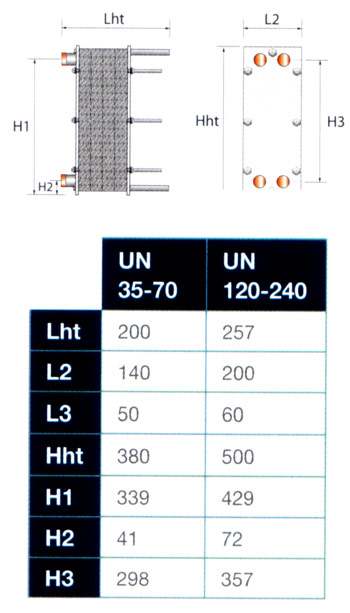

URANUS NU
Schémas de raccordement
Schéma de raccordement sur chaudière (installation en by-pass sur le circuit de filtration)
Installation dans le local technique à proximité de la chaudière, en by-pass à la sortie du circuit de filtration.
Alimentation électrique en mono 230 Volts avec protection par un disjoncteur différentiel 30mA en tête de ligne (non fourni).
Alimentation électrique en mono 230 Volts avec protection par un disjoncteur différentiel 30mA en tête de ligne (non fourni).
Raccordement sur pompe à chaleur - géothermie, avec ballon tampon
Idéal pour les installations de chauffage avec pompes à chaleur ou géothermie: l'échangeur est à dimensionner en fonction des besoins en chauffage de la piscine et de la puissance de la pompes à chaleur ou géothermie.
Il est conseillé d'installer un ballon tampon (voir schéma de raccordement).
Il est conseillé d'installer un ballon tampon (voir schéma de raccordement).
Photos non contractuelles
