Chauffage piscine, chauffez l'eau de votre bassin toute l'année Échangeur de chaleur pour piscine Echangeurs Zodiac HEAT LINE Echangeurs Zodiac HEAT LINE
Echangeurs tubulaires, tubes en titane compatibles avec tous traitements d'eau,
pour piscines jusqu'à 200 m3
installation simple,
robustesse maximum
pour piscines jusqu'à 200 m3
installation simple,
robustesse maximum
Echangeurs thermiques Zodiac HEAT LINE spécial piscine
Les échangeurs Zodiac HEAT LINE sont des échangeurs thermiques multitubulaires adaptés pour le chauffage de l'eau de piscine à partir du circuit d'eau de chauffage domestique (chaudière gaz fioul, pompe à chaleur haute température, géothermie, panneaux solaires...)
La conception est robuste avec :
Enveloppe en noryl/polyamide injecté
Faisceau de tubes en TITANE (anti-corrosion) compatible avec tous traitements de l'eau et l'eau salée.
Deux versions sont proposées :
Version HEAT LINE NU
Cette version ne dispose pas de régulation et permet un échange thermique direct des calories d'un circuit à l'autre
Description :
1 - sortie eau circuit primaire chauffage
2 - doigt de gant
3 - entrée eau de piscine
4 - bouchon de vidange
5 - sortie eau de piscine
6 - piquage en attente pour contrôleur de débit
7 - clapet anti-retour
8 - entrée eau circuit primaire chauffage
9 - enveloppe polyamide injecté
Description :
1 - sortie eau circuit primaire chauffage
2 - doigt de gant
3 - entrée eau de piscine
4 - bouchon de vidange
5 - sortie eau de piscine
6 - piquage en attente pour contrôleur de débit
7 - clapet anti-retour
8 - entrée eau circuit primaire chauffage
9 - enveloppe polyamide injecté
Echangeur Zodiac HEAT LINE NU
Version complète HEAT LINE PLUS
Cette version dispose d'une régulation pour gérer l'échange thermique des calories d'un circuit à l'autre.
Ensemble prémonté avec circulateur 3 vitesses, clapet anti-retour. Appareils pré-câblés avec thermostat de régulation digital avec M/A-voyant-temporisation, circulateur avec raccords galvanisés, contrôleur de débit et prise de courant. Enveloppe en noryl/polyamide injecté. Faisceau de tubes en TITANE anti-corrosion.
1 - sonde régulateur
2 - circulateur
3 - coffret de commande avec thermostat digital
4 - clapet anti retour
5 - contrôleur de débit
6 - entrée de l'eau de piscine
7 - sortie eau de piscine
Ensemble prémonté avec circulateur 3 vitesses, clapet anti-retour. Appareils pré-câblés avec thermostat de régulation digital avec M/A-voyant-temporisation, circulateur avec raccords galvanisés, contrôleur de débit et prise de courant. Enveloppe en noryl/polyamide injecté. Faisceau de tubes en TITANE anti-corrosion.
1 - sonde régulateur
2 - circulateur
3 - coffret de commande avec thermostat digital
4 - clapet anti retour
5 - contrôleur de débit
6 - entrée de l'eau de piscine
7 - sortie eau de piscine
Echangeur Zodiac HEAT LINE PLUS
Caractéristiques techniques
| Modèle | HEAT LINE PLUS 20/ NU 20 | HEAT LINE PLUS 40/ NU 40 | HEAT LINE PLUS 70/ NU 70 |
| Volume maximum* | 50 m3 | 120 m3 | 200 m3 |
| Puissance maxi circuit primaire 90°c | 20 kW | 40 KW | 70 KW |
| Puissance maxi circuit primaire 60°c | 8,5 kW | 17 KW | 30 KW |
| Puissance maxi circuit primaire 45°c | 4 kW | 8 KW | 14 KW |
| Pression maxi | 2 bars | 2 bars | 2 bars |
| Température maxi admissible | 90°c | 90°c | 90°c |
| Poids | 8kg | 8kg | 9kg |
| Raccordements PRIMAIRE chauffage | Ø26/34 | Ø26/34 | Ø26/34 |
| Raccordements SECONDAIRE piscine | PVC Ø50 ou 63 | PVC Ø50 ou 63 | PVC Ø50 ou 63 |
| Débit PRIMAIRE chauffage | 0,9m³/h | 1,7m³/h | 3m³/h |
| Débit maxi SECONDAIRE piscine | 10m³/h | 15m³/h | 20m³/h |
| Perte de charge (mce) Primaire chauffage | 0,15 | 0,2 | 0,3 |
| Perte de charge (mce) Secondaire piscine | 0,5 | 0,8 | 1 |
* Primaire 90°C, bassin de plein air privé, climat tempéré, avec couverture isotherme, du 15/05 au 15/09

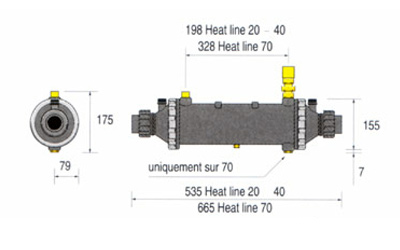

Dimensions (en mm) de l'échangeur Zodiac HEAT LINE NU
Dimensions (en mm) de l'échangeur Zodiac HEAT LINE PLUS
Exemple d'installation
- Dans le local technique, à proximité de la chaudière, à la sortie de la filtration, sans by pass.
- Position horizontale en ligne sur la tuyauterie, alimentation du circuit primaire par le haut.
- Alimentation électrique en mono 230 Volts avec protection par un disjoncteur différentiel 30mA en tête de ligne (non fourni).
- Possibilité d'inverser le sens de circulation du circuit primaire et secondaire en retournant l'échangeur.
Schéma de montage de l'échangeur Zodiac HEAT LINE PLUS
Photos non contractuelles
