Coffrets électriques SPACIUM

Ref. 007950
Fixation murale,
Vendu avec ou sans disjoncteur.
- Alimentation en Monophasé
- Triphasé

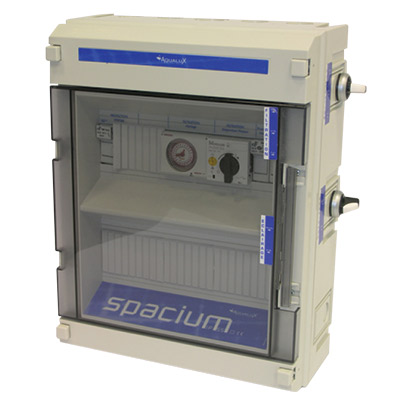

Présentation du coffret électrique Spacium
Le coffret électrique vous permet de commander et de protéger votre pompe de filtration, vous pouvez alimenter et protéger le ou les projecteurs de votre piscine. Suivant les modèles vous pouvez également commander et protéger d'autres équipements tels que surpresseurs, électrolyseurs, pompes doseuses, etc.
Attention : en respect des normes électrique C15-100 l'alimentation électrique du coffret électrique de filtration devra être protégé par un différentiel de 30mA
Le modèle SPACIUM possède un volet de protection des modules électriques permettant l'accès au disjoncteur et aux fusibles. Les boutons de commande sont situés sur le coté droit.
Caractéristiques techniques
Composants
- Protection du circuit de commande (interrupteur, horloge) par coupe-circuit phase + neutre.
- Protection du transformateur (si projecteur).
- Transformateur 230V - 12V (si projecteur) conforme EN61558 - 2 - 6.
- Circuit primaire protégé par coupe-circuit phase + neutre.
- 2 sorties 25A 12V pour les modèles 2 projecteurs.
- nterrupteur 3 positions (Manuel, Arrêt, Automatique) pour la filtration.
- Interrupteur 3 positions (Manuel, Arrêt, Automatique) pour l'option asservissement
- Borne de mise à la terre.
- Les départs asservis sont utilisés pour le branchement de systèmes de traitement automatique (électrolyseurs, pompe doseuses...).
- Les disjoncteurs montés sont de type bipolaire (pour les versions monophasées) et tripolaires (pour les versions triphasées).
- Pour une pompe triphasée commandez un modèle sans disjoncteur + le disjoncteur tripolaire adapté (voir le tableau de sélection).
- Le coffret de commande
Emplacement du coffret
L'aération doit être correcte, l'accès doit être libre, aucun objet ne doit être entreposé devant celui-ci.
Les organes de manoeuvre des appareils sont situés entre 1m et 1,80m au-dessus du sol fi ni.
Cette hauteur est limitée à 1,30m dans les locaux pour handicapés ou pou personnes âgées. (C15-100 et 771,558).
Il est interdit dans les volumes 0,1 et 2. (C15-100 et 702,51).
Il doit être placé à plus de 3,50m de la piscine de préférence dans un local technique.

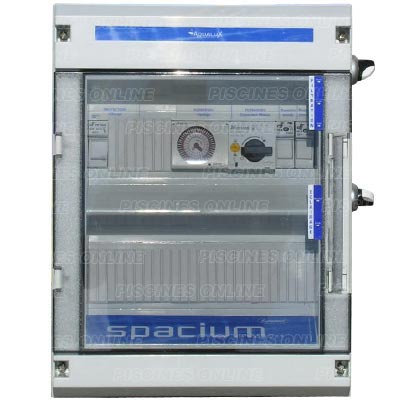

Détails du coffret de commande

2. Disjoncteur magnéto-thermique
3. Fusibles pour protection pompe et projecteur
4. Bouton de commande de la filtration
5. Bouton de commande pour projecteur(s)
6. Contacteur permettant l'asservissement d'équipements optionnels
7. Bornier pour l'alimentation électrique du coffret 220V (ou 380V)
8. Transformateur pour projecteur(s)
9. Bornier de raccordement de projecteur(s) + fusible de protection basse tension
Les câbles d'alimentations
La section des câbles doit supporter l'intensité prévue. La longueur des câbles ne doit pas engendrer une chute de tension de plus de 5% depuis l'origine de l'alimentation (C15-100 section 525). Le tableau 1 donne pour un câble en cuivre, en fonction de la section et de l'alimentation, l'intensité maximale admissible et la longueur maximale pour cette intensité. Le circuit d'éclairage TBTS (12V) de la piscine : le tableau 2 donne pour un câble en cuivre la longueur maximale admissible, en fonction de la puissance du transformateur et de la section du câble. Les règles de dimensionnement et de protection de circuit d'éclairage TBTS sont donnés dans le guide UTE C15-559. Pour les chutes de tension les règles peuvent ne pas être appliquées pour les piscines à usages domestique au détriment de la durée de vie des matériels et de l'éclairage.
Tableau indicatif des intensités pour le calibrage des disjoncteurs
Installations monophasées 230V
Puissance de la pompe de filtration (kW / CV) | Calibre disjoncteur | Intensité absorbée |
0,25 / 0,33 | 1,6 / 2,5 | 2,2 A |
0,37 / 0,50 | 2,4 / 4,0 | 3,12 A |
0,55 / 0,75 | 4 / 6,3 | 4,76 A |
0,75 / 1 | 4 / 6,3 | 6,01 A |
1,1 / 1,5 | 6 / 10 | 7,60 A |
1,5 / 2 | 10 / 16 | 10,40 A |
Installations Triphasées 400V
Puissance de la pompe de filtration (kW / CV) | Calibre disjoncteur | Intensité absorbée |
0,25 / 0,33 | 1,0 / 1,6 | 0,9 A |
0,37 / 0,50 | 1,0 / 1,6 | 1,2 A |
0,55 / 0,75 | 1,6 / 2,5 | 1,60 A |
0,75 / 1 | 1,6 / 2,5 | 2 A |
1,1 / 1,5 | 2,5 / 4 | 2,60 A |
1,5 / 2 | 2,5 / 4 | 3,50 A |
2,2 / 3 | 4 / 6,3 | 5 A |
3 / 4 | 6 / 10 | 6,60A |
Les volumes de sécurité des piscines

Conditions d'installation électrique
Volume | Appareillages | Appareils d'utilisation |
0 | TBTS | TBTS |
1 | Pour les petites piscines, un socle de prise de courant protégé par un système différentiel assigné au plus à 30mA est admis à plus de 1,25m du bassin et au moins 0,3m du sol fini | TBTS |
2 | TBTS Transformateur de séparation (installé en dehors des volumes 0, 1, 2). Alimentation protégée par un système différentiel assigné au plus à 30mA | Luminaire de classe ll |
TBTS Transformateur de séparation (installé en dehors des volumes 0, 1, 2). Alimentation protégée par un système différentiel assigné au plus à 30mA
Schema d'installation du coffret électrique
1. Coffret électrique
3. Projecteur
2. Pompe de filtration
4. Option : Surpresseur, pompe doseuse, etc.

Garantie
2 ans
