Coffrets électriques PANORAMA et MODULO

CCEI
Ref. Abatik: 009180
Ref. Fournisseur: PF10D104
Coffret Électrique PANORAMA PA20 4A/6A
269,90 € TTC
67.475 € x 4 sans frais ou de 10 à 180 mensualités *
En stock
Frais de port offerts (France)
Frais de port à prévoir Hors France Métropolitaine
Prix conseillé fournisseur 181 €
* Suivant conditions, nous consulter
Devis gratuit
Descriptif

Le rôle du coffret électrique

Le coffret électrique vous permet de commander et de protéger votre pompe de filtration, vous pouvez alimenter et protéger le ou les projecteurs de votre piscine.

Suivant les modèles vous pouvez également commander et protéger d'autres équipements tels que surpresseurs, électrolyseurs, pompes doseuses, etc.


Les modèles PANORAMA ET MODULO

Ces deux modèles possèdent un volet de protection des modules électriques permettant l'accès au disjoncteur et aux fusibles.


  • Enveloppe IP55 (résistant aux projections d'eaux compatible local humide).
  • Protection du circuit de commande (interrupteur, horloge) par coupe-circuit phase + neutre.
  • Protection du transformateur (si projecteur).
  • Transformateur 230V - 12V (si projecteur) conforme EN61558 - 2 - 6.
  • Circuit primaire protégé par coupe-circuit phase + neutre.
  • Interrupteur 3 positions (Manuel, Arrêt, Automatique) pour la filtration.
  • Interrupteur 3 positions (Manuel, Arrêt, Automatique) pour l'option asservissement.
  • Interrupteur 2 positions (Marche, Arrêt) pour projecteur(s)).
  • Borne de mise à la terre.
  • Les départs asservis sont utilisés pour le branchement de systèmes de traitement automatique (électrolyseurs, pompe doseuses, etc.).
  • Pour une pompe triphasée commandez un modèle sans disjoncteur + le disjoncteur tripolaire adapté (voir le tableau de sélection).

Les coffrets électriques PANORAMA et MODULO sont équipés d'une horloge mécanique programmable par tranche de 30 minutes.

Choisissez un coffret électrique CCEI, pour :

Le fonctionnement optimal de votre piscine : Alimentation, protection et contrôle des différents équipements électriques de votre piscine : pompe de filtration, balai, projecteurs, etc.

Votre tranquillité d'esprit : Des coffrets électriques pratiques et conformes aux normes de sécurité en vigueur.

La garantie CCEI : 35 ans d’expérience, Des produits conçus et fabriqués en France, Des équipes techniques et commerciales efficaces et à votre écoute.

Confort d'utilisation : Fenêtre d’accès transparente pratique offrant une meilleure visibilité de l’état du système (horloge, disjoncteur), Entrée de câbles intégrée dans le boîtier , Sécurité des personnes et des équipements, Protection des pompes par disjoncteurs, Transformateur conforme à la norme NF EN61558.


La gamme PANORAMA

Les références indiquées tiennent compte d'un disjoncteur calibré jusqu'à 6,3 A (1 cheval monophasé), à l'exception des modèles "sans disjoncteur".



Coffret PANORAMA 20


Coffret Électrique pour piscine PANORAMA PA 20
Coffret Électrique pour piscine PANORAMA PA 20

Modèle Filtration Alimentation Surpresseur Départ prise 230 V asservie filtration Alimentation Projecteur Départ Asservi Filtration Interrupteur Différentiel 30mA
PANORAMA PA20 sans disjoncteur Horloge de programmation journalière - Oui - - -
PANORAMA PA20 Horloge de programmation journalière - Oui - - -
PANORAMA PA20 avec différentiel Horloge de programmation journalière - Oui - - Oui


Coffret PANORAMA PA 330/PA 370


Coffret Électrique pour piscine PANORAMA PA 330 PA 370
Coffret Électrique pour piscine PANORAMA PA 330 PA 370

Modèle Filtration Alimentation Surpresseur Départ prise 230 V asservie filtration Alimentation Projecteur Départ Asservi Filtration Interrupteur Différentiel 30mA
PANORAMA PA330 sans disjoncteur Horloge de programmation journalière - - 1 x 300W - -
PANORAMA PA330 Horloge de programmation journalière - - 1 x 300W - -
PANORAMA PA330 avec différentiel Horloge de programmation journalière - - 1 x 300W - Oui
PANORAMA PA370 sans disjoncteur Horloge de programmation journalière - - 2 x 300W - -
PANORAMA PA370 Horloge de programmation journalière - - 2 x 300W - -
PANORAMA PA370 avec différentiel Horloge de programmation journalière - - 2 x 300W - Oui


Coffret PANORAMA PA 33PS/PA 37PS


Coffret électrique PANORAMA PA 33 PA 37
Coffret électrique PANORAMA PA 33 PA 37

Modèle Filtration Alimentation Surpresseur Départ prise 230 V asservie filtration Alimentation Projecteur Départ Asservi Filtration Interrupteur Différentiel 30mA
PANORAMA PA33PS sans disjoncteur Horloge de programmation journalière Oui - 1 x 300W - -
PANORAMA PA33PS Horloge de programmation journalière Oui - 1 x 300W - -
PANORAMA PA37PS sans disjoncteur Horloge de programmation journalière Oui - 2 x 300W - -
PANORAMA PA37PS Horloge de programmation journalière Oui - 2 x 300W - -

La gamme MODULO


Les références indiquées tiennent compte d'un disjoncteur calibré jusqu'à 6,3A (1 cheval monophasé), à l'exception des modèles "sans disjoncteur".

Coffret MODULO CP 20


Coffret électrique MODULO CP-20
Coffret électrique MODULO CP-20

Modèle Filtration Alimentation Surpresseur Départ prise 230 V asservie filtration Alimentation Projecteur Départ Asservi Filtration Interrupteur Différentiel 30mA
MODULO CP 20 Horloge de programmation journalière - Oui - Oui -


Coffret MODULO CP 330/CP 370


Coffret électrique MODULO CP-330-370
Coffret électrique MODULO CP-330-370

Modèle Filtration Alimentation Surpresseur Départ prise 230 V asservie filtration Alimentation Projecteur Départ Asservi Filtration Interrupteur Différentiel 30mA
MODULO CP 330 Horloge de programmation journalière - Oui 1 x 300W Oui -
MODULO CP 370 Horloge de programmation journalière - Oui 2 x 300W Oui -


Coffret MODULO CP 33PS/CP 37PS


Coffret électrique MODULO CP-33PS-37PS
Coffret électrique MODULO CP-33PS-37PS

Modèle Filtration Alimentation Surpresseur Départ prise 230 V asservie filtration Alimentation Projecteur Départ Asservi Filtration Interrupteur Différentiel 30mA
MODULO CP 33PS Horloge de programmation journalière Oui Oui 1 x 300W Oui -
MODULO CP 37PS Horloge de programmation journalière Oui Oui 2 x 300W Oui -

Câbles d'alimentation

La section des câbles doit supporter l'intensité prévue. La longueur des câbles ne doit pas engendrer une chute de tension de plus de 5% depuis l'origine de l'alimentation (C15-100 section 525).

Le tableau 1 donne pour un câble en cuivre l'intensité maximale admissible et la longueur maximale pour cette intensité, en fonction de la section et de l'alimentation.

Le circuit d'éclairage TBTS (12V) de la piscine : Le tableau 2 donne pour un câble en cuivre la longueur maximale admissible en fonction de la puissance du transformateur et de la section du câble.

Les règles de dimensionnement et de protection de circuit d'éclairage TBTS sont données dans le guide UTE C15-559. Pour les chutes de tension, les règles peuvent ne pas être appliquées pour les piscines à usages domestique au détriment de la durée de vie des matériels et de l'éclairage.


Tableau indicatif des intensités pour le calibrage des disjoncteurs

Installations monophasées 230V
Puissance de la pompe de filtration (kW / CV) Calibre disjoncteur Intensité absorbée
0,25 / 0,33 1,6 / 2,5 2,2 A
0,37 / 0,50 2,4 / 4,0 3,12 A
0,55 / 0,75 4 / 6,3 4,76 A
0,75 / 1 4 / 6,3 6,01 A
1,1 / 1,5 6 / 10 7,60 A
1,5 / 2 10 / 16 10,40 A

Installations Triphasées 400V
Puissance de la pompe de filtration (kW / CV) Calibre disjoncteur Intensité absorbée
0,25 / 0,33 1,0 / 1,6 0,9 A
0,37 / 0,50 1,0 / 1,6 1,2 A
0,55 / 0,75 1,6 / 2,5 1,60 A
0,75 / 1 1,6 / 2,5 2 A
1,1 / 1,5 2,5 / 4 2,60 A
1,5 / 2 2,5 / 4 3,50 A
2,2 / 3 4 / 6,3 5 A
3 / 4 6 / 10 6,60 A

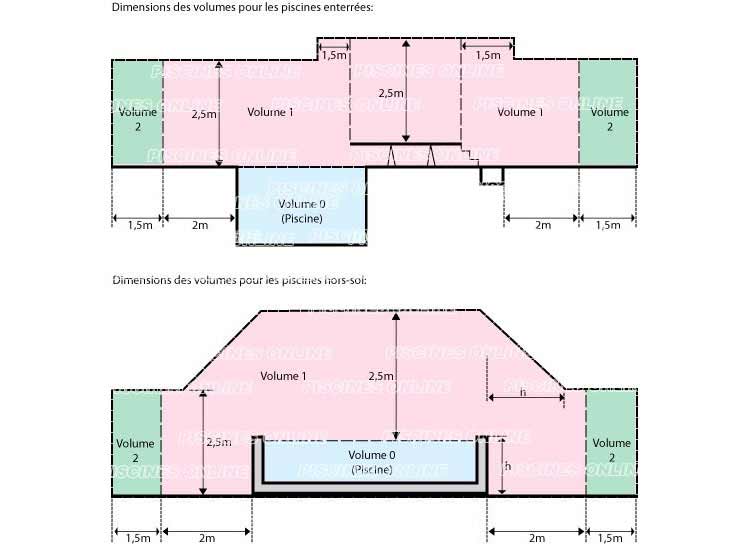

schema des dimensions des volumes piscine securite piscine
schema des dimensions des volumes piscine securite piscine

Conditions d'installation électrique

Volume Appareillages Appareils d'utilisation
0 TBTS TBTS
1 Pour les petites piscines, un socle de prise de courant protégé par un système différentiel assigné au plus à 30mA est admis à plus de 1,25m du bassin et au moins 0,3m du sol fini TBTS
2 TBTS Transformateur de séparation (installé en dehors des volumes 0, 1, 2). Alimentation protégée par un système différentiel assigné au plus à 30mA. TBTS Transformateur de séparation (installé en dehors des volumes 0, 1, 2). Alimentation protégée par un système différentiel assigné au plus à 30mA. Luminaire de classe ll.

Schéma de raccordement du coffret électrique


schema coffret electrique
schema coffret electrique

Coffret électrique ( 1 ), Pompe de filtration ( 2 ), Projecteur ( 3 ), Option : Surpresseur, pompe doseuse, etc. ( 4 ).

Photos non contractuelles
