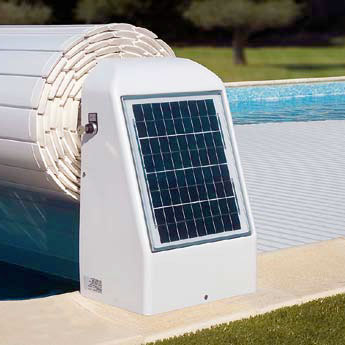

Volet hors sol ECA CARLIT

Ref. 009468
pour piscines jusqu’à 6 x 12 m,
Pas de câblage électrique nécessaire,
Autonomie de 40 cycles d’ouverture et de fermeture.
- Conforme à la norme NF P 90-308
*Tarifs TTC des volets avec lames blanches et selon une configuration de bassin type.
Coloris disponibles : blanc, sable, bleu, gris.
D’autres combinaisons sont possibles, nous sommes à votre disposition pour établir un devis selon vos critères.
Le prix du volet complet ci-dessus comprend : l'enrouleur hors sol + le tablier + le système de sécurité (Bride ABS à fixer au mur et Sangle) + l'emballage.
Il ne comprend pas la découpe escalier (en option) et le transport (nous contacter).

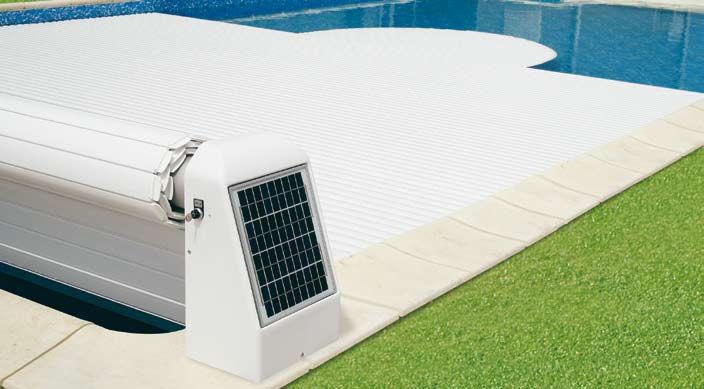

Présentation du volet hors sol CARLIT Solaire
Ce volet roulant hors-sol fonctionne à l'énergie solaire, ce qui permet de sérieuses économies d'électricité.
Sans câblage électrique, il s'installe encore plus facilement sur une piscine existante.
Avec sa cellule photovoltaïque exposée au soleil, cette couverture automatique solaire propose une autonomie de 40 cycles d'ouverture et de fermeture pour une piscine de 5 × 10 m avec escalier. Le moteur fonctionne en basse tension 12 V. Le réglage de fin de course s’effectue par mémorisation.
Avec ses lames pouvant supporter un poids supérieur à 100 kg, elle est bien entendu conforme à la norme NF P 90-308.

Détails techniques
Kit mécanique du volet solaire CARLIT
• 2 supports en aluminium laqué avec platines inférieures percées pour fixation sur les margelles, équipés de deux capots thermoformés blancs ou sables,
• cellule photovoltaïque,
• 1 axe d’enroulement des lames,
• 1 motoréducteur tubulaire 12 volts 150 nm équipé d’un système de gestion de fin de course par mémorisation,
• 1 batterie de 12 volts,
• 1 commutateur à clé (à 3 positions de type maintenu) placé sur le pied moteur.

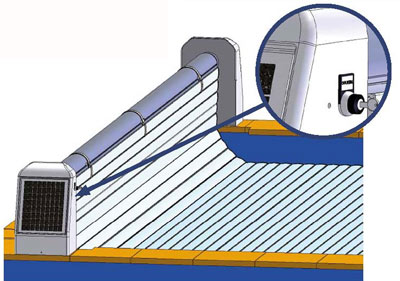

Vue d'ensemble du volet CARLIT solaire
Détails des lames du volet
Les lames du volet ECA Carlit sont conformes aux exigences de résistance de la norme NF P90-308
Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20 mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.


Ailettes de finition

Finition en forme

Roulettes de guidage
L'assemblage du tablier
- L'assemblage du tablier s'effectue par encliquetage des lames.
- Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1 et fig.2).
- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3).

Les découpes d'escalier
Lorsque le volet hors sol ECA Carlit est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).

Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).
La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.
Les découpes d'escalier sont en option : sur devis

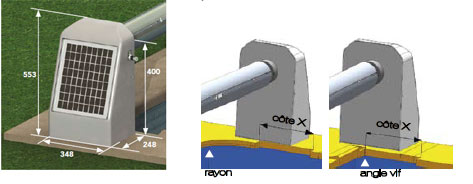

Les découpes de margelles pour le positionnement de l'enrouleur
Encombrement
Découpe de margelles pour la mise en position de l'enrouleur
Longueur piscine en m | 4 | 5 | 6 | 8 | 10 | 12 |
Côte X en mm | 250 | 265 | 285 | 305 | 335 | 350 |

Encombrement de l'enrouleur et découpe des margelles
Diamètre d'enroulement de la bobine (axe + lames)
Longueur piscine en m | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Bobine en mm | 290 | 320 | 360 | 390 | 430 | 460 | 470 | 490 | 530 | 540 | 560 |
Systèmes de sécurité
Votre volet hors sol ECA CARLIT est livré avec un dispositif anti-soulèvement. Il est impératif que votre volet soit équipé d'un système d'attache pour répondre à la conformité de la norme NF 90-308.
Nous vous proposons 3 systèmes de sécurité au choix :
Système avec boucle et sangle en tissu
Installation : 2 types de fixation au choix :
- Sur paroi (compris dans le prix du volet)
- Sur arase (en option) avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte) à choisir en fonction du niveau d'eau
- Visserie fournie
Utilisation : facile, sangle en tissu avec attache type « cartable ».
Couleur de la sangle : blanche.

Système de fixation boucle avec sangle en tissu, fixation sur paroi ou arase, deux hauteurs possibles
Système de fixation en ABS avec sangle en tissu (en option)
Installation : dur paroi ou sur arase, visserie fournie.
Utilisation : facile, sangle en tissu avec attache type « cartable ».
Couleur de la sangle : blanche.



Système de fixation en INOX 316L et sangle en ABS (en option)
Sytème de fixation ultra-résistant, esthétique et discret
Installation facile : 2 types de fixation au choix :
- Fixation sur paroi
- Fixation sur arase avec 2 hauteurs possibles : 2 bielles fournies (1 longue, 1 courte).
- Visserie fournie
Utilisation :
Pour attacher la sangle : faire pivoter le cache et emboîter le T.
Pour enlever la sangle : faire pivoter le T pour le retirer, puis replacer le cache.


Couleur de la sangle ABS assortie aux lames de votre bolet (Blanc, Sable, Gris, Bleu)

Ouverture sécurisée
Attention : système de fixation incompatible avec le traitement au sel
Combien faut-il d'attaches de sécurité avec votre couverture hors-sol sans habillage ?
Largeur max. intérieure du bassin | Côté Enrouleur | Côté Escalier | Total |
Largeur inf. ou égale à 3 m | 2 | 2 | 4 |
De 3 à 5 m | 3 | 3 | 6 |
De 5 à 7 m | 4 | 4 | 8 |
Inf. à 7 m | 5 | 5 | 10 |
Emballage et transport

Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
Garantie
5 ans Moteur (hors main d’œuvre)
3 ans pour la flottabilité et l'étanchéité des lames, hors déformation possible des lames en PVC en cas de températures trop élevées
1 an sur les batteries
Frais de livraison sur devis
Prix TTC.
