Régulateur de niveau d'eau CCEI Niva 5

Spécialement conçu pour toute piscine à débordement, le régulateur de niveau Niva 5 régule pour vous le niveau d'eau au sein du bac tampon et permet de maintenir un débordement fluide et constant.
Il dispose des fonctions "Remplissage" et "Trop-Plein" et préserve votre pompe de filtration, lui évitant de faire face à un débit d'eau trop faible.

Fonctionnement

Votre coffret de régulation de niveau Niva 5 gère pour vous deux situations :

• Le manque d'eau : Votre régulateur de niveau active le remplissage, via son électrovanne. Il interdit alors le fonctionnement de votre pompe de filtration, lui évitant ainsi de tourner à vide. Le Niva 5 autorise la remise en marche de votre pompe de filtration dès que le niveau correct est atteint.
• Le trop-plein : Votre coffret de régulation Niva 5 enclenche la marche forcée de votre pompe de filtration. Il maintient la marche forcée jusqu'à ce que le niveau d'eau redescende en dessous du seuil approprié.

Une détection optimale

Pour réguler le niveau d'eau de façon optimale, votre coffret de régulation de niveau Niva 5 est équipé de 5 sondes, placées dans le bac tampon de votre piscine. Ces 5 sondes distinguent avec précision 5 niveaux différents lui permettant d'activer et de stopper le remplissage ou la marche forcée de votre pompe :

- Début et fin de remplissage : Le niveau d'eau baisse et seule la sonde R (sonde de référence) est immergée : Votre régulateur Niva 5 enclenche le remplissage de votre bac tampon grâce à son électrovanne de remplissage.

Votre bac tampon se remplit jusqu'à ce que l'eau atteigne la sonde n°3. Le remplissage s'arrête alors automatiquement.

- Mise en marche et arrêt de la marche forcée : Lorsque le niveau d'eau atteint la sonde n°1, votre régulateur Niva 5 détecte un trop-plein.

Il déclenche alors la marche forcée de votre pompe de filtration jusqu'à ce que le niveau de l'eau soit redescendu en dessous de la sonde n°2. Votre régulateur de niveau Niva 5 suspend alors la marche forcée de votre pompe de filtration.

Installation des sondes de détection

Les 5 sondes de détection de niveau doivent être mises en place dans votre bac tampon. La sonde n°1, enclenchant la marche forcée, doit se trouver en dessous de la sur-verse de votre bac.

Pour assurer une détection fiable et précise, il est préférable d'installer vos sondes dans une goulotte ou un tuyau PVC. De cette façon, vous les maintenez séparées et isolées de la paroi.

Fixez vos sondes à la hauteur voulue en prenant soin d'éviter leur enchevêtrement, leur mouvement ou une traction sur leur fil.

Vos sondes vous sont livrées avec un câble permettant de les relier au coffret. Si ce câble n'est pas assez long, vous pouvez le prolonger en utilisant une boîte de dérivation parfaitement étanche. Votre coffret de régulation et la boîte de dérivation ne doivent pas être séparés de plus de 50m. Vous devez utiliser un câble de 5 fils souples pour assurer leur liaison.

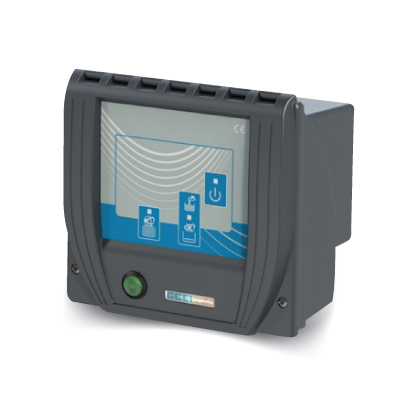

Boîtier de commande

Le régulateur de niveau Niva 5 est doté d'un boîtier de commande simple d'utilisation. Son interrupteur et ses voyants en façade vous permettent de le mettre facilement en marche et de suivre son état de fonctionnement.

Caractéristiques techniques
