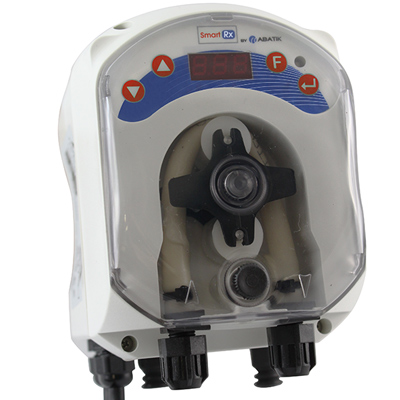

Pompe doseuse Redox Smart Rx

AQUA S.P.A
Ref. Abatik: 022097
Ref. Fournisseur: ADD21V401000A0B
(5)

Injection de chlore liquide par analyse Redox,
Affichage digital,
Kit d'installation, maintenance facile,
Injection proportionnelle et séquentielle,
Pompe silencieuse

Promotion -7%
Profitez-en dès maintenant jusqu'au 30/09/2024 !
350
325 € TTC
81.25 € x 4 sans frais ou de 10 à 180 mensualités *
Promotion -7%
En stock
Frais de port offerts (France)
Frais de port à prévoir Hors France Métropolitaine
Prix conseillé fournisseur 350 € soit 25 € d'économies
* Suivant conditions, nous consulter
Devis gratuit
Personnalisez votre produit 1
Capteur fin de bac pour Smart pH Smart Rx et Smart Timer
Capteur fin de bac pour Smart pH Smart Rx et Smart Timer
Ref. Abatik: 017605 | Ref. Fournisseur: ADSLG4
65 €
Descriptif

Pompe doseuse Redox Smart Rx en détail


Smart Rx est un appareil d'analyse et de régulation automatique simple et efficace.

Il est conçu pour les propriétaires de piscine qui cherchent à réguler de façon automatique le taux de chlore dans leur bassin.

Smart Rx: Comment ça marche ?



Simple d'utilisation, le Smart Rx mesure en permanence le potentiel Redox grâce à sa sonde. Lorsque la valeur mesurée dérive de votre point de consigne, Smart Rx injecte la juste dose de chlore liquide.

Le Smart Rx évalue si l'eau est assez désinfectante et désinfectée. Dans le cas contraire, il injecte une dose de chlore liquide.

Qu'est-ce que le potentiel Redox, mesuré par le Smart Rx ?

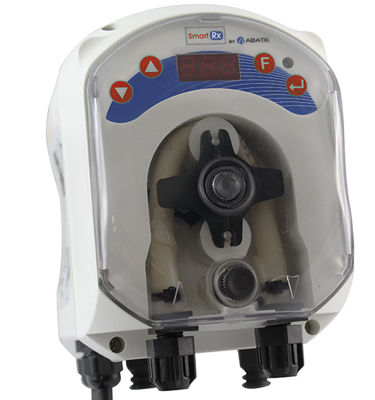

Smart RX by Abatik pompe doseuse
Smart RX by Abatik pompe doseuse

Le potentiel Redox, également appelé potentiel d'oxydo-réduction, indique la quantité d'agents oxydants dans l'eau du bassin. Plus il y a de substances oxydantes, plus la concentration de désinfectant, tel que le chlore, est importante. Au contraire, un potentiel Redox bas indique que la concentration de désinfectant est insuffisante dès lors la désinfection de l'eau sera incomplète permettant le développement d'algues et de micros organismes (bactéries, virus...).

Installation et utilisation faciles

Livré avec un kit complet de raccordement, Smart Rx s'installe facilement et rapidement sur la majorité des systèmes de filtration. Son branchement électrique se fait sur une alimentation électrique à la norme C-15-100 (protection par différentiel de 30 mA).

Préréglée en usine pour fonctionner sur la majorité des bassins, vous pouvez également paramétrer Smart Rx en fonction de vos besoins spécifiques.

Fonctionnement


Grâce à la sonde, le potentiel Redox est mesuré avec précision. Lorsqu'il dérive du point de consigne, la pompe injecte du chlore liquide par dosages séquentiels et proportionnels.

Avantages de la pompe Smart Rx


La pompe doseuse Smart Rx est :

- Simple d'installation : Grâce à son collier de prise en charge intégrant le porte-sonde ( 1 ) et l'injecteur ( 2 et 3 ), Smart Rx ne nécessite qu'un seul perçage sur la canalisation pour son installation.
- Précise : Sa régulation proportionnelle/séquentielle n'injecte que la juste quantité de chlore liquide en fonction des besoins.
- Personnalisable : Préréglée en usine, elle peut être paramétrable en fonction de besoins spécifiques.
- Maintenance facile : La sonde se calibre grâce à la solution tampon fournie. Le point de consigne se règle avec les touches + et - du boîtier.
- Silencieuse : Grâce à sa motorisation robuste, son tube est comprimé par deux galets (principe de la pompe péristaltique) permettant l'injection du chlore liquide.
- Economique : Sa mécanique simplifiée et ses pièces d’usure peu onéreuses la rendent économique à l’achat et à l'utilisation.
- Fiable : Le mécanisme d'entraînement de la pompe est équipé d'un roulement à billes assurant une meilleure fluidité de mouvement et une usure moindre des pièces.
- Peu encombrante : Ses faibles dimensions 140,5 x 97 x 129,4mm facilitent son installation même dans les locaux techniques exigus.

hc 100 sonde.gif
hc 100 sonde.gif


spacer 20
spacer 20
Collier de prise en charge intégrant le porte-sonde et l'injecteur.

Panneau de commande


Smart Rx dispose d'un écran digital affichant :
- le potentiel Redox exprimé en mv,
- le point de consigne,
- les défauts.

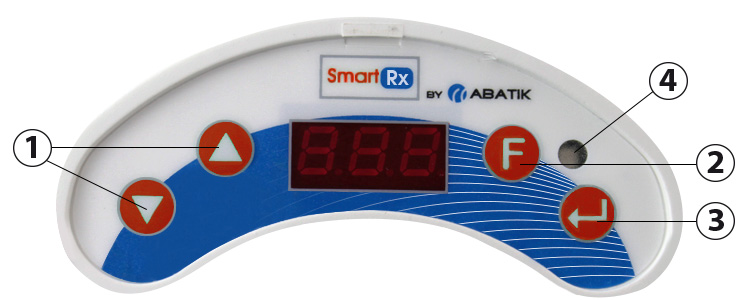

Panneau de commande Pompe doseuse Redox Smart Rx
Panneau de commande Pompe doseuse Redox Smart Rx


1 . Les touches + et - permettent de modifier le point de consigne.
2 . La touche Fonction permet d'accéder aux différents paramètres de l'appareil.
3 . La touche Enter permet de naviguer au travers des différents sous menus.
4 . La LED indique l'état de fonctionnement de l'appareil :
- Vert fixe : pompe allumée
- Vert clignotant : pompe en fonctionnement
- Rouge fixe : pompe éteinte
- Orange fixe : paramétrage en cours
- Orange clignotant : amorçage de la pompe en cours

Caractéristiques techniques


Alimentation 230V / 50Hz
Ecran Digital
Pompe Péristaltique auto-amorçante en façade
Débit 1,4l/h à 1 bar
Dosage Séquentiel / Proportionnel
Matière du tube Santoprene
Diamètre du collier de prise en charge 50mm
Matière de l'injecteur Viton Polypropylène
Type de mesure Par sonde
Sonde Calibrage avec solution tampon et indication si défaut
Point de consigne Rx Réglable de -999 à 999 mv
Raccordement sonde Fiche BNC
Poids du boîtier 710g
Température de fonctionnement 0°C à +45°C
Protection IP65

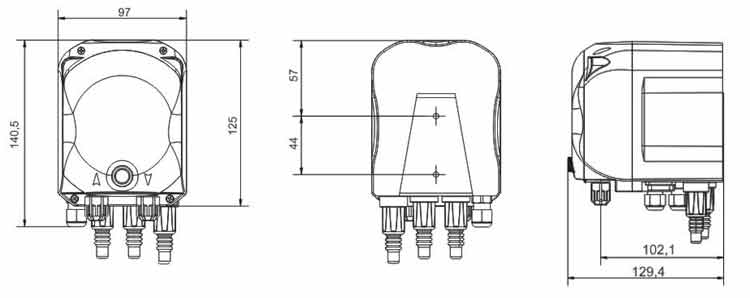

Dimensions


dimensions Smart by abatik
dimensions Smart by abatik


Dimensions en mm.

Connections



smart ph connections
smart ph connections


spacer 20
spacer 20
spacer 20
spacer 20
spacer 20
spacer 20
spacer 20
spacer 20
spacer 20
spacer 20
spacer 20
spacer 20

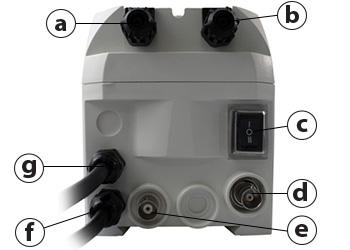

Smart Rx vue de dessous

Raccord d'aspiration ( a )
Raccord de refoulement ( b )
Interrupteur Marche/Arrêt/Auto amorçage ( c )
Prise sonde Redox ( d )
Prise sonde de niveau de bac optionnelle ( e )
Câble d'asservissement ( f )
Câble d'alimentation ( g )

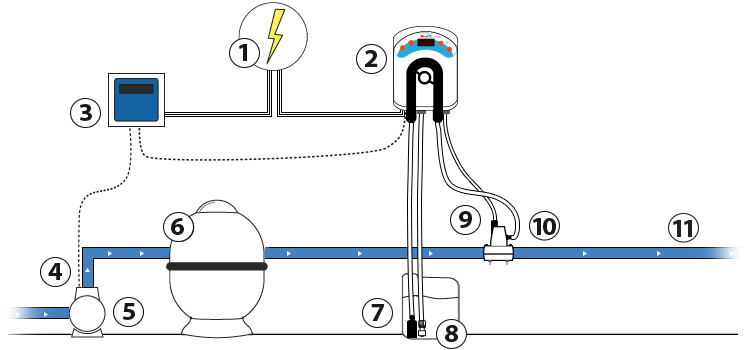

Schéma d'installation


Schéma d installation de la pompe doseuse Smart Rx
Schéma d installation de la pompe doseuse Smart Rx



1 . Alimentation électrique
2 . Pompe doseuse Smart Rx
3 . Coffret électrique
4 . Asservissement pompe piscine
5 . Pompe piscine

6 . Filtre piscine
7 . Aspiration de chlore liquide
8 . Sonde de niveau de bac (optionnelle)
9 . Sonde Rx
10 . Injection de chlore liquide
11 . Refoulement vers la piscine

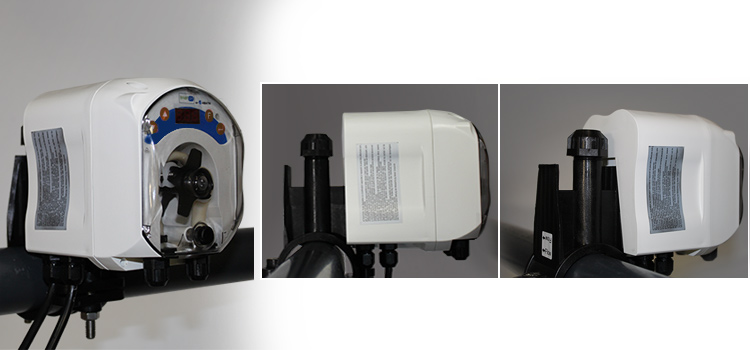

Pour gagner en place, la pompe doseuse Smart Rx peut également être installée directement sur le collier de prise en charge. Il suffit pour cela de faire glisser le support de fixation dans l'encoche prévue à cet effet. Cette configuration d'installation est particulièrement recommandée pour les locaux techniques exigus ou en cas d'accessibilité limitée.

Pompe doseuse Smart Rx le support de fixation
Pompe doseuse Smart Rx le support de fixation

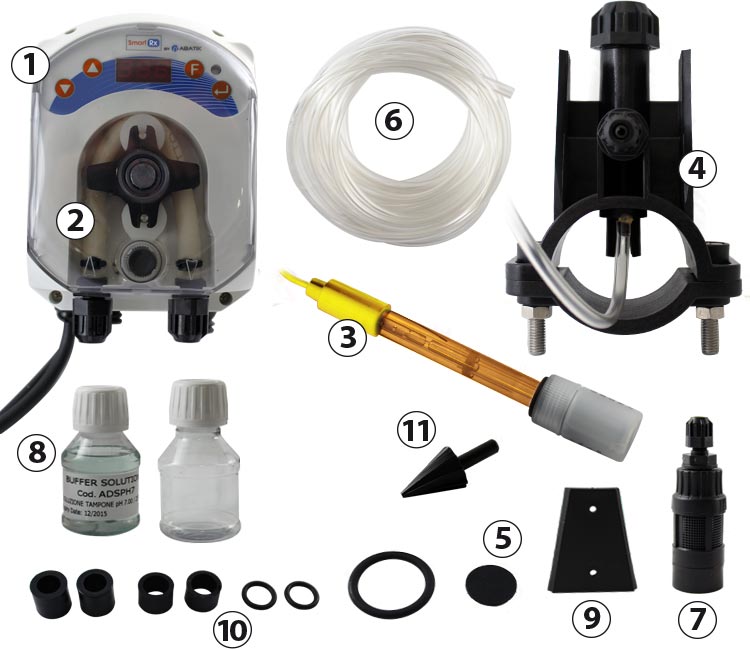

Composition du kit


La pompe doseuse Smart Rx est livrée complète, prête à l'emploi.

Elle comprend :
- 1 boîtier Rx avec écran digital et boutons de paramétrage ( 1 ),
- 1 pompe doseuse péristaltique auto-amorçante intégrée ( 2 ),
- 1 sonde Rx avec câble de 5m ( 3 ),
- 1 collier de prise en charge Ø50mm avec porte-sonde et injecteur intégrés ( 4 ),
- 1 obturateur de porte sonde ( 5 ),
- 1 tube cristal en PVC ( 6 ),
- 1 crépine d'aspiration de chlore liquide ( 7 ),
- 1 kit solution tampon Rx 475mv à 25° + 1 flacon vide pour le lavage de la sonde Rx ( 8 ),
- 1 patte de fixation murale avec chevilles et vis de fixation ( 9 ),
- 3 joints toriques et 2 entretoises ( 10 ),
- 1 fraise Ø24mm pour le perçage de la canalisation ( 11 ),
- 1 manuel d'utilisation

La pompe doseuse Smart Rx est livrée complète
La pompe doseuse Smart Rx est livrée complète

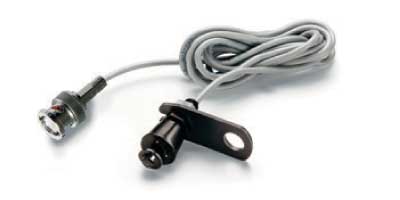

Option Sonde de niveau de bac



La sonde de niveau de bac doit être fixée à la crépine d'aspiration et raccordée au connecteur BNC sous le boîtier Rx.

Lorsque la sonde détecte qu'il n'y a plus de produit dans le bac, Smart Rx cesse immédiatement de fonctionner.

accessoires optionnels Smart pH
accessoires optionnels Smart pH
Photos non contractuelles

Garanties

2 ans (sauf pièces d'usure et sonde)
