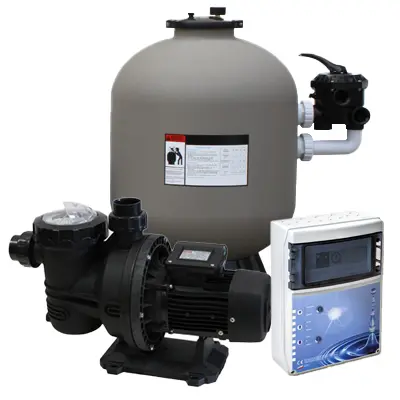

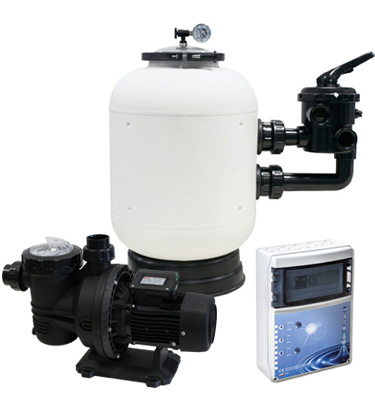

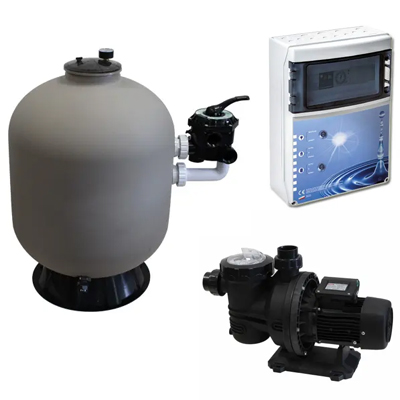

Pack de filtration Pompe + Filtre + Coffret Tradipool

Le pack Tradipool convient à la filtration des piscines jusqu'à 80m³, il comprend :

• Une pompe de filtration
• Un filtre à sable
• Un coffret électrique complet

Les raccords de plomberie, non fournis, sont disponibles dans notre Pack Plomberie Local Technique.

Composition du kit Filtration Tradipool en fonction du volume du bassin

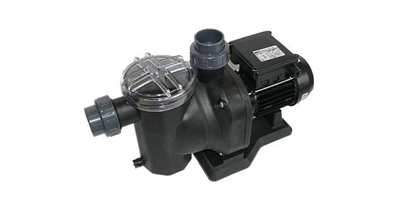

Pompe de filtration Caliente TREND

La pompe de filtration Caliente TREND est à la fois puissante et compacte. La technicité de ses composants et la puissance de son moteur lui confèrent des performances exceptionnelles et durables, avec un faible niveau sonore.

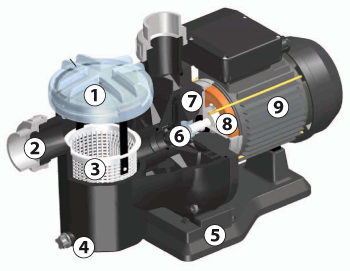

Caractéristiques de la pompe Caliente TREND

Elles sont auto-amorçantes et compatibles avec tous traitements de l'eau (électrolyse au sel, chlore, brome, UV, ozone...) et avec l'eau salée. Entièrement réalisées en polypropylène renforcé de fibre de verre (anti corrosion), elles sont légères et résistantes.

Les pompes CALIENTE disposent d’un pré-filtre de grande capacité permettant de faciliter la maintenance. Leur couvercle transparent, vous permet de facilement contrôler le niveau d'encrassement du panier pré-filtre intérieur. Les pompes CALIENTE ont un fonctionnement très silencieux. Leur moteur est monté sur un arbre en acier inoxydable AISI-420, assurant une bonne résistance à la corrosion et une durée de vie plus longue.
Les connexions d'aspiration et de refoulement sont en diamètre 1½" (50mm) adaptées à la majorité des circuits de plomberie.

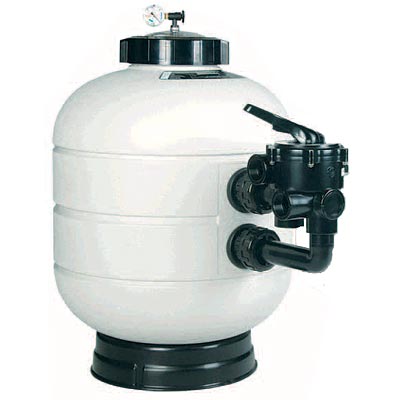

Filtres à sable Caliente

Filtres à sable CALIENTE Ø 485mm & Ø 610mm

Filtre à sable CALIENTE Ø 660mm

• Cuve en polyéthylène haute densité résistante.
• Vanne latérale 6 voies avec filetage 1 1/2" et poignée de sélection du mode de fonctionnement.
• Témoin de turbidité permettant de contrôler le cycle de contre-lavage.
• Manomètre.
• Purge d'air manuelle pour évacuer facilement l'air emprisonné dans le filtre.
• Couvercle transparent facilitant l'inspection visuelle et l'accès à l'intérieur du filtre.
• Diffuseur haut intégré garantissant une distribution homogène de l'eau sur le lit de sable. Tubulures internes dimensionnées pour réduire les pertes de charges.
• Collecteur de reprise d'eau haute performance avec crépines perforées à 360° pour permettre un débit et un contre-lavage équilibrés.
• Bouchon de vidange intégré permettant de vider facilement l'eau du filtre sans perdre de sable.
• Socle assurant la stabilité de la cuve.

Caractéristiques techniques

Dimensions filtres

Filtres Side	CALIENTE Side 485	CALIENTE Side 610	CALIENTE Side 660
A	700	890	890
B	515	610	610
C	455	550	550
D	485	610	660
E	480	480	480
F	650	750	750
G	755	880	930

Dimensions en mm

Principe de fonctionnement

Grâce au fonctionnement de la pompe, l'eau entre dans le filtre rempli de sable. Elle le traverse de haut en bas et le sable retient les débris. L'eau débarrassée des ses impuretés est ensuite aspirée par les crépines (internes au filtre) qui la renvoie vers le bassin.

Vanne Side 6 voies

1. Filtration : l'eau entrant dans le filtre est aspirée à travers la charge de sable qui retient les impuretés. L'eau filtrée est ensuite renvoyée dans la piscine.

2. Lavage : le sens de circulation d'eau est inversé : l'eau arrivant par le bas remonte à travers le sable et le débarrasse des impuretés accumulées.

3. Rinçage : suite au lavage, l'eau chargée d'impuretés est évacuée à l'égout.

4. Egout : l'eau est directement évacuée à l'égout sans passer par le filtre. Cette position permet de faire baisser le niveau d'eau ou de vidanger de l'eau très sale.

5. Circulation : l'eau passe par la vanne multivoies sans être filtrée.

6. Vanne fermée .

Les filtres à sable CALIENTE Side sont livrés sans charge filtrante.

Il est nécessaire de nettoyer régulièrement le filtre en effectuant un contre lavage. Une fois le sable saturé d'impuretés, la pression monte et l'eau ne peut plus circuler correctement. Le contre-lavage consiste à inverser le sens de circulation de l'eau dans le filtre et faire remonter les impuretés pour les rejeter à l'égout.

Coffret électrique

Le pack Filtration Tradipool comprend également le coffret électrique permettant d'alimenter et contrôler la pompe, à l'aide d'une horloge de programmation (mode Automatique) ou manuellement (Mode Manuel). Un disjoncteur magnétothermique calibrable de 4 à 6,3 Ampères protège la pompe d'éventuelles surchauffes.

Le coffret comprend également un transformateur 12V/300W permettant de raccorder un ou plusieurs projecteurs (puissance maxi. 300W).

Un interrupteur en façade à 3 positions permet la mise en marche manuelle automatique ou arrêt de la pompe de filtration.

Un autre interrupteur permet l'allumage ou l'extinction du ou des projecteur(s).

Attention: L'alimentation électrique du coffret doit être conforme à la norme C-15-100.

Le système de filtration est au cœur du fonctionnement de votre piscine. Les normes sanitaires exigent que la totalité de l'eau contenue dans le bassin soit filtrée en 6h maximum.
Les pompes et les filtres des packs Tradipool ont un débit qui leur permet de filtrer l’eau en moins de 6h. Cette capacité permet un recyclage plus rapide du volume d'eau de la piscine. Plus elle circule vite, mieux elle est filtrée. Ainsi, l’eau est plus propre et plus limpide, procurant un confort de baignade inégalé. De plus, la consommation de produits de traitement est réduite.

FIBALON® en remplacement du sable et du gravier dans votre filtre (en option)

Issu de l’ingénierie allemande, FIBALON® est un média filtrant novateur conçu pour la filtration des eaux de piscines et de spas.
FIBALON® est destiné à remplacer l'élément filtrant d'origine d'un filtre. Il est compatible avec les filtres à sable, filtres à cartouche et autres filtres.
FIBALON® ne nécessite aucune installation spécifique : il est simple, pratique et efficace !
Sa structure lui confère un volume faible et léger.
Grâce à son faible poids, FIBALON® se transporte et s’installe facilement, il facilite les opérations de maintenance (remplacement, nettoyage…) : 350 grammes de FIBALON® équivalent à un sac de 25 kilos de sable !

La fibre de polymère FIBALON® est une nouvelle technologie brevetée qui se caractérise par sa forme cylindrique.
Ces boules sont constituées d’un noyau légèrement plus dense que leur enveloppe.

Ce procédé couplé avec la technologie de fixation DYFIX® permet de :

• Maximiser la surface du media filtrant
• Filtrer les particules fines (10µm)
• Capter 98,50% des particules

En savoir plus : FIBALON®

Composition du Pack Plomberie TRADIPOOL Ø50mm (en option)

• 1 collecteur aspiration 3 sorties Ø50mm
• 5 vannes PVC pression Ø50 PN 16
• 5 raccords union femelle Ø50mm / mâle - 1"½ PVC pression
• 3 tés Ø50mm PVC pression
• 15 coudes 90° Ø50mm femelle PVC pression
• 5 coudes 45° Ø50mm femelle PVC pression
• Colle raccord Gebsolat Gel Plus 500ml avec pinceau
• 4 bobines de téflon
• 2 barres PVC pression Ø50mm à coller 2ml
