Kit raccordement du surpresseur pour robot hydraulique

Kit plomberie pour le raccordement de surpresseur, chlorinateur, brominateur à la filtration de la piscine

Le kit plomberie comprend tout le nécessaire pour le raccordement des robots à pression (type polaris 280), il s'adapte aussi pour toute installation de chlorinateur ou brominateur.
- Raccordements sur pvc rigide exclusivement.
- Mise en œuvre simple et rapide (en 1 heure maximum).

Composition

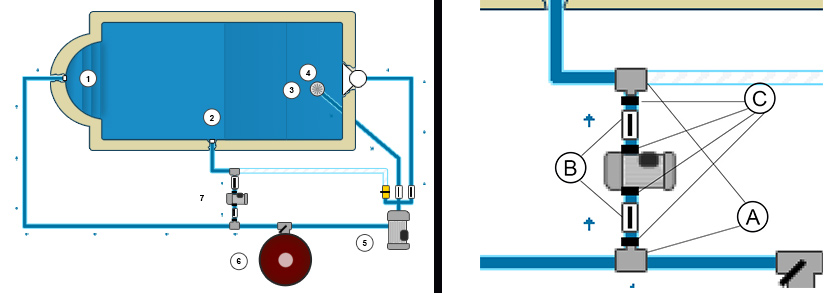

Schéma de raccordement surpresseur

1. Refoulement, 2. Prise de balai (connexion du robot nettoyeur), 3. Bonde de fond, 4. Skimmer, 5. Pompe piscine, 6. Filtre, 7. Surpresseur.
Fixez les colliers de prise en charge (A) sur votre plomberie existante, puis raccordez les au surpresseur grâce aux manchons adaptateurs(C).
Les vannes (B) permettent de modifier le sens de circulation de l'eau de votre prise balai, lorsque vous souhaitez en faire une utilisation traditionnelle.

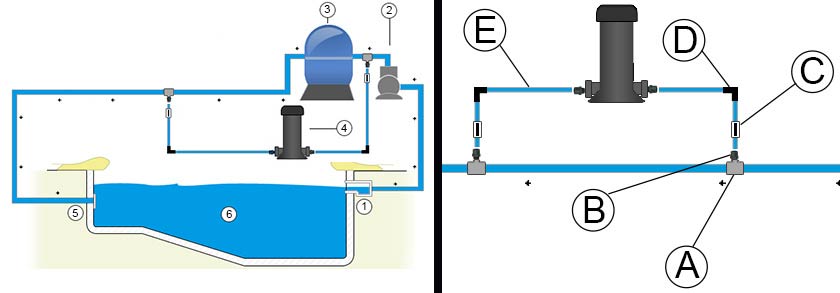

Schéma de raccordement Chlorinateur/brominateur

1. Aspiration (skimmer), 2. Pompe, 3. filtre, 4. Chlorinateur/brominateur, 5. Refoulement, 6. Piscine, 7.
Fixez les colliers de prise en charge (A) sur votre plomberie existante, puis raccordez les au surpresseur grâce à la plomberie composée de manchons adaptateurs(B), coudes à 90° (D), et de tubes rigide en PVC diamètre 32mm(E).

Les vannes (C) permettent :
- de réguler le débit d'eau passant dans l'appareil, afin d'optimiser la consommation de produit de traitement.
- de couper le débit d'eau passant dans l'appareil, afin de le recharger en produit de traitement.
