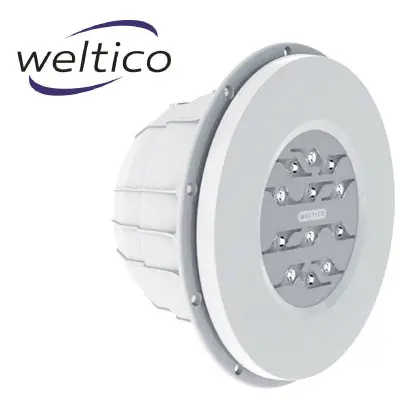

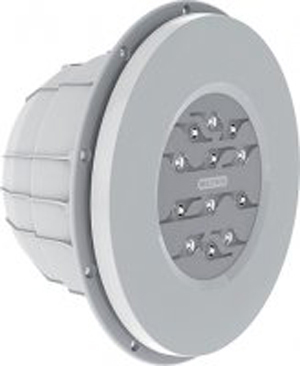

Projecteur LED Weltico Diamond Power Design

Les projecteurs de piscine à LED Weltico Diamond Power Design offrent un éclairage de qualité tout en garantissant une consommation d’énergie réduite.

Deux modèles sont proposés : le Diamond Power Design 6 LED d'une puissance de 16W et le Diamond Power Design 12 LED d'une puissance de 30w en fonction de votre piscine.

Leur technologie LED garantit une meilleure longévité, ainsi qu’un échauffement moins important et bien plus économique qu’une ampoule traditionnelle.

Les projecteurs sont livrés avec leur niche spécifique en fonction du revêtement du bassin (paroi béton + liner ou panneaux).

• Lampe LED en blanc en version 6 ou 12 LED.
• Niche compacte (135mm).

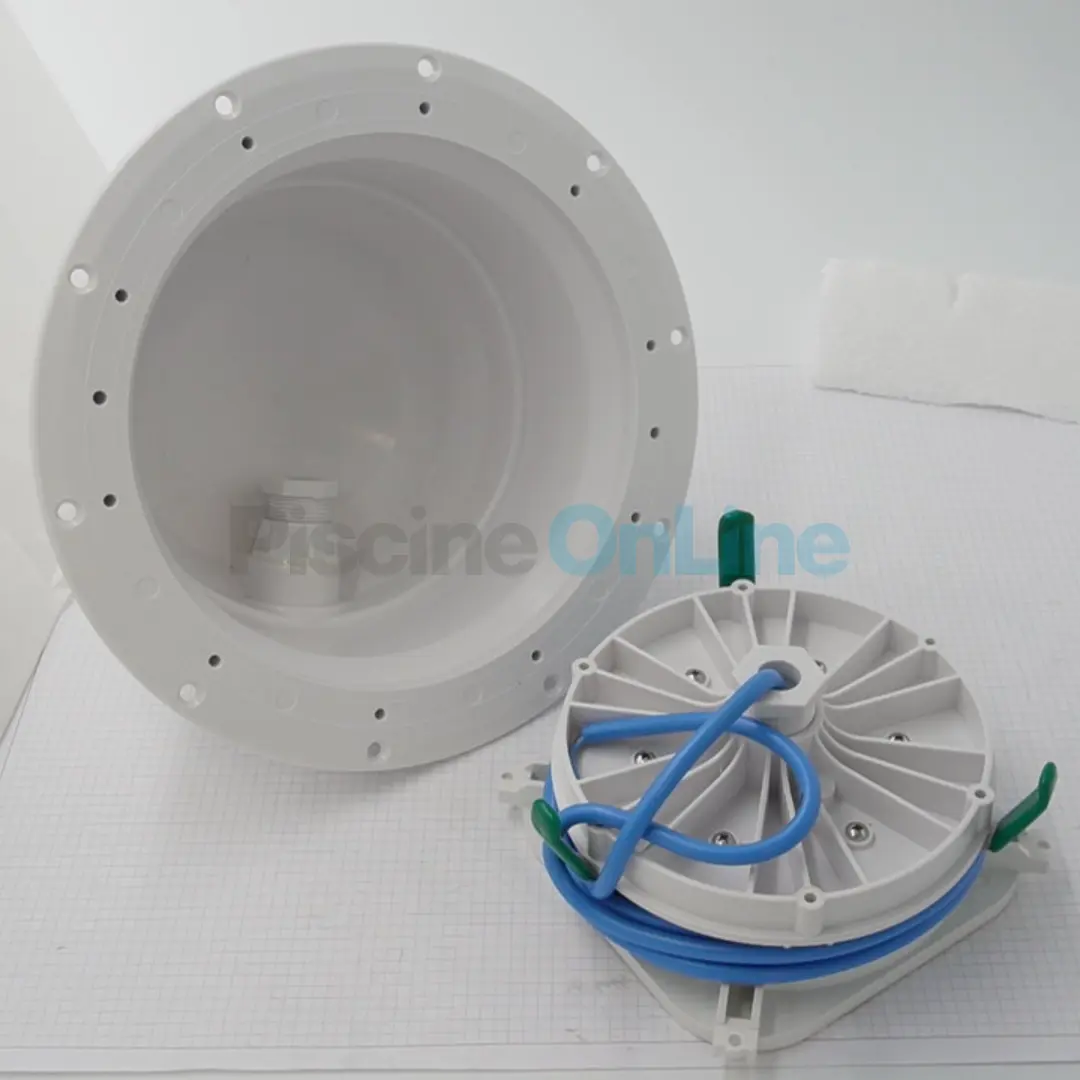

• Montage et démontage du bloc optique dans la niche sans outils.
• Couleur disponible pour l'enjoliveur: blanc

Économies d'énergie

• Très bon rendement lumineux qui se traduit par des économies d’énergie allant jusqu’à 80%.
• Durée de vie utile de 50 à 100 fois supérieure à celle d’une lampe traditionnelle.

Les avantages du projecteur Diamond Power Design

Optimisation de l'éclairage

Chaque LED est dotée d'une lentille en polycarbonate, optimisant la qualité et l'homogénéité du faisceau lumineux. La lumière est mieux répartie en largeur et en profondeur, plus douce, apportant moins d’ombres portées.

Étanchéité

Les LED et leur lentille sont scellées dans une résine parfaitement étanche.

Contrôlez vos projecteurs à distance (en option)

Les projecteurs Diamond Power Design sont contrôlables à distance grâce à la télécommande Universelle Weltico et son émetteur (vendus en option).

La télécommande permet d'allumer ou éteindre les projecteurs à distance (jusqu'à 50 m d'éloignement).

Grâce à la technologie du courant porteur, la télécommande Weltico n'occasionne aucune interférence avec les appareils électriques environnants le bassin.

Les branchements électriques

Le transformateur

Le transformateur sur lequel le projecteur LED sera raccordé doit avoir une tension au secondaire de 12v.

Sa puissance doit être en adéquation avec la puissance du ou des projecteurs à connecter. Prévoir une alimentation d'une puissance supérieure de 10% à la puissance consommée par le projecteur.

Le tableau ci dessous indique le nombre de projecteurs qu'un transformateur peut alimenter en fonction de sa puissance.

Les câblages

Pour les courants faibles et fils courts, n’hésitez pas à être très surabondants. N’oubliez pas que les chutes de tension peuvent être très fortes sur de mauvaises connexions, cosses mal serrées et fils oxydés.

Mesurer la tension au bout du câble sans le projecteur (tension minimum requise: 10,5V / tension maximum supportée: 13,5V)

Reportez-vous au tableau ci-dessous pour définir la section de câble en fonction de la longueur et de la puissance (valeurs données pour la connexion d'un projecteur).

Caractéristiques techniques

Versions LINER-BETON et PANNEAUX

Projecteur	Diamond Power Design 6 LED	Diamond Power Design 12 LED
Tension d'alimentation	12V AC 50Hz/60Hz	12V AC 50Hz/60Hz
Puissance consommée	16W	30W
Flux lumineux max	1100lm	2050lm
Nombre de LED	6	12
Couleur	Blanc	Blanc
Protection	IP68	IP68
Fabrication	Française	Française

Télécommande universelle Weltico

Télécommande universelle Weltico

Dimensions

Côte	Projecteur Diamond Design Béton/Liner	Projecteur Diamond Design Panneaux
A	Ø 265 mm	Ø265 mm
B	265 mm	265 mm
C	265 mm	265 mm
D	135 mm	135 mm
E	16 mm	16 mm
F	Ø 232 mm	Ø 262 mm
G	Ø 211	Ø 248.5 mm
H	Ø 6mm	Ø6 mm
I	36°	36°

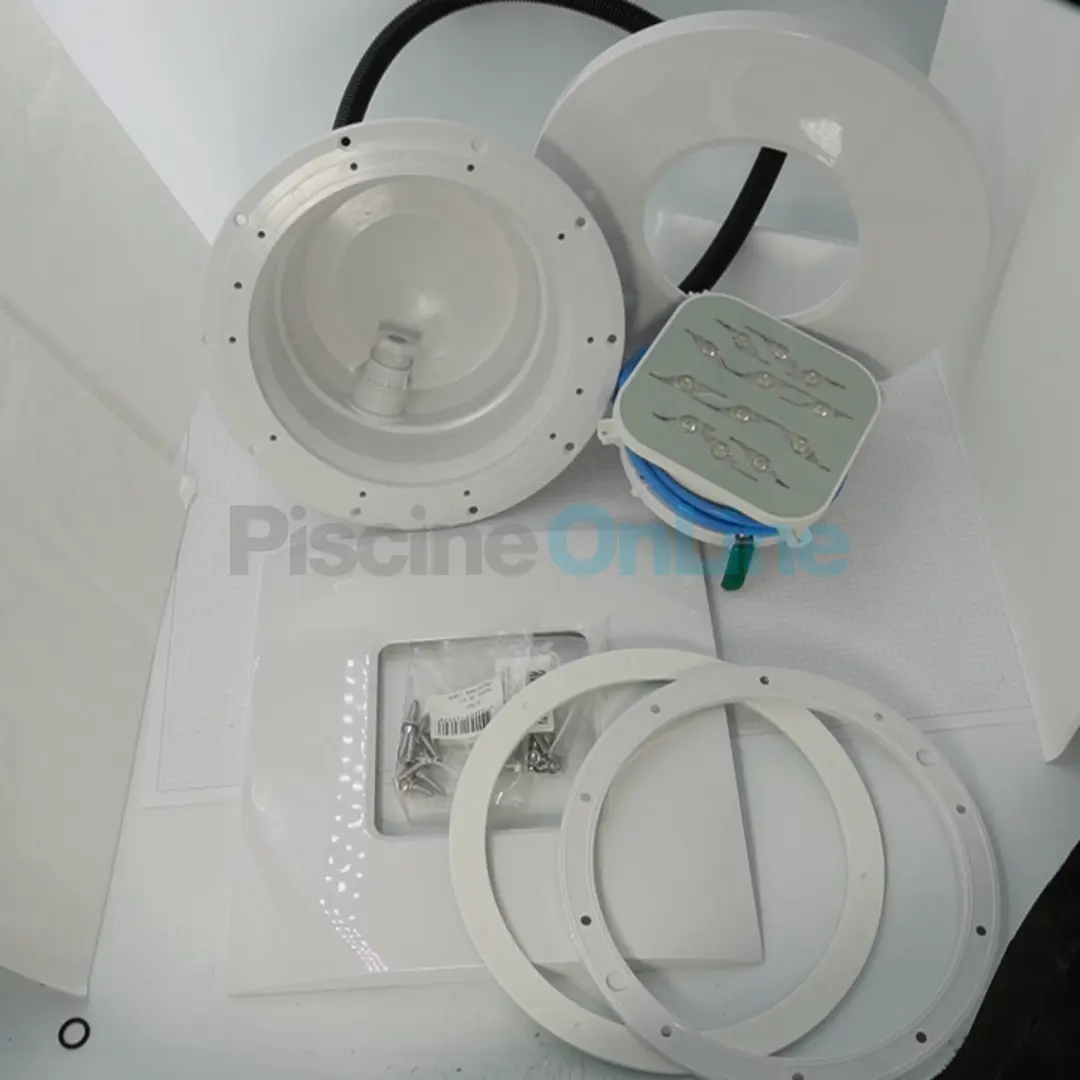

Contenu de l'emballage

• 1 lampe LED
• 1 niche

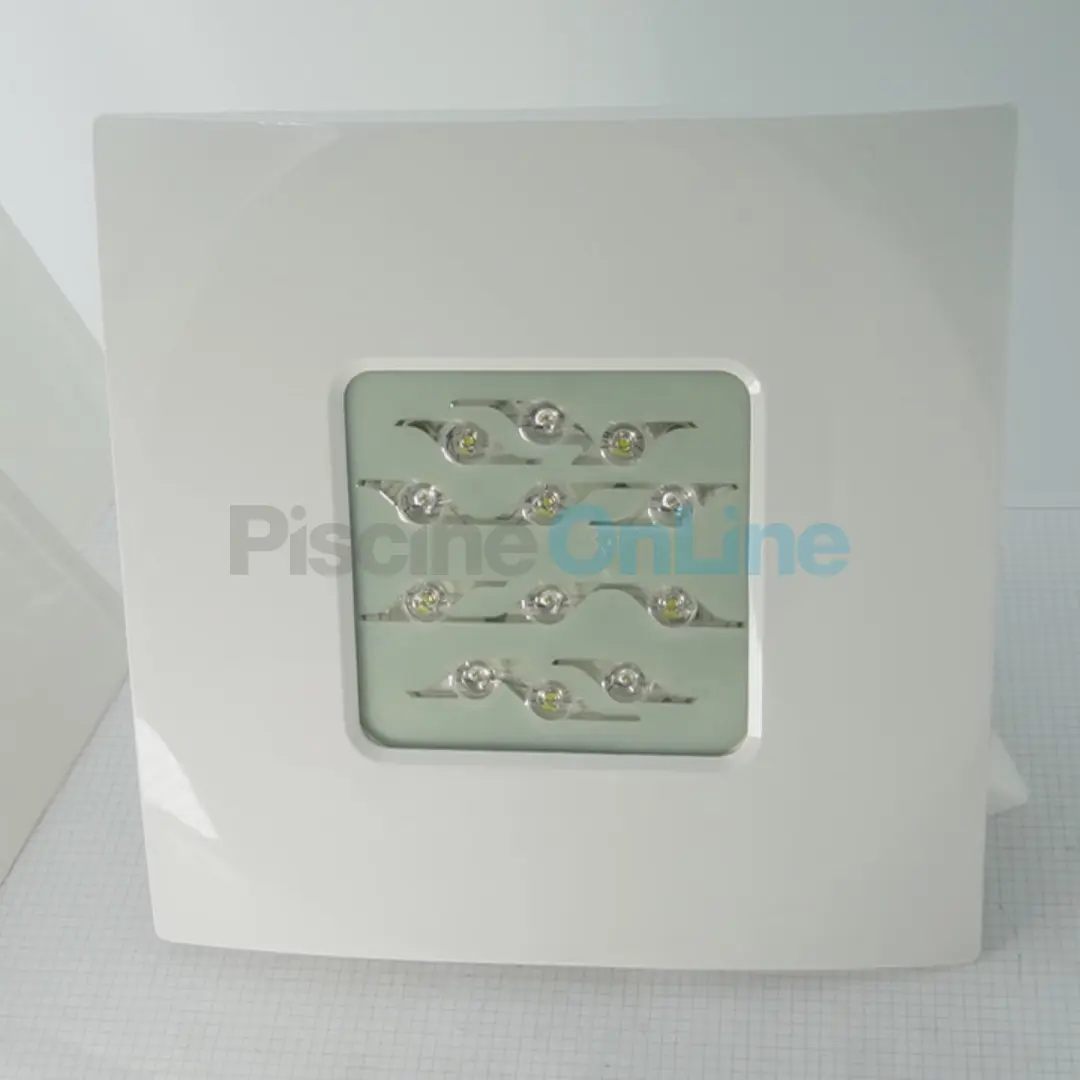

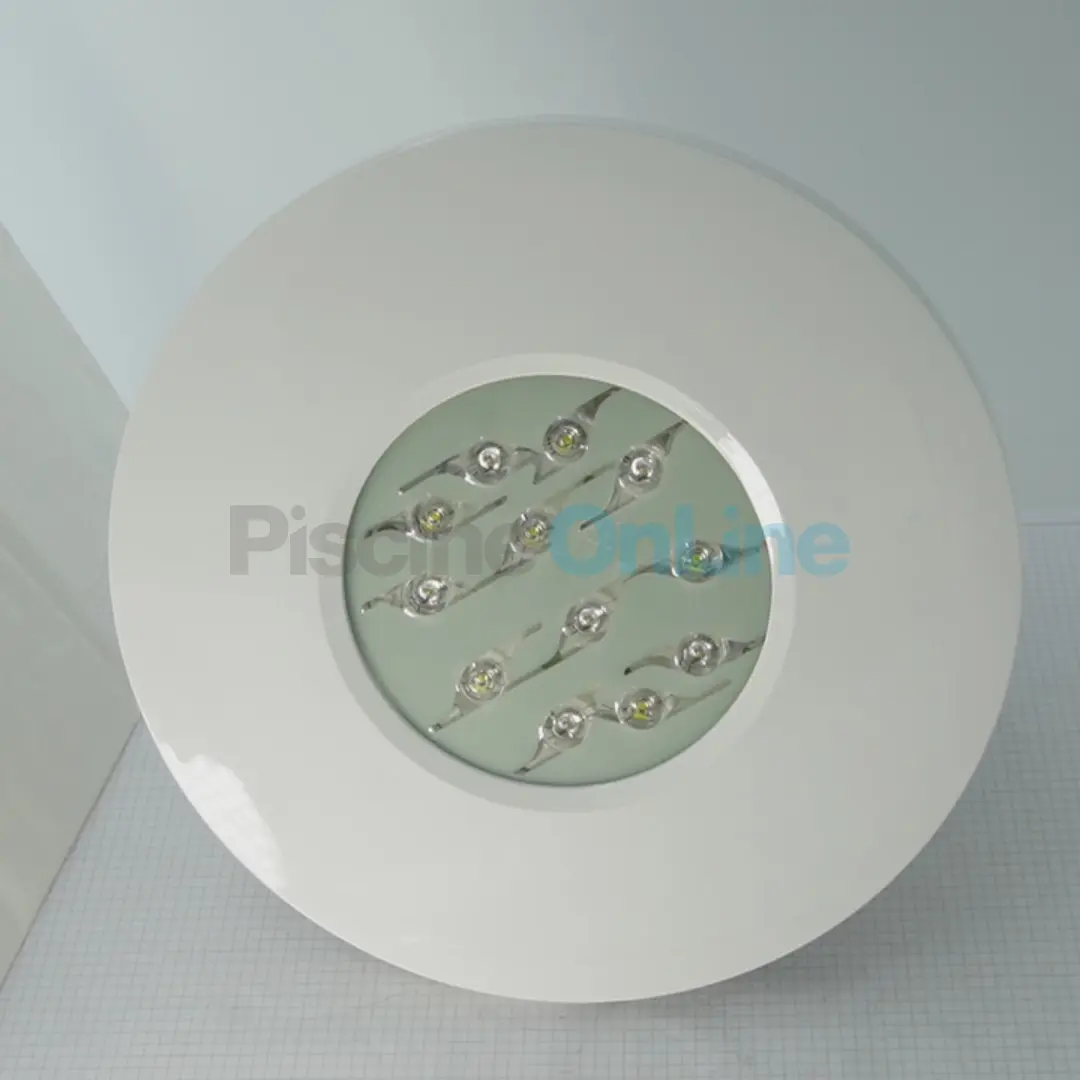

• 2 enjoliveurs DESIGN ABS blanc : 1 rond et 1 carré
• 1 connecteur avec presse étoupe
• Les joints et contre bride
• 1 sachet de vis de fixation
• 1 passe câble composé de 2.5 m de câble (2x 1,5 mm²), et d'une gaine de protection pour raccordement à la boîte de connexion (non fournie).
• 1 notice technique
