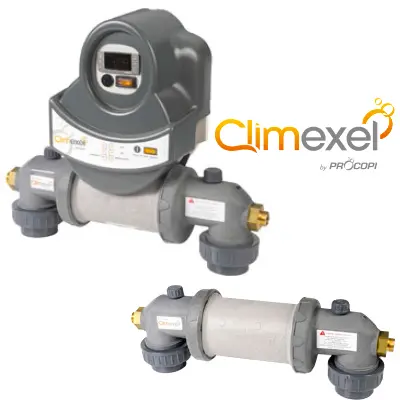

Echangeur thermique TITANE CLIMEXEL

CLIMEXEL
Ref. Abatik: 001729
Ref. Fournisseur: 9200200

Echangeurs de chaleur à plaques spiralées en titane,
encombrement réduit,
compatible avec tous traitements d'eau,
pour toutes piscines jusqu'à 200m3,
version nue ou équipée d'une régulation

CLIMEXEL MK-1 Nu 25 kW
895 € TTC
223.75 € x 4 sans frais ou de 10 à 180 mensualités *
En stock
Frais de port offerts (France)
Frais de port à prévoir Hors France Métropolitaine
Devis gratuit
Descriptif

L'échangeur thermique TITANE CLIMEXEL est idéal pour le chauffage de l'eau de piscine. Il permet d'utiliser l'énergie de votre chaudière ou de votre pompe à chaleur pour chauffer l'eau de votre piscine. Il est conçu pour être monté en by-pass sur le circuit d'une chaudière ou d'une pompe à chaleur.

Il est disponible en version nue ou équipée, munie d'une régulation électronique permettant de régler automatiquement la température de votre bassin. L'échangeur à plaques spiralées est fabriqué en titane, matériau inaltérable, et confère un excellent rendement grâce à une grande surface d'échange thermique.

Dans sa version complète, tous les éléments nécessaires à son fonctionnement sont entièrement pré-montés pour être raccordés directement au circuit de chauffage.


Principe de fonctionnement

Deux circuits hydrauliques circulent à contre courant dans l'échangeur.

Le circuit primaire du chauffage de la maison produit une température d'eau entre 40 et 80°C, en fonction du type de chauffage (pompe à chaleur ou chaudière).

Le circuit secondaire, celui de la piscine, est réchauffé au contact du circuit primaire, au travers des parois des plaques de l'échangeur.


schema fonctionnement echangeur climexel
schema fonctionnement echangeur climexel


1. Pompe de filtration
2. Filtre
3. Vanne du filtre

4. Echangeur titane CLIMEXEL
5. By-pass
6. Chaudière


Les échangeurs thermiques titane CLIMEXEL sont équipés de plaques en titane pour :

- Une surface d'échange plus importante qu'un échangeur tubulaire (pour un rendement d'échange thermique supérieur)
- Une compatibilité avec tous types de traitement d'eau (électrolyse, sel, chlore, brome...) grâce aux qualités inaltérables du titane (matériau incorrodable)

Les plaques thermiques sont "lovées" dans l'échangeur, caractéristique exclusive CLIMEXEL conférant un rendement thermique d'échange supérieur aux échangeurs tubulaires.

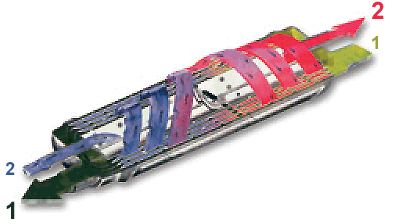

vue en coupe de l'echangeur à plaques lovées
vue en coupe de l'echangeur à plaques lovées


Circulation de l'eau :
1 - Circuit primaire (Circuit principal de l'eau de chauffage de la maison)
2 - Circuit secondaire (Circuit du groupe de filtration de la piscine)
échageur plaques titane climexel
échageur plaques titane climexel

Echangeur thermique titane MK nu

Echangeur thermique en titane totalement compatible avec tous types de traitement, Garanti 5 ans.

Le corps de l’échangeur est en résine de synthèse. Sortie à 90° pour un raccordement facile en by-pass. Double doigt de gant de prise de température, en entrée et en sortie, pour inversion du sens de circulation d’eau.

Livré avec 2 raccords-union en Ø50 ou 63mm pour le circuit secondaire (piscine).


Echangeur thermique CLIMEXEL nu
Echangeur thermique CLIMEXEL nu

Echangeur thermique titane MK prémonté


La version prémontée comprend toutes les caractéristiques de l’échangeur en version nue avec en plus:
1 aquastat de précision avec affichage digital de température d'eau et du point de consigne,
1 pompe de circuit primaire,
2 vannes d'isolement du circuit primaire dont une équpée d'un clapet anti-thermosiphon,
1 purge de vidange,
Tous les câblages électriques nécessaires au bon fonctionnement de l'ensemble.


Echangeur thermique CLIMEXEL prémonté
Echangeur thermique CLIMEXEL prémonté

Caractéristiques techniques


Puissance restituée (en kW) en fonction des températures primaires et secondaires
Modèle 25 kW
T° circuit primaire 50 60 70 80 90
T° bassin 20° 20° 20° 20° 20°
Volume piscine maxi 30m3 30m3 50m3 50m3 50m3

Modèle 40 kW
T° circuit primaire 50 60 70 80 90
T° bassin 20° 20° 20° 20° 20°
Volume piscine maxi 50m3 50m3 100m3 100m3 100m3

Modèle 60 kW
T° circuit primaire 50 60 70 80 90
T° bassin 20° 20° 20° 20° 20°
Volume piscine maxi 80m3 80m3 150m3 150m3 150m3

Modèle 90 kW
T° circuit primaire 50 60 70 80 90
T° bassin 20° 20° 20° 20° 20°
Volume piscine maxi 100m3 100m3 200m3 200m3 200m3

Modèles 25 kW 40 kW 60 kW 90 kW
Puissance nominale (kW) 25 40 60 90
Raccordement Primaire Chauffage Ø 3/4 ‘’ taraudé Ø 3/4 ‘’ taraudé Ø 3/4 ‘’ taraudé Ø 3/4 ‘’ taraudé
Raccordement Secondaire Piscine PVC Ø 50 ou 63 à coller Ø 50 ou 63 à coller Ø 50 ou 63 à coller Ø 50 ou 63 à coller
Débit Primaire Chauffage (m3/h) 0,72 1,20 1,74 2,12
Débit minimum Secondaire Piscine (m3/h) 2,70 4,32 6,36 9,10
Poids (kg) 6,0 6,5 7,0 7,5

Dimensions

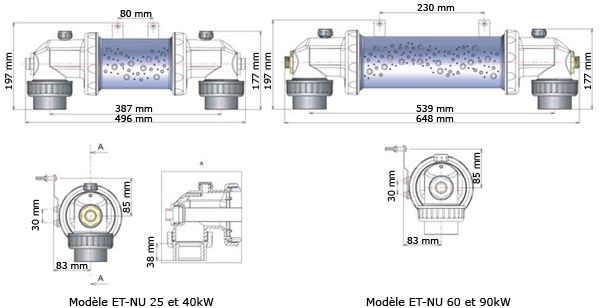

Modèle nu

schema echangeur nu
schema echangeur nu

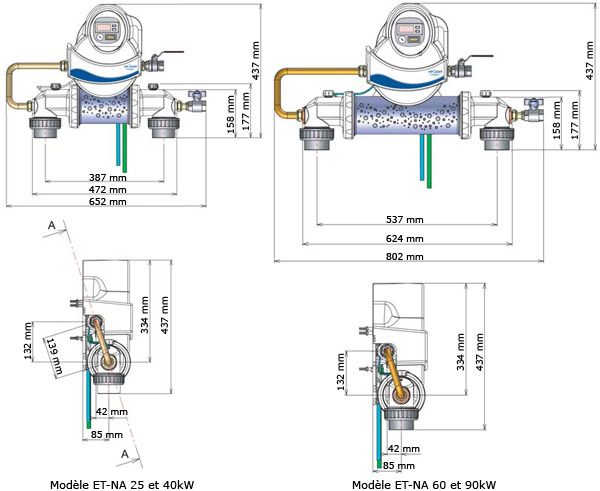

Modèle prémonté

schema echangeur ec
schema echangeur ec
Photos non contractuelles

Garanties

5 ans
