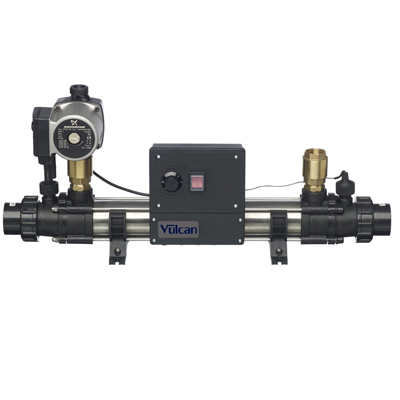

Echangeurs piscine ELECRO VULCAN TITANE thermostat mécanique

Présentation

L’échangeur de chaleur permet d’utiliser le circuit d'eau chaude de votre système de chauffage domestique (chaudière gaz ou fioul, pompe à chaleur ou capteurs solaires) pour chauffer l’eau de votre piscine.

La chauffage de l'eau de piscine sera conditionné par :
- la température de l’eau provenant de votre système de chauffage
- par le dimensionnement de l’échangeur en fonction du volume de la piscine.

Un raccordement hydraulique est nécessaire entre le système de chauffage et l’échangeur, l’eau ou l’eau glycolée sont compatibles avec les échangeurs pour piscine.

Pour une efficacité optimale, la distance entre votre système de chauffage et l’échangeur doit être la plus courte possible afin d’éviter les déperditions thermiques.
Il est important de calorifuger le réseau de tuyauterie entre le système de chauffage et l’échangeur.

Caractéristiques

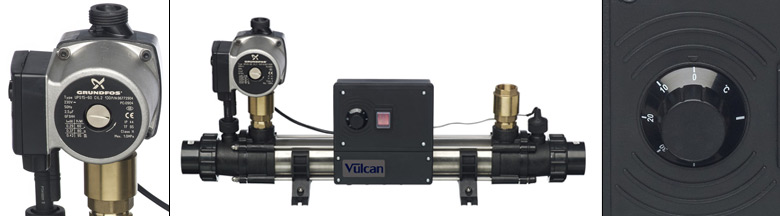

L'échangeur de chaleur ELECRO VULCAN Titane est équipé d'un circulateur, d'un thermostat mécanique et d'un contrôleur de débit.

- Les modèles avec thermostat mécanique TM sont pourvus d'un interrupteur marche/arrêt et d'un thermostat mécanique vous permettant de déterminer la température que vous souhaitez dans votre piscine. Dès que la température est atteinte le circulateur du circuit primaire s'arrête. Ces modèles ne fonctionnent que pendant les cycles de filtration que vous avez programmé sur le coffret électrique de votre groupe de filtration.

Compatible avec l'eau salée des électrolyseurs au sel.

Raccordement piscine en PVC Ø 50 en ligne en sortie de filtration.
Raccordement à la chaudière Ø1 "BSP
Tube extérieur en acier inoxydable 316 avec supports en Polyamide.
Faisceau de tubes en TITANE compatibles avec l'électrolyse au sel.
Circulateur GRUNDFOS.
Contrôleur de débit à palette.
Clapet anti-retour pour circuit primaire.
Thermostat mécanique modèles TM, 220v.
Démontage intégral possible.
Supports pour fixation au sol ou au murs.

Montage simplifié dans le local technique, à proximité de la chaudière, à la sortie de la filtration.

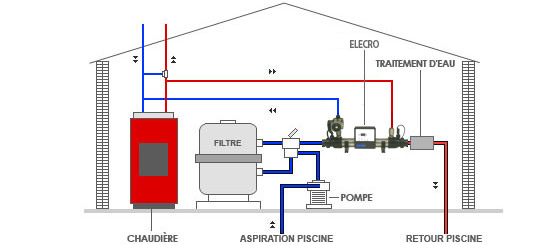

Schéma de montage de l'échangeur thermique VULCAN ELECRO titane

Puissance de chauffage

Modèle	Volume piscine maxi pour circuit primaire 90/70°C*	Volume piscine maxi pour circuit primaire 45/35°C*
25 kW	60 m3	30 m3
40 kW	120 m3	50 m3
70 kW	200 m3	80 m3
100 kW	280 m3	110 m3

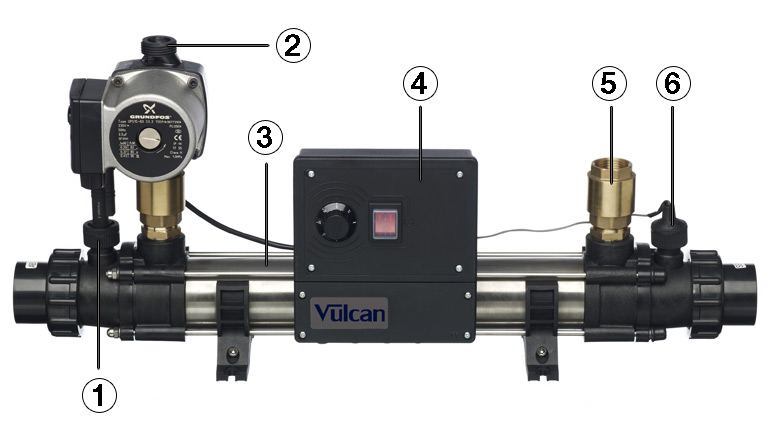

Descriptif de l'échangeur de chaleur VULCAN ELECRO

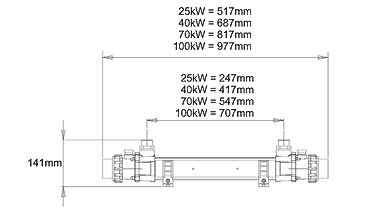

Dimensions de l'échangeur thermique VULCAN ELECRO titane

Garantie

2 ans
