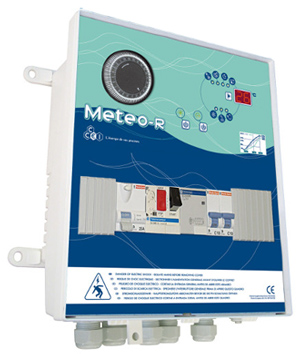

Coffrets électriques multifonctions Meteo R

Ref. 014521
Départ 230V,
Fonction hors gel,
Commande des projecteurs à distance,
Utilisation simple,
Affichage digital
Les coffrets Météo R
Chaque modèle est équipé d'une sortie auxiliaire monophasée permettant d'alimenter un appareil supplémentaire (surpresseur, électrolyseur, pompes doseuses, éclairage de jardin, etc).
Trois modèles sont proposés :
- Le Météo R AF100 est équipé d'un transformateur pouvant alimenter 1 projecteur de 100w.
- Le Météo R AF300 est équipé d'un transformateur pouvant alimenter 1 projecteur de 300w.
- Le Météo R AF600 est équipé d'un transformateur pouvant alimenter 2 projecteurs de 300w.
Système Météo
Outre leurs fonctions communes à tous coffrets électriques, les Météo R se distinguent par leur système nommé Météo qui adapte automatiquement la durée de filtration en fonction de la température de l'eau.
En effet, le temps de filtration d'une piscine varie en fonction de la température de l'eau. Afin d'éviter la prolifération de bactéries due à la hausse de la température, le cycle de filtration doit être augmenté en conséquence et réduit en cas de chute de température.

Grâce aux coffrets électriques Météo R, le temps de filtration de votre piscine est automatiquement adapté en fonction de la température de l'eau sans que vous ayez à intervenir.
Le tableau ci-dessous résume les différents avantages du système Météo.

Détails techniques
Modes de fonctionnement
- Mode horloge : Lorsque le mode horloge est sélectionné, la filtration est en marche uniquement pendant les périodes déterminées sur l'horloge.
- Marche permanente : Dans ce mode, la filtration fonctionne en permanence. Il faudra donc arrêter la filtration manuellement.
- Mode thermorégulé : Ce mode adapte le temps de filtration en fonction de la température du bassin. Chaque jour, l’appareil calcule la durée de son cycle de filtration. Ce système permet d’améliorer considérablement l’efficacité de la filtration et limite le gaspillage d’énergie lorsque la température baisse.
Interface de contrôle

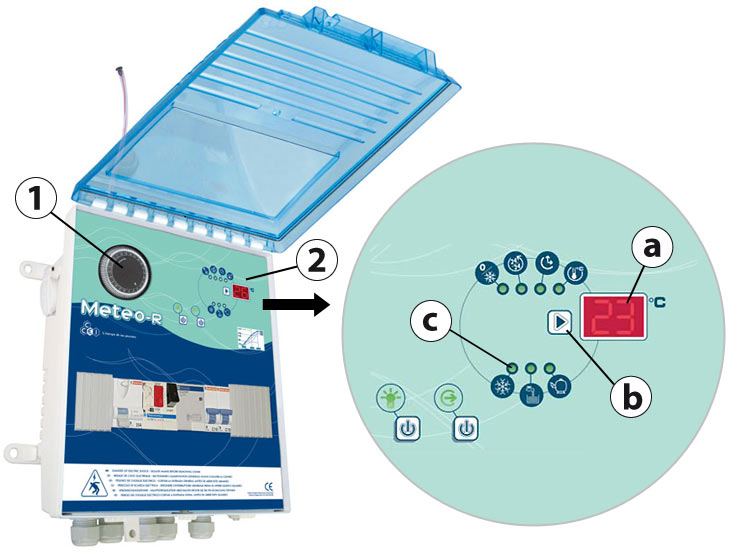

Les coffrets électriques Météo R sont équipés d'une horloge de programmation mécanique (1) et d'une interface de contrôle digitale intuitive (2). Cette interface affiche la température (a), elle permet de sélectionner le mode de fonctionnement de l'appareil (b) et dispose de différents voyants informant sur le bon fonctionnement des appareils (c).

Commande des projecteurs
Les projecteurs peuvent être commandés soit depuis l'interface de contrôle du coffret Météo R soit par le biais d'une télécommande radio.
Lors de la mise en marche des projecteurs une ventilation interne au coffret s’enclenche afin d’évacuer la chaleur du transformateur. Par mesure de sécurité (en cas d’oubli par exemple) le temps de fonctionnement des projecteurs est limité à 6h.
Fonction hors-gel
Quel que soit le mode de fonctionnement choisi, le coffret multifonctions contrôle la température de l’eau. Dès que la température du bassin devient inférieure à 1°C, le coffret met en route la pompe de filtration afin d’éviter que la glace ne se forme dans les canalisations et n’endommage l’installation.
Pour éviter de faire fonctionner inutilement la pompe pendant les périodes de froid, l’appareil ne force le fonctionnement de la pompe que 10 minutes toutes les heures. Ces 10 minutes suffisent à empêcher le gel des canalisations. Ce mode hors-gel prend fin dès que la température remonte au dessus de 3°C.
Remplissage automatique
Les coffrets Météo R peuvent également alimenter un kit de régulation de niveau disponible en option. Ce kit de régulation gère automatiquement le remplissage de la piscine et assure la protection de la pompe de filtration contre le manque d’eau.
Les avantages des coffrets électriques multifonctions Météo R

- Grâce au coffret électrique Météo R la pompe de votre piscine fonctionne uniquement selon les besoins réels de la filtration. Vous réalisez donc des économies d’électricité et préservez votre pompe.

- L’utilisation d’un coffret Météo R vous permet de protéger votre pompe de filtration et vos projecteurs contre les surcharges d’intensité grâce aux disjoncteurs. Le dispositif hors gel évite que le gel se forme dans vos canalisations.

- Des coffrets électriques pratiques et conformes aux normes de sécurité en vigueur.

- Une fois le coffret fixé, vous apprécierez sa fenêtre d’accès transparente offrant une excellente visibilité de l’état du système (horloge, disjoncteur). L’entrée de câbles est intégrée dans le boîtier, assurant ainsi la sécurité des personnes et des équipements.
Schéma de raccordement du coffret électrique

Coffret électrique (1), Pompe de filtration (2), Projecteur (3), Sortie auxiliaire (4) : Surpresseur, pompe doseuse, robot, etc.
Tableau indicatif des intensités pour le calibrage des disjoncteurs
Installations monophasées 230V
Puissance de la pompe de filtration (kW/CV) | Calibre disjoncteur | Intensité absorbée |
0,25 / 0,33 | 1,6 / 2,5 | 2,2A |
0,37 / 0,50 | 2,4 / 4,0 | 3,12A |
0,55 / 0,75 | 4 / 6,3 | 4,76A |
0,75 / 1 | 4 / 6,3 | 6,01A |
1,1 / 1,5 | 6 / 10 | 7,60A |
1,5 / 2 | 10 / 16 | 10,40A |
Installations triphasées 400V
Puissance de la pompe de filtration (kW / CV) | Calibre disjoncteur | Intensité absorbée |
0,37 / 0,50 | 1,0 / 1,6 | 1,2A |
0,55 / 0,75 | 1,6 / 2,5 | 1,60A |
0,75 / 1 | 1,6 / 2,5 | 2A |
1,1 / 1,5 | 2,5 / 4 | 2,60A |
1,5 / 2 | 2,5 / 4 | 3,50A |
2,2 / 3 | 4 / 6,3 | 5A |
3 / 4 | 6 / 10 | 6,60A |
Caractéristiques techniques
Modèle | Météo R A F100 | Météo R A F300 | Météo R A F600 |
Tension d'alimentation | 230V/50Hz | 230V/50Hz | 230V/50Hz |
Dimensions | l350 x h290 x p150mm | l350 x h290 x p150mm | l350 x h290 x p150mm |
Poids | 4,4kg | 4,4kg | 4,4,kg |
Alimentation des pompes | Monophasée/Triphasée | Monophasée/Triphasée | Monophasée/Triphasée |
Départ prise 230V | Oui avec télécommande | Oui avec télécommande | Oui avec télécommande |
Seuil de mise hors gel | De 1 à 3°C | De 1 à 3°C | De 1 à 3°C |
Interrupteur différentiel | 30mA | 30mA | 30mA |
Indice de protection | IP-55 | IP-55 | IP-55 |
Isolement | Classe II | Classe II | Classe II |
Filtration
Horloge de programmation journalière | Oui | Oui | Oui |
Par programmes | Oui | Oui | Oui |
Thermomètre
Plage de mesure | De -9° à 45°C | De -9° à 45°C | De -9° à 45°C |
Précision température | 1°C | 1°C | 1°C |
Résolution température | 1°C | 1°C | 1°C |
Projecteurs
Alimentation | 1 x 100W | 1 x 300W | 2 X 300W |
Portée télécommande radio | 30m en champ libre | 30m en champ libre | 30m en champ libre |
Contenu de l'emballage
- 1 coffret électrique multifonctions Météo R
- 1 sonde de température
- 1 collier de prise en charge ø50mm
- 1 émetteur radio 433MHz 2 fonctions
- 1 antenne
- 1 notice technique
Garantie
2 ans
