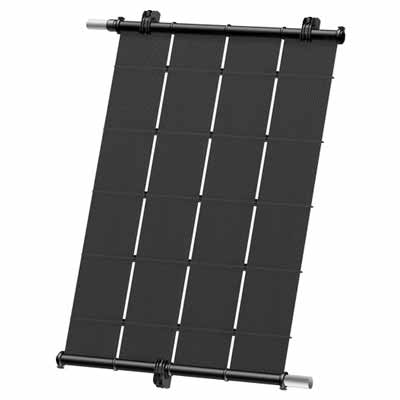

Système de chauffage solaire pour piscine Heliocol King size

Chauffage solaire en kit pour piscine Heliocol King size
Prix conseillé fournisseur 2018 à partir de :
1666 €
Notre prix à partir de :
1666 € TTC
416,50 € x 4 fois sans frais ou de 10 à 180 mensualités* *Suivant conditions, nous consulter
Ref. 026000
Kit chauffage solaire Heliocol king Size pour piscine de 8x4m

(1 avis)

Pour prolonger la saison de baignade,
S'installe au sol et sur tous types de toits,
Grande capacité d'absorption de la chaleur,
Economies d'énergie,
100% écologique.
Disponible
Kit chauffage solaire Heliocol king Size pour piscine de 8x4m
Ref. 026000
EUR 1666
1666 €
Commander Devis Gratuit
Kit chauffage solaire Heliocol king size pour piscine de 9x4m
Ref. 026001
EUR 1924
1924 €
Commander Devis Gratuit
Kit chauffage solaire Heliocol king size pour piscine de 10x5m
Ref. 026002
EUR 2467.60
2467.60 €
Commander Devis Gratuit
Kit chauffage solaire Heliocol king size pour piscine de 11x5m
Ref. 026003
EUR 2725.60
2725.60 €
Commander Devis Gratuit
Kit chauffage solaire Heliocol king size pour piscine de 12x5m
Ref. 026004
EUR 2992
2992 €
Commander Devis Gratuit
Kit chauffage solaire Heliocol king size pour piscine de 12x6m
Ref. 026005
EUR 3409.20
3409.20 €
Commander Devis Gratuit
Vanne motorisée 3 voies Ø 50 mm avec régulation déportée
Ref. 010435
EUR 888
888 €
Commander Devis Gratuit
Vanne motorisée 3 voies Ø 50 mm avec régulation intégrée
Ref. 010436
EUR 729
729 €
Commander Devis Gratuit
Système de commande et de régulation pour pompe auxiliaire
Ref. 010437
EUR 539
539 €
Dont eco-part. : 0,17 €
Commander Devis Gratuit
Pompe Caliente Trend 1 CV mono
Ref. 017270
EUR 199
249
199 €
Dont eco-part. : 0,17 €
Commander Devis Gratuit

Le système de chauffage solaire pour piscines Heliocol king size en vidéo





Le système de chauffage Heliocol king size vous permet de vous baigner dans une eau chauffée naturellement toute l'année. La conception unique de ses panneaux vous assure une installation sûre et sans entretien, pour un confort d'utilisation extrême.

L'atout de ces panneaux solaires est de pouvoir être installés non seulement au sol mais également en hauteur sur tous types de toits, et ceci quelque soit la pente et le revêtement. Positionnés ainsi, ils captent les rayons du soleil pour transmettre leur chaleur à l'eau de votre bassin.
Simplement veiller à la bonne orientation : sud, sud-ouest et à une inclinaison idéale de 30° pour une efficacité maximale.

Vous pouvez raccorder entre eux autant de panneaux que vous le souhaitez, en fonction de la surface dont vous disposez et du volume de votre bassin.

Ses avantages en un coup d’œil


Un gain de température de baignade
Grâce à la taille des tubes de ces panneaux, le température de l'eau de votre piscine augmente d'une dizaine de degrés pour un ensoleillement de plusieurs heures par jour pendant une semaine.

Des panneaux adaptés
Grâce aux multiples tailles de panneaux disponibles, le système de chauffage solaire Heliocol King size s'adapte parfaitement à votre environnement et à vos besoins.

Flexibilité
La conception en tubes individuels rend possible le contournement par chacun d'eux d'éventuels petits obstacles sur votre toit : cheminée, aération...

Une conception unique
La force de ce chauffage solaire réside dans la conception des tubes qui le composent. Inter-dépendants, ils évitent à la moisissure de se former entre eux, aux saletés de se déposer et permettent une meilleure évaporation de l'humidité présente sur le toit.

Aucun entretien
La conception unique des panneaux solaires Heliocol permet un confort d'utilisation maximal et ne demande aucun entretien. Le système Heliocol en plastique breveté ne nécessite aucune surveillance de votre part.

Résistance
Aucune inquiétude non plus quant à la résistance des panneaux aux intempéries. Ils résistent aux vents violents, aux tempêtes, aux orages, au gel, et autres événements climatiques.

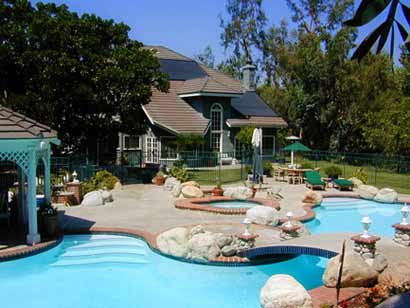

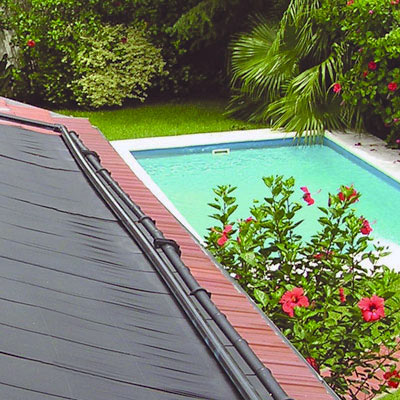

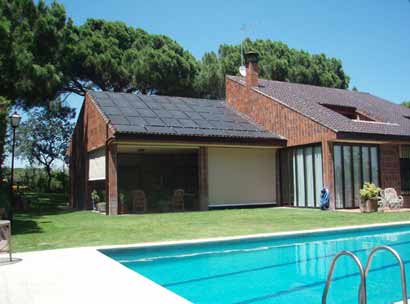

Chauffage solaire Heliocol sur toiture
Heliocol chauffage solaire sur toiture


Heliocol chauffage solaire sur toiture
Heliocol chauffage solaire sur toiture

Caractéristiques techniques


Installation
Au sol ou en hauteur
Orientation
sud ou sud-ouest recommandé
Matériaux
Polypropylène spécialement traité pour la chaleur et les UV
Dimensions L x l (en cm)
323 x 120
Surface
3,50 m2
Nombre de tubes par capteur
160 (40 x 4) soit 510 m de tubes
Épaisseur
6,2 cm
Poids d'un panneau à vide
8,5 kg
Perte de charge
0,5 mCE par rangée de panneau
Pression maximale
6 Bars
Température maximale
90° C
Volume d'eau par capteur
11,7 litres
Coloris
Noir

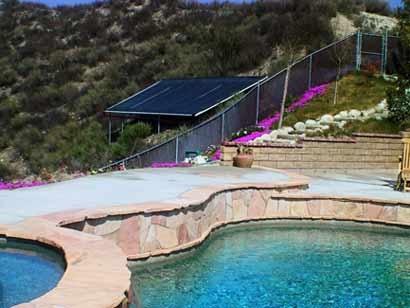

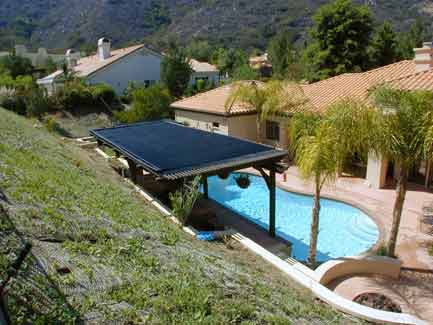

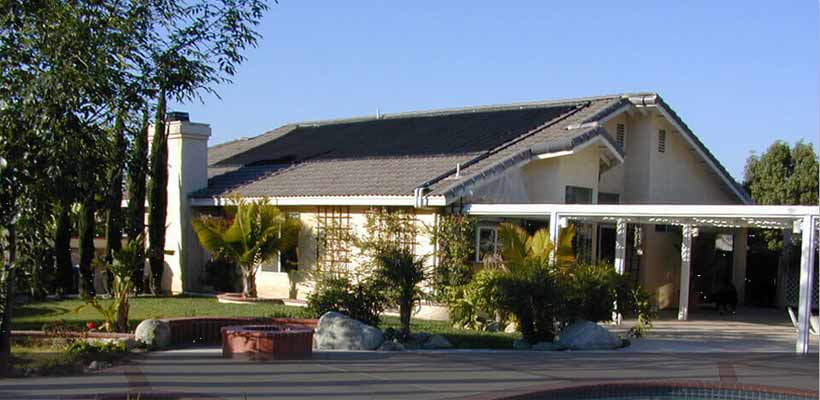

Chauffage solaire Heliocol installation toiture

Installation des panneaux


Pour une efficacité optimale, il est nécessaire que la surface totale des panneaux Heliocol King size représente 60% de la surface de la piscine.
Pour mieux répartir la perte de charge, il est de plus conseillé d'installer 7 panneaux maximum par rangée; au delà : les installer en deux rangées ou plus.

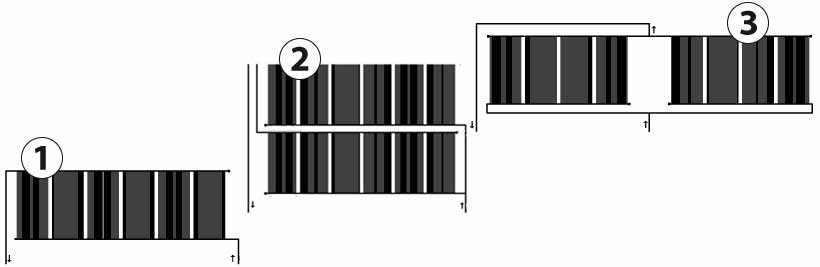

Heliocol schema
1 Sur un rang
2 Sur deux rangs
3 Sur un rang avec alimentation partagée

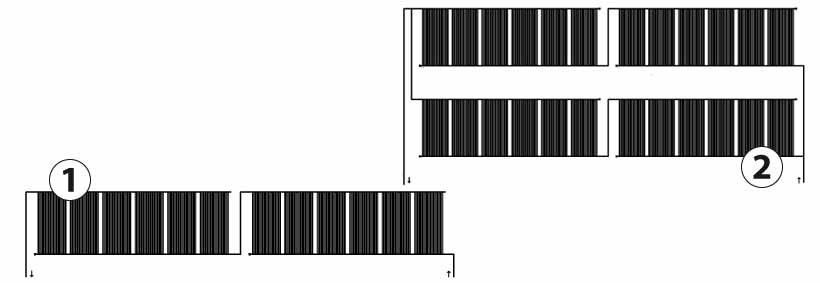

Heliocol schema
1 En série
2 En parallèle

Dimensions piscine
nombre de panneaux Heliocol king size nécessaires
8 x 4 m
6
9 x 4 m
7
10 x 5 m
9
11 x 5 m
10
12 x 5 m
11
12 x 6 m
12


Les éléments du chauffage solaire Heliocol king size en détail

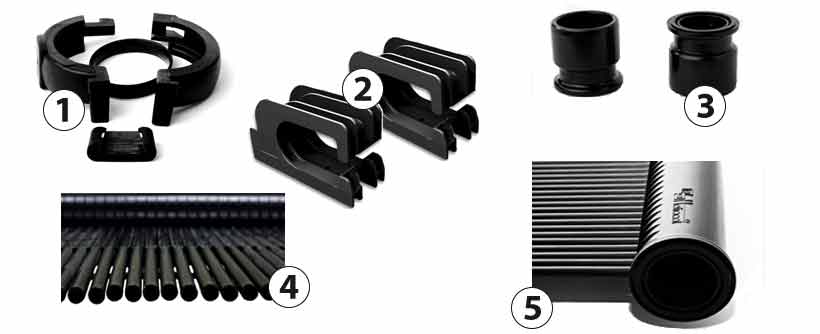

Héliocol éléments constitutifs
1. Collier de raccordement pour panneaux
2. Pinces "crocodile" haut et bas (pour raccorder le panneau au toit)
3. Raccords de tuyaux
4. Tubes constitutifs du panneau
5. Tête surmoulée

2 types de régulation


Régulation manuelle


La régulation manuelle utilise la pompe de filtration pour faire circuler l'eau dans le ou les panneaux, ceux ci devant être situés le plus proche possible du local technique. Attention, ils ne doivent pas être alimentés pendant la nuit ou par mauvais temps (pluie, neige, froid) car l'eau de la piscine peut se refroidir. 3 vannes manuelles (en option) permettent de réguler ou d'isoler l'alimentation des panneaux.

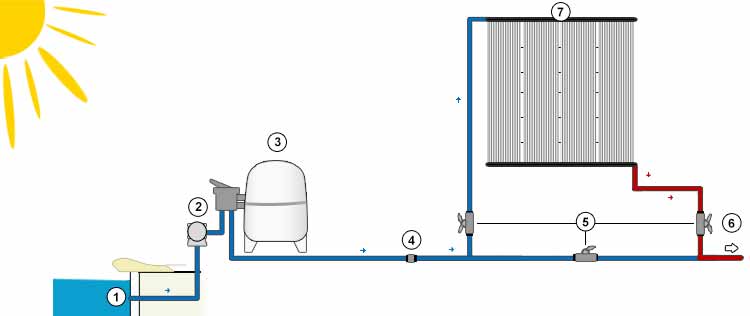

Régulation manuelle : chauffage solaire pour piscine Heliocol

1. Aspiration
2. Pompe de filtration
3. Filtre
4. Clapet anti-retour
5. Vanne by-pass 3 voies (en option)
6. Refoulement vers la piscine
7. Panneau solaire Heliocol

Régulation automatique


La régulation automatique avec pompe auxiliaire permet d'optimiser l'efficacité du système en ne faisant passer l'eau dans le ou les panneaux que lorsque les conditions climatiques sont idéales.
Cette configuration est adaptée dans le cas de panneaux éloignés du local technique.

Vanne motorisée

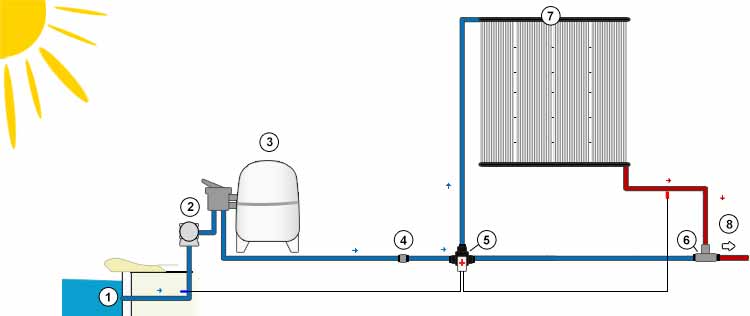

Régulation automatique avec vanne motorisée 3 voies : chauffage solaire pour piscine Heliocol

1. Aspiration
2. Pompe de filtration
3. Filtre
4. Clapet anti-retour
5. Vanne motorisée 3 voies
6. Raccord T
7. Panneau solaire Heliocol King size
8. Refoulement vers la piscine


1. Avec la pompe du filtre, grâce à une vanne motorisée 3 voies commandée par une régulation de température :

Cette configuration peut, en règle générale, être adoptée lorsque le capteur n’est pas situé à une distance supérieure à 6m, par rapport à la surface de l’eau. La vanne motorisée 3 voies est installée dans la canalisation en provenance du filtre. La régulation de température ouvre ou ferme la vanne en fonction des différences de température. Lorsque l’eau doit être chauffée, le flux est pompé à travers le capteur. L’eau chauffée retourne alors dans le circuit par un raccord T.

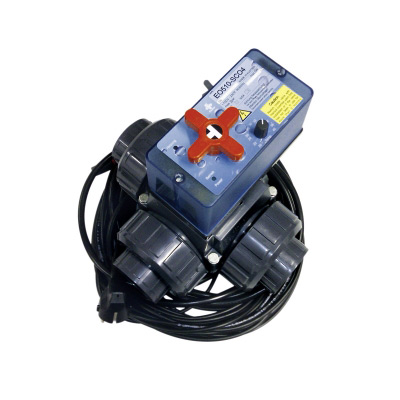

a/ Vanne motorisée 3 voies Ø50mm avec régulation intégrée
La société Praher a également conçu une vanne PVC particulièrement économique et efficace, comportant une régulation solaire intégrée.

La vanne SC03 peut facilement être intégrée, grâce à des adaptateurs (en option) aux tuyaux des bassins hors-sol. La température d’eau souhaitée peut être réglée dans une plage allant de +20°C à +40°C.

Cette régulation comprend également :
- une sonde destinée à la mesure de la température de l’eau du bassin, avec 3m de câble,
- une sonde de température d'air, avec 10m de câble.

Disponible en format DN40/d50, commande électrique EO510 MVO 12-230V AC/DC, rotule spéciale pour la compensation de la pression, réglage manuel d’urgence, protection IP54, marquage CE et indication visuelle de la position.
Vanne motorisée pour chauffage solaire avec commande intégrée

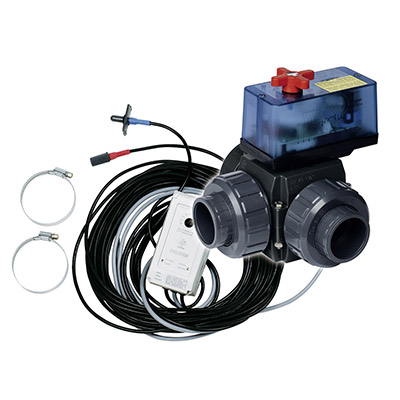

b/ Vanne motorisée 3 voies Ø50 mm avec régulation déportée

Composé d’une unité de commande prête au branchement et compacte (norme DIN), sur laquelle la température d’eau souhaitée peut être réglée manuellement (de +20°C à +40°C).

Cette régulation comprend également :
- une sonde destinée à la mesure de la température de l’eau du bassin, avec 3m de câble,
- une sonde de température d'air, avec 10m de câble,
- une vanne PVC Praher, 3 voies DN40/d50 , MVO 12-230V AC/DC, réglage manuel d’urgence, protection IP54, marquage CE et indication visuelle de la position.
Vanne motorisée  voies pour chauffage solaire avec régulation déportée

Régulation automatique avec coffret électrique de régulation, pompe auxiliaire et sondes : chauffage

1. Aspiration
2. Pompe de filtration
3. Filtre
4. Contrôleur de débit
5. Sonde de température de l'eau
6. Pompe auxiliaire
7. Refoulement vers la piscine
8. Panneau solaire Heliocol king size
9. Sonde de température de l'air
10. Coffret électrique de régulation automatique



2. Avec pompe auxiliaire séparée et régulation de température intégrée dans le circuit d’eau :

Il est parfois préférable ou nécessaire d’installer une pompe séparée pour le chauffage solaire.
Généralement lorsque le panneau est situé sur un toit ou à une distance supérieure à 15m par rapport à la surface de l’eau. L’eau est alors déviée, au moyen d’un raccord T situé avant le filtre, en direction du panneau.

Le fonctionnement de cette pompe est commandé par la régulation de température. La pompe du filtre et la pompe solaire sont régulés séparément l’une de l’autre. L’installation de vannes anti-retour dans le circuit solaire et dans le circuit du filtre est recommandée.

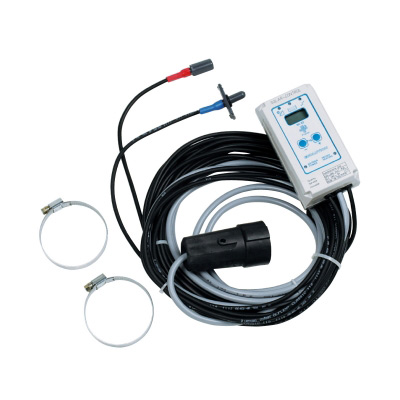

Système de commande et de régulation pour pompe solaire

Composée d’une unité de commande compacte, prête au branchement, sur laquelle la température d’eau souhaitée peut être réglée (de +5°C à +60°C).

Cette régulation comprend également : une sonde destinée à la mesure de la température de l’eau du bassin, avec 3m de câble, ainsi qu’une sonde de température d'air avec 10m de câble.
Système de commande et régulation pour pompe solaire

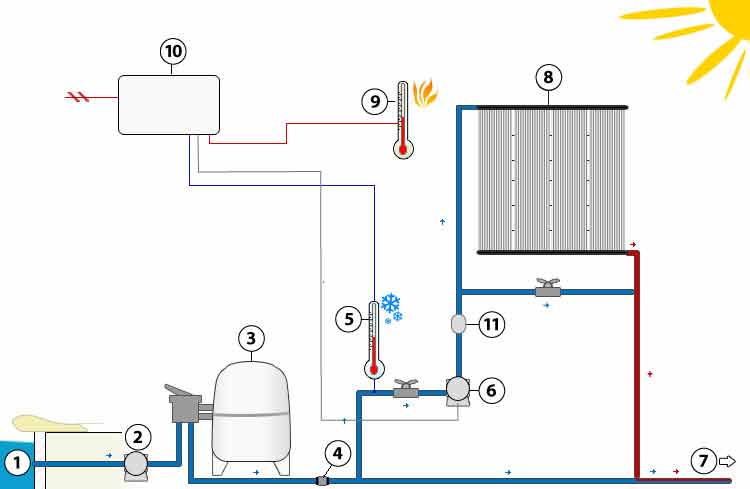

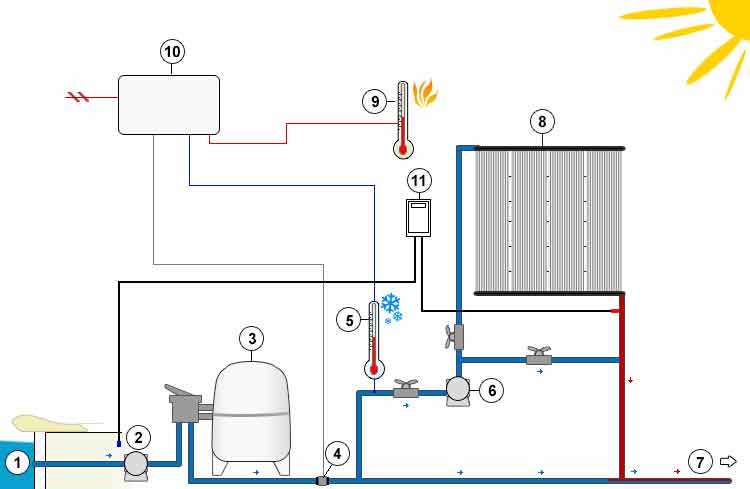

Régulation auto, avec pompe auxiliaire séparée, régulation de température intégrée : chauffage solai

1. Aspiration
2. Pompe de filtration
3. Filtre
4. Contrôleur de débit
5. Sonde de température de l'eau
6. Pompe auxiliaire
7. Refoulement vers la piscine
8. Panneau solaire Heliocol king size
9. Sonde de température de l'air
10. Coffret électrique de régulation automatique
11. Régulation de température intégrée

Garantie

10 ans sur les panneaux
