Volet automatique hors sol ABRIBLUE Open Classic

Volet automatique open Classic Abriblue
Prix conseillé fournisseur 2014 :
3162 €
Notre prix :
3162 € TTC
790,50 € x 4 fois sans frais ou de 10 à 180 mensualités* *Suivant conditions, nous consulter
Ref. 001853

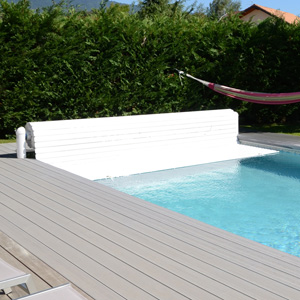

Volet Roulant Automatique Hors-Sol Abriblue modèle OPEN CLASSIC
EUR 3162.00
  • Conforme à la norme NF P 90-308
Disponible

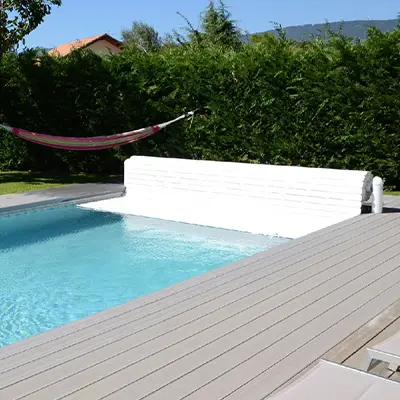

Le volet ABRIBLUE Open Classic est idéal pour piscine en construction ou piscine existante de dimensions maxi : 7,50m x 15m.

Dimensions intérieures de la piscinePrix TTC*
7m x 3,5m 3130€ TTC
8m x 4m 3560€ TTC
9m x 4,5m 3950€ TTC
10m x 5m 4480€ TTC
11m x 5m 4690€ TTC

* Tarif présenté départ Usine, avec lames blanches.
Spacer 20Open classic bleu

Consultez nos conseillers au 0800 800 099 pour connaître les frais de port pour votre volet.

Avantages du volet Open Classic


- Le volet automatique hors d'eau pour piscine ABRIBLUE Open Classic permet de sécuriser votre piscine tout en limitant les travaux d'installation grâce à un simple câble reliant le volet au coffret électrique installé dans le local technique de votre piscine.

- Les manœuvres d'ouverture et de fermeture se font par une seule personne grâce au contacteur à clé situé sur le pied du volet. Trois minutes maximum (en fonction de la taille de votre piscine) suffisent pour enrouler ou dérouler le volet.

- La gestion des fins de courses permet l'ouverture automatique du volet et son arrêt automatique lorsqu'il est complètement fermé (en maintenant la clé de contact active conformément à la norme NF P90-308).

- Le verrouillage du volet est assuré par un dispositif anti-soulèvement apportant une sécurité optimale.

- En cas de panne électrique, l'axe du volet est débrayable, vous permettant ainsi de sécuriser votre piscine.

- L'inclinaison des pieds du volet évite le surfaçage des margelles galbées.

- Encombrement réduit, grâce au moteur situé dans l’axe du rouleau, permettant ainsi l'escamotage des pieds pendant la période hivernale.

- Le volet conserve la température de votre eau de piscine prolongeant ainsi la saison de baignade, limite l'évaporation de l'eau, et réduit le nettoyage et maintien l'eau plus propre. Les lames opaques empêchent la photosynthèse propice au développement des algues.

Détails techniques


Nuancier de coloris de lames pour volet hors sol abriblue
Coloris des lames

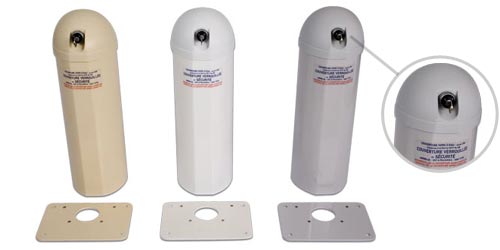

Coloris pieds abriblue open classic : sable, blanc, gris
Coloris des pieds


Caractéristiques techniques


PiedsEn aluminium laqués blanc sans fixations apparentes. Pieds escamotables optionnels.
Fixations des piedsPar chevilles / tire-fond + vis de positionnement pour le réglage de l'horizontalité
AxeEn aluminium anodisé, Ø150mm (axe en composite Ø200mm optionnel)
Moteur électriqueDans l'axe, 24 V tubulaire avec fins de courses réglables
Coffret électrique220V / 24V
Système de secoursDéverrouillage de l'axe grâce à une goupille
Ouverture / fermetureContacteur à clef, 3 positions
Tablier flottantComposé de lames
Kit de sécurisationPar sangles
Conditions d'utilisationCompatible toutes saisons
Dimension maxi7,50m x 15m

ABRIBLUE Open Classic volet automatique hors sol

Détails des lames


LamesPVC extrudées traitées anti-tâches
CompositionCalcium/Zinc anti UV
Largeur des lames83mm
Epaisseur des lames17,5mm
Tenue à la chaleurExcellente
Clipsage simplifiéSystème d'accrochage mâle - femelle
BouchonnageCapuchons soudés en usine + ailettes amovibles
ColorisBlanc, bleu, sable, gris, marbré bleu
Compatibilité des formes de piscinesFormes rectangulaires : autres formes nous consulter
Option escalierEn bout de bassin : nous consulter

L'assemblage du tablier


Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1).

- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.2).

- Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier (fig.3).
Assemblage lames volets abriblue

Des ailettes de 20 mm équipent les bouchons. Pour ajuster la largeur du tablier à celle du bassin, vous pouvez les retirer et éventuellement les remplacer par des ailettes de 10, 15, 25 ou 30mm à nous commander. Attention, toute découpe de bouchon supprime sa garantie d’étanchéité et de rigidité de la lame et du tablier.

Pour décliqueter une lame, procéder de la façon inverse (de la fig.1) en appuyant sur la partie inférieure de la gorge femelle (lame de gauche) pour dégager le crochet supérieur de la partie mâle (lame de droite).

Installation du volet


Préparation de la plage


Pour recevoir les pieds et les habillages du volet électrique ABRIBLUE Open Classic, la plage doit avoir une surface plane de 280mm x 360mm de chaque coté du bassin pouvant accueillir des goujons express.

Preparation plage open

L'encombrement


ENROULEUR DE FACE

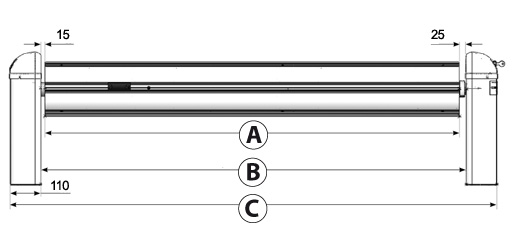

Encombrement volet open classic faceSpacer 20




Longueur de l'axe (A) = largeur du bassin + 100 mm

Distance entre pieds (B) = largeur du bassin + 140 mm

Encombrement total (C) = largeur du bassin + 360 mm

-> Toutes les dimensions sont en mm

ENROULEUR DE PROFIL
Spacer 50Encombrement volet open classic profilSpacer 20




LongueurD : diamètre mini nécessaire
8m560mm
10m620mm
12m660mm
14m680mm
16m720mm

Découpes des margelles


Plan de découpe pour margelle de piscine
Piscine à angles vifs (1), piscine à angle avec rayon (2),
Découpe en mm (X)
Découpe minimale de la margelle en fonction de la longueur de la piscine
Longueur tablier en mètresCôte X en mm
4290
5300
6310
7320
8330
9340
10350
11360

L'axe du volet


- Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.

- La mécanique est débrayable et peut assurer à tout moment une mise en sécurité manuelle du bassin par déroulement complet de la couverture après avoir coupé l’alimentation électrique et libérer le câble moteur. Dans ce cas, les fins de courses seront à régler après remise en fonctionnement normal du volet.

- L’axe se positionne à l’aplomb du nez des margelles arrière ou à la fin d’un éventuel rayon et l’enrouleur est centré sur la largeur du bassin.

- Les 2 supports de pieds du volet Open Classic doivent être fixés horizontalement de niveau et pieds serrés contre le tube (à défaut, prévoir le serrage d’une bague d’arrêt à nous commander pour empêcher le jeu latéral).

- Le volet n’abîme pas les margelles car le réglage du niveau des pieds évite le surfaçage des margelles.

- Pour les piscines à angles vifs et rayon 15cm maximum, positionnez l'axe des bornes de 15cm vers l'intérieur du bassin. Pour les piscines à angles avec rayon supérieur à 15 cm, nous contacter.

- Les flasques du BANC doivent être posées directement sur l’arase et de niveau. La poutrelle basse se situe du coté du bassin de nage.

- Nous vous conseillons de ne procéder aux fixations au sol qu’après avoir effectué un enroulement complet des lames pour vérifier le positionnement et les réglages.

- Il est nécessaire de découper les nez de margelles au niveau du passage des lames de façon à ce que les lames ne frottent pas contre, lors du déroulement/enroulement du volet au risque de casser les bouchons.

Câblage


Le coffret électrique doit être installé dans le local technique (1) de façon à respecter la norme électrique C15-100.

Il est nécessaire de prévoir une alimentation électrique par câble (2) deux fils :

- de 2 x 4mm² si le câble fait moins de 15m pour arriver au bassin
ou
- de 2 x 6mm² si le câble fait plus de 15m pour arriver au bassin (3)
Cablage banc classic

L’installation électrique doit être réalisée en respect de la norme C15-100.

- Relier le bassin et tout équipement à la terre pour évacuer tous les courants vagabonds qui accentuent les phénomènes d’oxydation des métaux utilisés (inox 316, aluminium 6060 anodisé ou laqué au béckryzing).

- La multiplication des solutions de traitement de l’eau nous conduit à dégager notre responsabilité et notre garantie en cas de non respect de l’équilibre de l’eau.

En cas d’utilisation d’appareil produisant une réaction électrophysique ou électrochimique qui accélère la corrosion des métaux, veillez à prendre toute disposition pour en limiter les effets néfastes.

En général, il convient d’avoir à l’esprit que le besoin de production d’agent oxydant est réduit de 75 à 90% entre un volet ouvert et un volet fermé. Un coffret électrique est adaptable pour communiquer la position du volet à l’appareil de traitement.

- Le coffret électrique, installé dans un lieu sec, doit être protégé par un disjoncteur 10A et un différentiel 30mA en tête de la ligne 220 volts (3 x 2,5mm² 10A) qui alimente transformateur 220v/24v.

- Tous les câbles seront reliés dans des boîtiers de dérivation étanches accessibles et hors volume 0 de la piscine.

Câblage électrique nécessaire au départ du coffret électrique du volet vers la mécanique de l’enrouleur :
Modèle de voletDistance du local à la piscineSection câble électriqueCapteurs fins de course moteurCommutateur
Open Classic< 15 m2 x 4mm²Déjà reliésDéjà reliés
Open Classic< 30 m2 x 6mm²Déjà reliésDéjà reliés

Système de sécurité


Le volet automatique Open Classic est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308. Ce système se compose de brides ABS + Sangles + Supports à fixer sur parois. Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum par paroi.

Le prix du volet comprend :


- 2 pieds laqués blanc sans fixations apparentes, dont un avec contacteur à clé 3 positions
- 1 axe en aluminium anodisé
- 1 tablier composé de lames PVC calcium / zinc coloris blanc
- 1 moteur de 21V avec gestions des fins de courses
- 1 coffret transformateur 220V/24V
- 1 kit de sécurisation composé de brides et sangles en ABS à fixer sur paroi
- 1 mode d'emploi avec guide d'installation

Les équipement optionnels


Axe en composite
L'axe en composite ne présente aucune sensibilité à la corrosion. (largeur max 5mètres, Ø200mm).

Coffret communication avec équipement de traitement d'eau
Lorsque votre volet est fermé, si votre piscine est équipée d'un système de traitement par électrolyse au sel, vous devez réduire sa production, afin d'éviter une concentration de chlore dommageable pour les lames.

Le volet ABRIBLUE Open Classic peut être équipé d'un coffret permettant de gérer automatiquement la production de chlore en fonction de l'ouverture ou de la fermeture de la piscine, à condition que votre électrolyseur soit pourvu de cette fonction.

Pieds escamotables
Grâce aux pieds escamotables disponibles en option, vous avez la possibilité de réduire l'encombrement pendant la période d'hivernage.

Wing System
Le Wing System est une innovation Abriblue permettant de couvrir les surfaces latérales de façon à sécuriser l'ensemble du bassin.

Systèmes de sécurité
- Disponible en option, le système de sécurité Coverlock est un nouveau système de fixation de sécurité combinant simplicité d’utilisation et esthétisme.

Pour fermer le volet, la gâchette ergonomique du volet vient s’emboiter dans l’ergot. Il convient alors de sécuriser la fermeture de la couverture en appuyant sur la gâchette.

Pour l’ouverture, il suffit d'appuyer simultanément sur l’ergot et la gâchette pour libérer le volet de piscine avant de l'enrouler sur son axe.

Déclinable en 4 coloris, blanc, sable, bleu et gris, Coverlock est conforme à la norme NFP 90-308.

- Brides ABS + Sangles + Supports inox à fixer sous margelles disponibles en option

Pied escamotable abriblue

Spacer 20Spacer 20Spacer 20Spacer 20Pieds escamotables
Wing system abriblue

Spacer 20Spacer 20Spacer 20Spacer 20Spacer 20Wing System
Système coverlock abriblue

Spacer 20Spacer 20Système de sécurité Coverlock

Garantie

3 ans

Photos non contractuelles
Prix TTC.

Demande de devis pour volet automatique hors sol abriblue open classic

Vous souhaitez obtenir un devis pour : Volet automatique hors sol ABRIBLUE Open Classic
Au prix de 3162 eur TTC.

Pour obtenir le meilleur prix, remplissez le formulaire de demande, ci-contre, ou contactez nous par téléphone.

Nos conseillers vous proposeront le tarif le moins cher ou une promotion exclusive en fonction des stocks disponibles


Appelez nous gratuitement

Du lundi au vendredi de 9h. à 19h., le samedi de 10h. à 18h.

Appelez nous gratuitement
Belgique : 0800 14 044
UK : 0808 238 60 75
Suisse : 0800 001 941
ou+33 (0)4 75 80 29 62




Demande de pièces détachées

Vous recherchez une pièce détachée pour «Volet automatique hors sol ABRIBLUE Open Classic» ?
