Piscine OnLine>> Bâches et couvertures pour votre piscine Volets piscine, couvertures automatiques Volet automatique hors sol ABRIBLUE Open Solar Energy

Volet automatique hors sol ABRIBLUE Open Solar Energy

Volet automatique pour piscine Open Solar Energy Abriblue
Prix conseillé fournisseur 2016 :
5050.80 €
Notre prix :
4789 € TTC
1197,25 € x 4 fois sans frais ou de 10 à 180 mensualités* *Suivant conditions, nous consulter
Ref. 002020
Volet roulant automatique solaire ABRIBLUE modèle OPEN SOLAR ENERGY
EUR 4789.00
Commander
Devis Gratuit
  • Conforme à la norme NF P 90-308
Disponible
Dimensions intérieures piscine
Tarifs TTC*
8 m x 4 m
4789€ TTC
10 m x 5 m
5979€ TTC
12 m x 6 m
7999€ TTC

* Tarif présenté départ usine, modèle avec lames blanches.

Prévoir impérativement 2 personnes pour la livraison.


Consultez nos conseillers au 0800 800 099 pour déterminer les frais d'expédition.
Spacer 50
Volet automatique hors sol pour piscine, alimentation solaire, sans câblage à tirer.

Idéal pour les piscines existantes ou en construction.

Pour piscine de forme rectangulaire de dimensions max. : 7,50 x 15 m

Conforme à la norme NFP 90-308

Montage simplifié et encombrement réduit.

Protection, sécurité et isolation thermique.

Avantages du volet


Le volet piscine solaire Open Solar Energy d'ABRIBLUE est la réponse à tous ceux qui souhaitent assurer la sécurité de leur piscine sans avoir (ou sans pouvoir) à tirer un câblage électrique d’alimentation.

5 heures d’ensoleillement suffisent par jour pour qu'il fonctionne correctement.

Pour plus de sécurité, un témoin sonore prévient d’une charge réduite des batteries tout en garantissant un dernier cycle complet (ouverture / fermeture).

Autonomie
Le volet automatique alimenté par l'énergie solaire permet de couvrir votre piscine tout en limitant les travaux de raccordement. Grâce à des capteurs photovoltaïques, le volet fonctionne de manière autonome.

Il peut monter jusqu’à 40 cycles (pour un modèle 4 x 8 m) en cas d’obscurité totale, tout en laissant un cycle de sécurité. Le mécanisme de l'OPEN Solar Energy est débrayable et peut basculer à tout moment en mode manuel pour une mise en sécurité du bassin.

Dessus complètement amovible pour faciliter les opérations de pose et maintenance ainsi que le nettoyage des lames.

Encombrement réduit
L'encombrement est réduit, grâce au moteur situé dans l’axe du rouleau, facilitant ainsi le repliage des pieds pendant la période d'hivernage. Pieds escamotables.

Pratique
Les manœuvres d'ouverture et de fermeture ne se font que par une seule personne grâce à la clef de contact. 3 minutes suffisent pour enrouler ou dérouler le volet.

- Le verrouillage du volet apporte une sécurité optimale.
- Le volet conserve la température de votre eau de piscine, prolongeant ainsi la saison de baignade et limitant l'évaporation de l'eau.
- Il réduit le nettoyage de la piscine et maintient l'eau plus propre.
- Les lames opaques empêchent la photosynthèse propice au développement des algues.

Caractéristiques techniques


Pieds
Rigides en aluminium laqués blanc dont un avec contacteur à clef
Fixations des pieds
Par chevilles / tire-fond + vis de positionnement pour le réglage de l'horizontalité
Axe
En aluminium anodisé, Ø150 mm (axe en composite Ø200 mm optionnel)
Moteur électrique
Dans l'axe, 24 V tubulaire avec fins de courses réglables
Panneau solaire
Composé de cellules photovoltaïques
Batteries
2 de 12v
Carte électronique de régulation
1
Système de secours
Déverrouillage de l'axe grâce à une goupille
Ouverture / fermeture
Contacteur à clef, 3 positions
Tablier flottant
Composé de lames
Kit de sécurisation
Par sangles
Conditions d'utilisation
Compatible toutes saisons
Dimension maxi
7,50 m x 15 m


ABRIBLUE Open Solar Energy volet automatique

Détails des lames


Lames
PVC extrudées traitées anti-tâches
Composition
Calcium/zinc anti-UV
Largeur des lames
83 mm
Épaisseur des lames
17,5 mm
Tenue à la chaleur
Excellente
Clipsage simplifié
Système d'accrochage mâle - femelle
Bouchonnage
Capuchons soudés en usine + ailettes amovibles
Coloris
Blanc, bleu, sable, gris, marbré bleu
Compatibilité des formes de piscines
Formes rectangulaires : autres formes nous consulter
Option escalier
En bout de bassin : nous consulter

Coloris des lames du volet


Coloris lames volet pvc et polycarbonate

L'assemblage du tablier


Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1).

- Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.2).

- Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier (fig.3).
Assemblage lames volets abriblue

Des ailettes de 20 mm équipent les bouchons. Pour ajuster la largeur du tablier à celle du bassin, vous pouvez les retirer et éventuellement les remplacer par des ailettes de 10, 15, 25 ou 30 mm à nous commander. Attention, toute découpe de bouchon supprime sa garantie d’étanchéité et de rigidité de la lame et du tablier.

Pour décliqueter une lame, procéder de la façon inverse (de la fig.1) en appuyant sur la partie inférieure de la gorge femelle (lame de gauche) pour dégager le crochet supérieur de la partie mâle (lame de droite).]

Installation du volet


Placez la borne avec capteurs solaires du côté le plus exposé au soleil.

Sur piscines existantes, prévoir une découpe du nez des margelles pour permettre le passage du volet.

N’abîme pas les margelles car le réglage du niveau des pieds évite le surfaçage des margelles.

Pour piscines à angles vifs et rayon 15 cm maximum, positionnez l'axe des bornes de 15 cm vers l'intérieur du bassin. Pour piscines à angles avec rayon supérieur à 15 cm, nous contacter.
Decoupe
Découpe des margelles

1. Fixez les bornes et réglez l'horizontalité.
2. Mettre en place l'axe d'enroulement.
3. Assemblez les lames formant le tablier.
4. Mettre en place le kit de sécurisation.
5. Chargez les batteries.
6. Faire les réglages de fin de course.

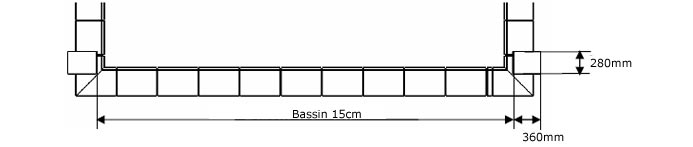

Préparation de la plage


Pour recevoir les pieds et les habillages du volet Open Solar Energy, la plage doit avoir une surface plane de 280 mm x 360 mm de chaque coté du bassin. La surface la plus au sud ne doit pas être à l'ombre.

Preparation plage open

L'encombrement

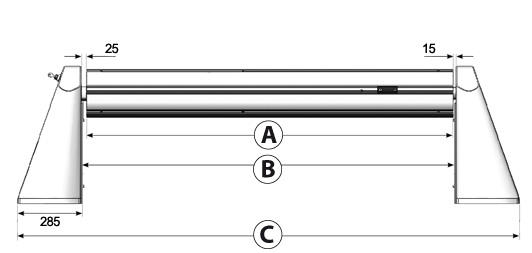

ENROULEUR DE FACE

Encombrement volet open solar face
Spacer 20




Longueur de l'axe (A) = largeur du bassin + 100 mm

Distance entre pieds (B) = largeur du bassin + 140 mm

Encombrement total (C) = largeur du bassin + 710 mm

-> Toutes les dimensions sont en mm

ENROULEUR DE PROFIL
Spacer 50
Encombrement volet open solar profil
Spacer 20




Longueur
D : diamètre mini nécessaire
8 m
560 mm
10 m
620 mm
12 m
660 mm
14 m
680 mm
16 m
720 mm

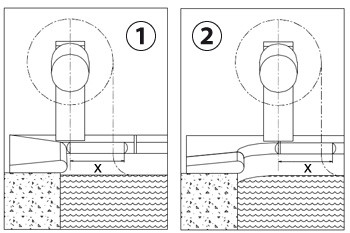

Découpes des margelles


Plan de découpe pour margelle de piscine
Piscine à angles vifs (1), piscine à angle avec rayon (2),
Découpe en mm (X)
Découpe minimale de la margelle en fonction de la longueur de la piscine
Longueur tablier en mètres
Côte X en mm
4
290
5
300
6
310
7
320
8
330
9
340
10
350
11
360

L'axe du volet


- Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.

- La mécanique est débrayable. Le déroulement manuel de la couverture est possible. Dans ce cas, les fins de courses seront à régler après remise en fonctionnement normal.

- L’axe se positionne à l’aplomb du nez des margelles et l’enrouleur est centré sur la largeur du bassin.

- Ne fixer au sol qu’après avoir effectué un enroulement complet des lames pour vérifier le positionnement et les réglages.

- Il est nécessaire de découper le nez des margelles (à la disqueuse) au niveau du passage des lames (de façon à ce que les lames ne frottent pas contre lors de l'enroulement ou du déroulement).

L'alimentation du volet


- L’alimentation du moteur est assurée par deux batteries alimentées par un panneau photovoltaïque à haut rendement.

- Le panneau solaire est nécessairement placé en extérieur et orienté plein sud (proscrire plein nord). Une exposition directe de 5 heures permet une utilisation normale, toute l’année.

- Un témoin sonore prévient d’une charge réduite des batteries tout en garantissant un dernier cycle complet d’ouverture/fermeture.
Spacer 20
Pied abriblue open solar

Système de sécurité


Le volet automatique Open Solar Energy est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308. Ce système se compose de brides ABS + Sangles + Supports à fixer sur parois. Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum par paroi.

Le prix du volet comprend :


- 2 pieds laqués blanc dont un avec contacteur à clé et panneau photovoltaïque
- 1 axe en aluminium anodisé
- 1 tablier composé de lames PVC calcium / zinc coloris blanc
- 1 moteur 24V tubulaire avec fins de courses réglables
- 2 batteries
- 1 carte électronique de régulation
- 1 kit de sécurisation composé de brides et sangles en ABS à fixer sur paroi
- 1 mode d'emploi avec guide d'installation

Les équipement optionnels


Axe en composite
L'axe en composite est insensible à la corrosion. (largeur max 5 mètres, Ø200 mm).

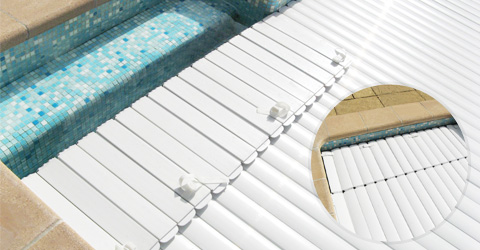

Wing System
Le Wing System est une innovation Abriblue permettant de couvrir les surfaces latérales de façon à sécuriser l'ensemble du bassin.

Systèmes de sécurité
- Disponible en option, le système de sécurité Coverlock est un nouveau système de fixation de sécurité combinant simplicité d’utilisation et esthétisme.

Pour fermer le volet, la gâchette ergonomique du volet vient s’emboiter dans l’ergot. Il convient alors de sécuriser la fermeture de la couverture en appuyant sur la gâchette.

Pour l’ouverture, il suffit d'appuyer simultanément sur l’ergot et la gâchette pour libérer le volet de piscine avant de l'enrouler sur son axe.

Déclinable en 4 coloris, blanc, sable, bleu et gris, Coverlock est conforme à la norme NFP 90-308.

- Brides ABS + Sangles + Supports inox à fixer sous margelles disponibles en option

Wing system abriblue

Spacer 20Spacer 20Spacer 20Spacer 20Spacer 20Spacer 20Spacer 20Spacer 20Spacer 20Spacer 20Wing System
Système coverlock abriblue

Spacer 20Spacer 20Système de sécurité Coverlock

Garantie

3 ans sur les lames
3 ans sur la mécanique
3 ans sur la motorisation
10 ans sur le panneau solaire
2 ans sur les batteries

Frais de livraison sur devis

Photos non contractuelles
Prix TTC.
