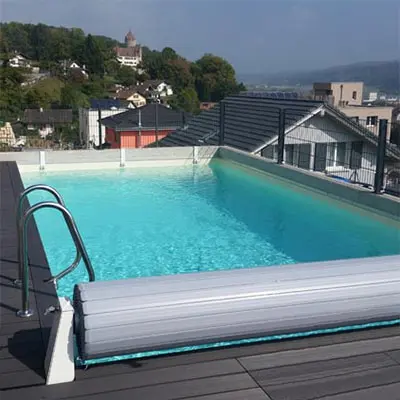

Volet automatique hors sol Perseo

Volet automatique hors sol Perseo
Prix conseillé fournisseur 2016 à partir de :
3490 €
Notre prix à partir de :
1990 € TTC
497,50 € x 4 fois sans frais ou de 10 à 180 mensualités* *Suivant conditions, nous consulter
Ref. 017535
Volet piscine automatique PERSEO 3x3m motorisé avec fin de course

(1 avis)

EUR 1990.00
Commander
Devis Gratuit
Volet automatique pour piscine jusqu’à 16 x 8m,
Conforme à la norme NF P90-308,
Moteur dans l'axe avec gestion des fins de course,
Mécanique débrayable, Alimentation filaire,
Installation simple et rapide
  • Conforme à la norme NF P 90-308
Disponible
Dimensions intérieures de la piscine
Prix TTC*
3m x 3m
1990 € TTC
6m x 3m
2440 € TTC
7m x 3,5m
2690 € TTC
8m x 4m
3070 € TTC
9m x 4,5m
3280 € TTC
10m x 5m
3610 € TTC
11m x 5m
3790 € TTC
12m x 6m
6430 € TTC
14m x 7m
8100 € TTC
16m x 8m
9910 € TTC

* Tarif présenté départ usine, avec lames blanches et alimentation électrique filaire.

Les dimensions de votre piscine n'apparaissent pas dans ce tableau ? Consultez nos conseillers au 0800 800 099 pour obtenir votre devis gratuit personnalisé.

Piscine Online vous présente en exclusivité le volet hors-sol pour piscine Perseo. Conçu pour des bassins existants ou en construction, il convient aux piscines rectangulaires de dimensions intérieures jusqu'à 16 x 8 m (escalier non compris).

Ce volet automatique permet de sécuriser votre piscine tout en limitant les travaux d'installation, il est conforme à la norme NF P90-308.

Le volet Perseo permet de conserver la température de l'eau de votre piscine, prolongeant ainsi la saison de baignade.
Il limite l'évaporation de l'eau, réduit le nettoyage, maintient l'eau plus propre et permet de réduire la consommation de produits d'entretien.
Ses lames opaques empêchent la photosynthèse propice au développement des algues.

Volet automatique hors sol Perseo

Avantages du volet Perseo


Les manœuvres d'ouverture et de fermeture se font par une seule personne grâce au contacteur à clé situé sur le pied du volet. Trois minutes maximum (en fonction de la taille de votre piscine) suffisent pour enrouler ou dérouler le volet.

La gestion des fins de courses permet l'ouverture automatique du volet et son arrêt automatique lorsqu'il est complètement fermé (en maintenant la clé de contact active conformément à la norme NF P90-308).

Le verrouillage du volet est assuré par un dispositif anti-soulèvement apportant une sécurité optimale.

En cas de panne électrique, l'axe du volet est débrayable, vous permettant ainsi de sécuriser votre piscine.

Le volet Perseo est livré avec tous les équipements nécessaires à son installation et à sa mise en service :

- 2 pieds en Aluminium 300/100ème laqués blanc, dont un avec un contacteur à clé 3 positions
- Les fixations des pieds (chevilles, tire fond + vis)
- 1 axe d'enroulement en aluminium anodisé *
- 2 paliers porteurs en polyéthylène Haute Densité permettant de répartir le poids du tablier sur les pieds afin de ne pas forcer sur le moteur
- 1 bague de réglage
- 1 moteur électrique dans l'axe de 12V avec fins de courses mécaniques réglables
- 1 coffret électrique avec transformateur et protection par disjoncteur magnéto-thermique
- 1 tablier composé de lames flottantes blanches (beiges ou grises en option) avec ailettes de finition de 25 mm
- Les sangles de liaison tablier/axe
- 1 dispositif anti-soulèvement composé de brides ABS + Sangles + Supports à fixer sur parois (ou sous margelles en option)
- 1 notice d'installation
- 1 emballage.

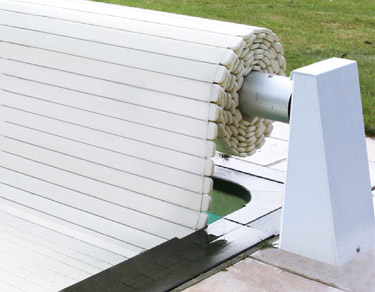

Borne rigide volet perseo


*Diamètre et longueur de l'axe en fonction de la taille du bassin:
Dimensions
Épaisseur
( Diamètre
Piscines de moins de 4,5 m de largeur (longueur maximale de bassin 11 m)
2,2 mm
Ø126,4 mm
Piscines de 4,5 m à 5 m de largeur (longueur maximale de bassin 11 m)
4 mm
Ø130 mm
Piscines jusqu'à 5 m de largeur (longueur maximale de bassin 16 m)
2.5 mm
Ø165 mm
Piscines jusqu'à 6 m de largeur (longueur maximale de bassin 16 m)
5 mm
Ø170 mm
Piscines de 7 à 8 m de largeur (longueur maximale de bassin 16 m)
10 mm
Ø180 mm

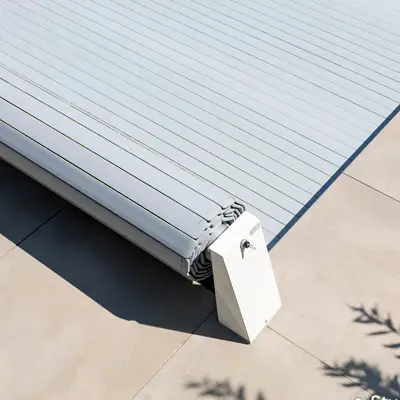

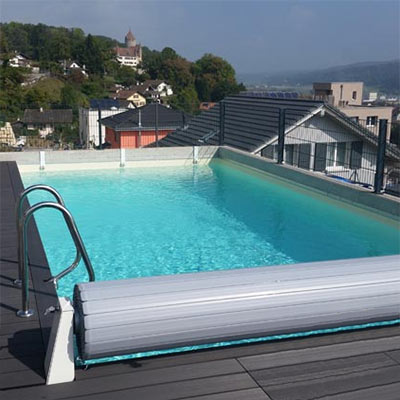

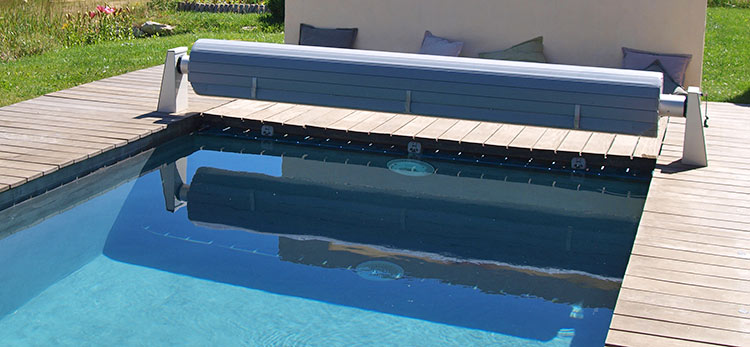

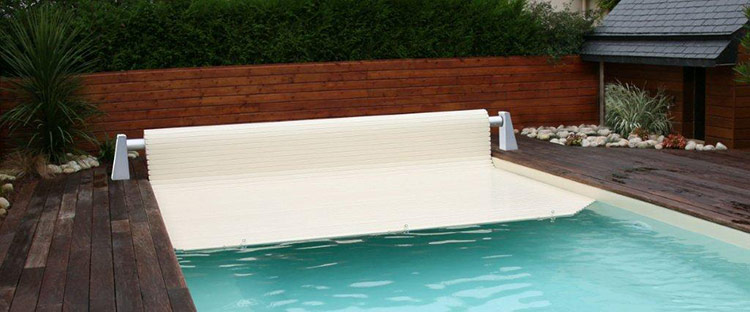

Perseo volet automatique hors sol

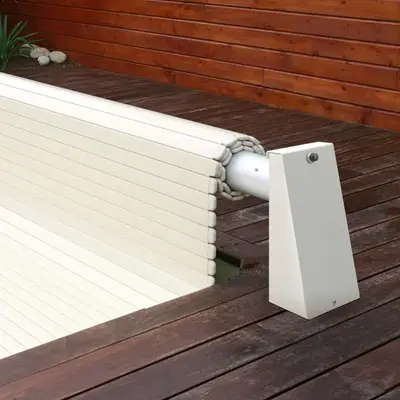

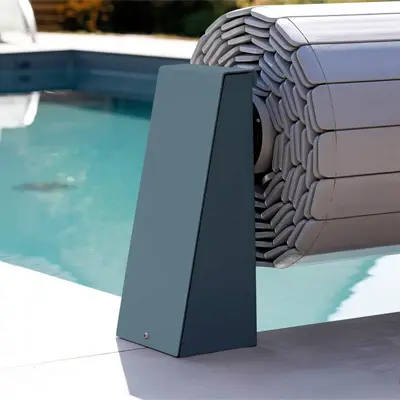

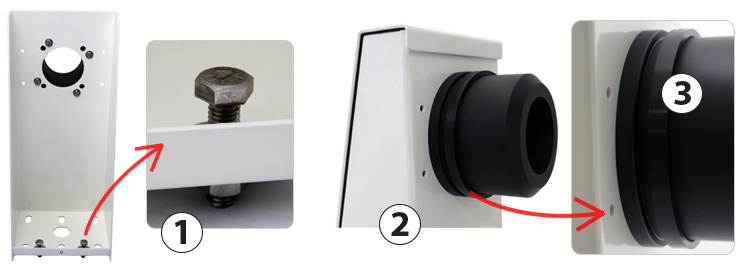

Les pieds du volet Perseo


Le volet dispose de deux pieds en aluminium 300/100ème laqués blanc, dont un avec un contacteur à clé 3 positions.

L'inclinaison des pieds du volet, réglable par écrous, évite le surfaçage des margelles galbées (1).

Deux paliers porteurs, fixés sur les pieds du volet, supportent l'axe du volet. Le poids de l'ensemble axe + tablier ne force pas sur l'axe du moteur, la durée de vie du moteur est ainsi prolongée (2).

Avec la chaleur, l'axe du volet peut se dilater et voir son volume augmenter. Pour éviter les frottements, une bague est placée sur le palier porteur côté libre afin de compenser les effets de la dilatation (3).
Spacer 20

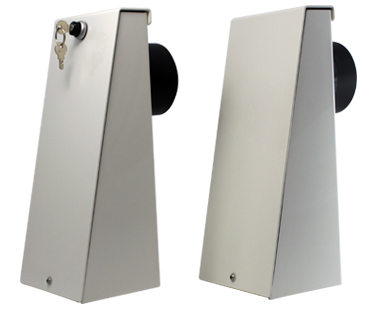

Pieds volets perseo électrique

Détails pieds volet piscine Perseo

Pieds
En aluminium 300/100ème
Coloris
Blanc
Inclinaison réglable
Par écrous
Dimensions L x l x H
182 x 147 x 425 mm
Façades
Amovibles en aluminium laquées blanc

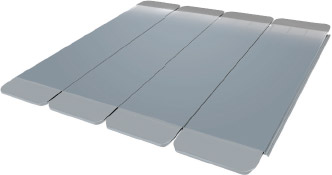

Détails des lames du volet Perseo


Les lames du volet sont conformes à la norme NF P90-308.

L'opacité des lames réduit le phénomène de photosynthèse et évite ainsi l’apparition d’algues.

Chaque lame est composée de compartiments emplis d'air assurant sa flottabilité et limitant la déperdition de chaleur de l'eau.

À chaque extrémité de la lame, des bouchons collés garantissent son étanchéité et sa flottabilité.

Les ailettes amovibles Standards de 25 mm (Std) assurant la finition de la lame peuvent être remplacées par des modèles de tailles différentes : 15 mm (S) ou 35 mm (XL).

Leur concept exclusif breveté permet un assemblage des lames par glissement facilitant l'installation et la maintenance du tablier.
Détails lames volet piscine perseo
Capuchons lames perseo

Lames
PVC Calcium/zinc
Traitements
Anti-tâches et anti UV
Largeur des lames
69 mm
Épaisseur des lames
13 mm
Coloris
Blanc. Sable ou gris en option
Garantie
3 ans
Découpes escalier
Sur devis, finition en forme systématique
Spacer 20
Lames volet piscine perseo

Assemblage des lames du tablier


L'assemblage du tablier s'effectue :

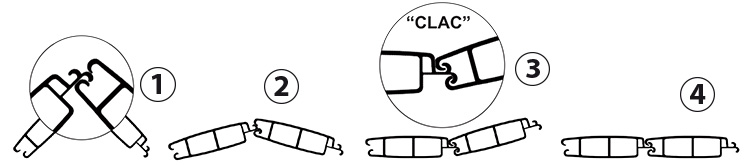

- Soit par encliquetage

Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de gauche dans la gorge femelle de la lame de droite (fig.1 et fig.2).

Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.3 et fig.4).

Clipsage lames volet piscine Perso

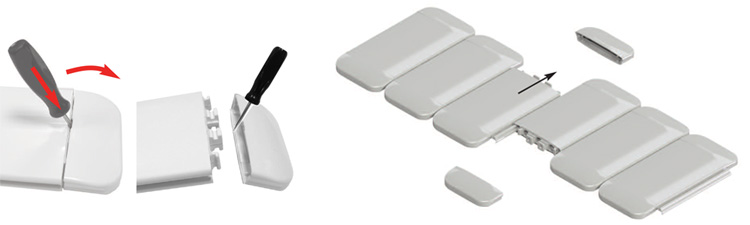

- Soit par glissement

Pour glisser une lame dans une autre, il vous suffit de démonter les capuchons puis de glisser les lames entre elles.

Glissement lames volet piscine perseo

Ce système d'assemblage breveté
- permet un montage plus rapide et plus simple du tablier, essentiellement pour les lames de grande longueur,
- limite les manipulations fastidieuses,
- facilite le démontage d'une lame endommagée.

A la commande, demandez qu'un capuchon sur trois ne soit pas monté afin de gagner du temps lors de l'assemblage.

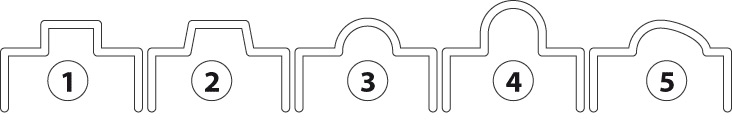

Les découpes d'escalier


Lorsque le volet est positionné sur la largeur du bassin, il peut s'adapter à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).

Formes escaliers capcir

Les découpes d'escalier sont optionnelles.

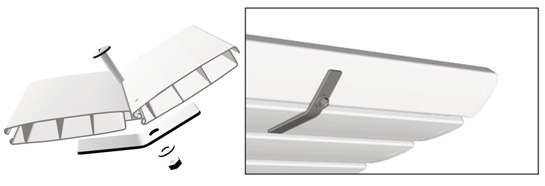

Les skis


Placés sous les deux dernières lames, les skis permettent d’orienter le tablier afin d'assurer son bon déroulement sur l'eau.

Les perçages sont effectués en usine.
Skis tablier volet piscine

Préparation de la plage


Pour recevoir les pieds du volet, la plage doit avoir une surface de 182 x 147 mm de chaque coté du bassin pouvant accueillir des tire-fond.

Les découpes de margelles


Sur les piscines existantes ayant des margelles, il faut prévoir une découpe des margelles de 35 cm pour permettre le passage du volet.

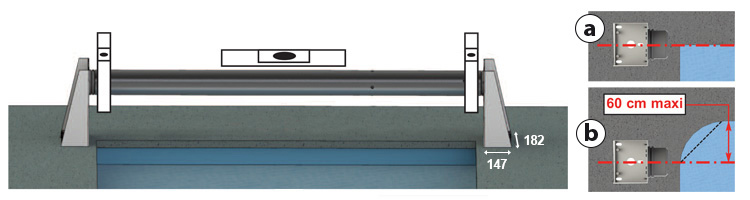

L'axe du volet


Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.

L’axe se positionne :
À l’aplomb du nez des margelles arrière sur les piscines à angle vif (a).
À la fin d’un éventuel rayon sur les piscines à rayon (b).
Découpe margelles volet perseo
Axe volet piscine perseo

Les deux pieds du volet doivent être fixés horizontalement de niveau. Si besoin, ajuster leur inclinaison à l'aide des écrous et des vis fournis.

Afin de compenser les effets de la dilatation de l'axe, il est nécessaire de laisser une marge de 5 mm
- entre la bague de réglage et le palier porteur côté libre (1),
- entre la bague de réglage et l'axe côté libre (1),
- entre l'axe et le palier porteur côté moteur (2).

Nous conseillons de ne procéder aux fixations au sol qu’après avoir effectué un enroulement complet des lames pour vérifier le positionnement et les réglages.
Bague de réglage volet piscine perseo

La motorisation du volet est débrayable afin de permettre une ouverture et une fermeture manuelle du volet. Dans ce cas, les fins de courses seront à régler après remise en fonctionnement normal.

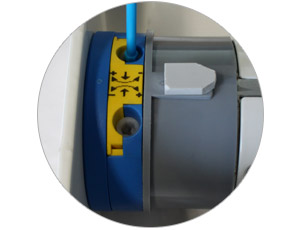

Les fins de courses


Les fins de courses mécaniques sont réglables grâce à une clé stylo fournie.

Les flèches, indiquent le sens de déplacement du tablier.

En tournant dans le sens :
+ vous augmentez la plage de déplacement du tablier
- vous réduisez la plage de déplacement du tablier.
Réglage fins de courses volet piscine perseo

Spacer 20Spacer 20Réglage des fins de courses du volet Perseo

Installation électrique


Le coffret électrique doit être installé dans le local technique (1) de façon à respecter la norme électrique C15-100.

Il est nécessaire de prévoir une alimentation électrique par câble (2) deux fils :

- de 2 x 4 mm² si le câble fait moins de 16 m pour arriver au bassin
ou
- de 2 x 6 mm² si le câble fait plus de 16 m pour arriver au bassin (3).
Spacer 20
Cablage banc classic

L’installation électrique doit être réalisée en respect de la norme C15-100.

- Relier le bassin et tout équipement à la terre pour évacuer tous les courants vagabonds qui accentuent les phénomènes d’oxydation des métaux utilisés (inox 316, aluminium 6060 anodisé ou laqué au béckryzing).

- La multiplication des solutions de traitement de l’eau nous conduit à dégager notre responsabilité et notre garantie en cas de non respect de l’équilibre de l’eau.

En cas d’utilisation d’appareil produisant une réaction électrochimique qui accélère la corrosion des métaux, veillez à prendre toute disposition pour en limiter les effets néfastes.

En général, il convient d’avoir à l’esprit que le besoin de production d’agent oxydant est réduit de 75 à 90% entre un volet ouvert et un volet fermé. Un coffret électrique est adaptable pour communiquer la position du volet à l’appareil de traitement.

- Le coffret électrique, installé dans un lieu sec, doit être protégé par un disjoncteur de 10A et un différentiel de 30mA.

- Tous les câbles seront reliés dans des boîtiers de dérivation étanches accessibles et hors volume 0 de la piscine.
Volume piscine norme NFC 15 100

Câblage électrique nécessaire au départ du coffret électrique du volet vers la mécanique de l’enrouleur :


Le faisceau électrique du volet Perseo est pré-câblé. Une fois les fils du moteur raccordés au faisceau, il vous suffit de connecter les dominos.
Spacer 20
Alimentation volet Perseo électrique

Faisceau électrique du volet Perseo

Système de sécurité


Le volet automatique Perseo est équipé d’un dispositif anti-soulèvement conforme à la norme NF P90-308. Ce système se compose de brides ABS + Sangles + Supports à fixer sur parois.

Le nombre de dispositifs dépend de la largeur du bassin.

Largeur du bassin
Nombre de dispositifs
Jusqu'à 3 mètres
4
De 3,01 à 5 mètres
6
De 5,01 à 7 mètres
8
De 7,01 à 8 mètres
10

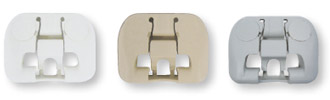

Coloris des supports


Trois coloris sont disponibles : blanc, beige ou gris.

Pushlock coloris
Spacer 20

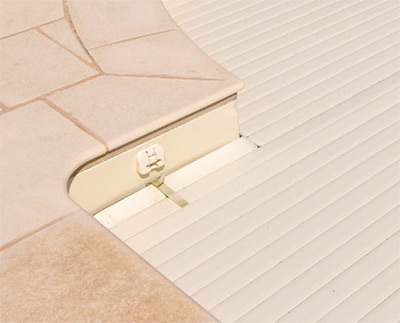

Supports sécurité volet piscine
Trois modèles sont proposés en fonction de la structure de la piscine :

En façade chevillé pour les piscines en béton, parpaing, coque polyester (avec ceinture béton) ou toute autre paroi de 8 mm d'épaisseur minimum.

Pushlock chevillé
En façade à sceller (en option) pour les bassins en béton, en construction.

Pushlock à sceller
Version cavalier (en option) pour les piscines en béton, panneaux acier, panneaux polyéthylène, coques polyester.

Pushlock cavalier

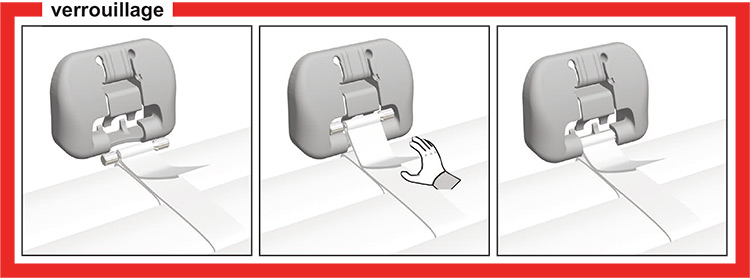

Verrouillage système sécurité volet piscine perseo

Lors de la fermeture du volet, la gâchette vient se clipser dans le support.

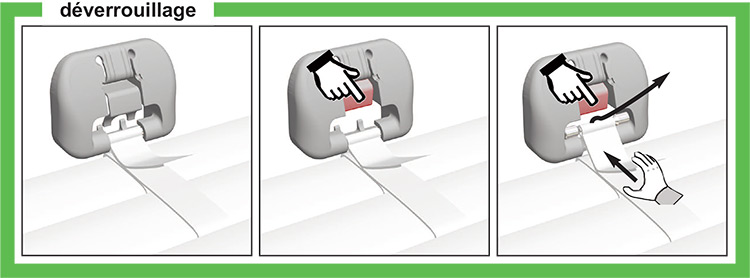

Déverrouillage système sécurité volet piscine perseo

Pour l’ouverture, il suffit d'appuyer sur l’ergot tout en levant la gâchette pour libérer le volet de piscine avant de l'enrouler sur son axe.

Option Contact pour électrolyseur au sel


Lorsque votre volet est fermé, si votre piscine est équipée d'un système de traitement par électrolyse au sel, vous devez réduire sa production, afin d'éviter une concentration de chlore dommageable pour les lames.

Le volet Perseo peut être équipé d'un coffret permettant de gérer automatiquement la production de chlore en fonction de l'ouverture ou de la fermeture de la piscine, à condition que votre électrolyseur soit pourvu de cette fonction.
Option contact electrolyseur au sel

Précautions d’utilisation


Ce volet est utilisable en toutes saisons. Attention, ne pas manipuler en cas de gel.

Pour un fonctionnement optimum de la couverture, nous vous conseillons de conserver le niveau d’eau à 10 cm sous margelles.

Pendant la période d’hivernage, nous préconisons de maintenir l’eau à son niveau habituel.

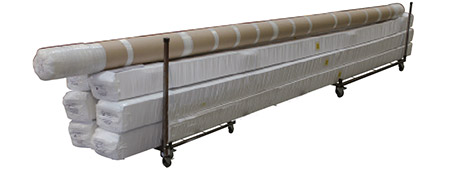

Emballage et Transport


Afin de pouvoir vous livrer dans les meilleures conditions possibles, notre service transport prendra contact avec vous pour convenir d'un rendez-vous.

Il est impératif de prévoir 2 personnes pour le déchargement de votre volet.
Emballage volet piscine perseo

Garantie

3 ans sur mécanique
3 ans sur lames

Frais de livraison sur devis

Photos non contractuelles
Prix TTC.
