Kit piscine blocs polystyrène ASTRAL FIRST BLOC

ASTRAL

Ref. Abatik: 009989

Coffrage en polystyrène haute densité 27 kg/m²
Kit pour réaliser une piscine en béton
Dimensions sur-mesure
Simple et rapide à installer

Astral First Bloc avec liner et pièces à sceller 7 x 3,50 m, H 1,50 m

4 590 € TTC

1147.5 € x 4 sans frais ou de 10 à 180 mensualités *

Disponible

Frais de port à prévoir

* Suivant conditions, nous consulter

Devis gratuit

Astral First Bloc avec liner et pièces à sceller

7 x 3,50 m, H 1,50 m

4 590 €

Astral First Bloc avec liner et pièces à sceller

8 x 4 m, H 1,50 m

4 890 €

Astral First Bloc avec liner et pièces à sceller

10 x 5 m, H 1,50 m

5 890 €

Astral First Bloc avec liner et pièces à sceller

12 x 6 m, H 1,50 m

8 900 €

Description

Une équipe de conseillers sur le terrain

0800 800 099

Service & appel gratuits

Cliquez-ici pour nous contacter

Nos conseillers se déplacent pour étudier votre projet et établir un devis directement chez vous.

Nouveauté : notre équipe de pose intervient pour l'installation de volets, abris, pompes à chaleur, locaux techniques...

Présentation du kit piscine Astral First bloc

Quand légèreté et maniabilité riment avec solidité...

Le kit piscine béton Astral First Bloc vous permet facilement de construire une vraie piscine en béton. Avec les avantages d'un ensemble de blocs polystyrène haute densité légers et résistants qui s'assemblent pour former le coffrage, le montage de la future piscine est un vrai jeu d'enfant, simple et rapide.
Les blocs Astral sont composés de polystyrène haute densité de 27 kg/m² offrant une résistance supérieure pendant l'étape de coulage du béton.
Vous disposez de plusieurs formes de blocs, droits ou courbes, il suffit simplement de les aligner les uns à coté des autres en respectant le plan de montage (fourni).
Des ferrailles verticales assureront la rigidité du béton des parois.
Un radier sera à effectuer au préalable afin de recevoir la structure, suite à l'excavation du terrain.

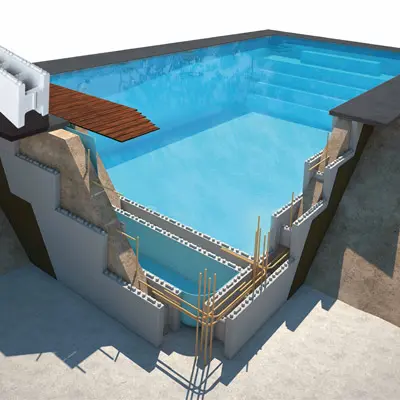

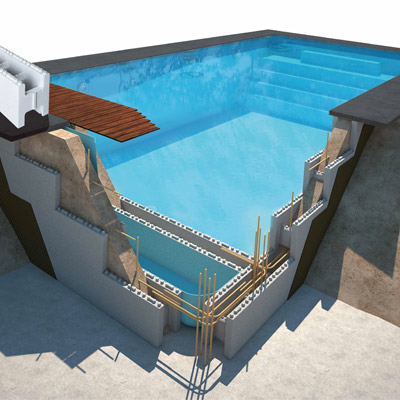

Vue de l assemblage du kit piscine polystyrène Astralpool First Bloc

Etapes de montage du radier pour l installation du kit piscine polystyrène Astralpool First Bloc

Après avoir réalisé le radier (avec les aciers en attente) les blocs s'assembleront par simple emboitement à sec. Les armatures (fers tors diamètre 8) seront positionnées tous les 25 cm à la verticale et à l'horizontale dans les emplacements prévus.

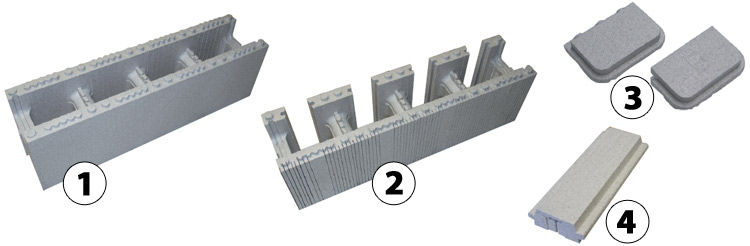

Composition du kit

Coffrage

1 - Bloc M100
2 - Bloc S100
3 - Bouchon
4 - Entretoise

Modèle*	7x3,5m	7x3,5m avec escalier	8x4m	8x4m avec escalier	10x5m	10x5m avec escalier	12x6m	12x6m avec escalier
M100	110	100	125	115	155	145	185	175
S100	-	25	-	25	-	25	-	25
Bouchon	20	30	20	30	20	30	20	30
Entretoises	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui

* L'ensemble des modèles sont prévus pour une hauteur de 1,50m.

Équipement

Modèle	7x3,5m	8x4m	10x5m	12x6m
Traversée de paroi 30cm	3	3	3	4
Skimmer GM Standard Parker	1	1	2	2
Bonde de fond Parker Standard 2"	1	1	1	1
Refoulement blanc	2	2	2	3
Prise balai blanche	1	1	1	1
Projecteur Standard blanc	1	1	1	1
Passe câble flexible	1	1	1	1
Boîte de connexion ABS	1	1	1	1
Manche télescopique 3,60m Standard	1	1	1	1
Tuyau flottant 12 m	1	1	1	1
Kit accessoires Liner	1	1	1	1
Collecteur Diam 50 (aspiration)	1	1	1	1
Filtre Astral Millenium D 480 vanne latérale 1"1/2 - 9m3/h	1	1	-	-
Filtre Astral Millenium D 560 vanne latérale 1"1/2 - 12m3/h	-	-	1	-
Filtre Astral Millenium D 660 vanne latérale 2" - 17m3/h	-	-	-	1
Sac de sable 25kg	2	2	4	7
Sac de gravier 25kg	1	1	2	3
Pompe Astral Sena 0,75cv mono - 9m3/h	1	1	-	-
Pompe Astral Sena 1cv mono - 12m3/h	-	-	1	-
Pompe Astral Sena 1,25 cv mono - 15,5m3/h	-	-	-	1
Coffret de filtration 1 projecteur + disjoncteur monté	1	1	1	1
Liner 75/100 coloris uni	56m²	68m²	95m²	126m²
Feutre spécial liner	inclus	inclus	inclus	inclus

** Cf le tableau ci-dessus.

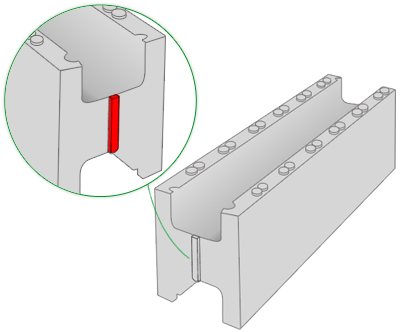

Le bloc M100

Les blocs M100 permettent la réalisation de murs droits. Il faut les aligner les uns à côté des autres en respectant le plan de montage fourni. Terminer si nécessaire avec un M100 coupé. Lorsqu'un bloc a été coupé, la mortaise est supprimée. Il ne faudra donc pas oublier de couper le tenon sur le bloc suivant (vice et versa).

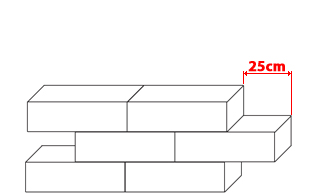

Espacement de 25 cm obligatoire - Kit piscine polystyrène Astralpool First Bloc

Il sera impératif de croiser les pièces entre les rangs inférieurs et supérieurs au minimum de 25 cm.

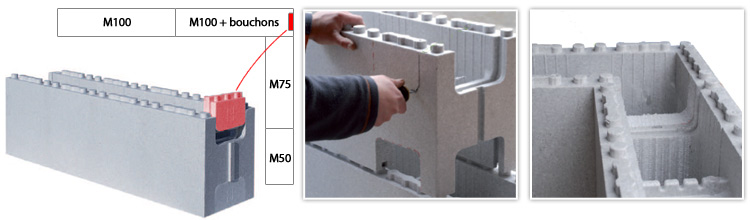

Présentation du bloc M100 du kit piscine polystyrène First Bloc

Le bloc M100 + bouchons

Bloc d'angle
Pour créer un bloc d'angle, il faut insérer les bouchons haut et bas à l'extrémité du bloc. Ne pas oublier de couper la partie du M100 se trouvant à l'intérieur du bloc. Ainsi vous assurez la continuité du béton entre les blocs.

Bloc M100 et bouchon du kit piscine polystyrène First Bloc

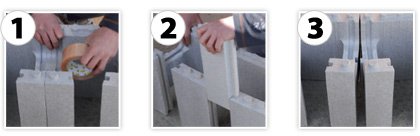

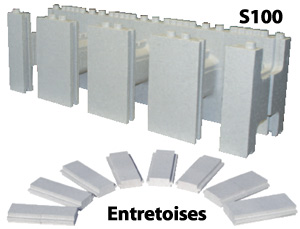

Le bloc S100 + entretoises

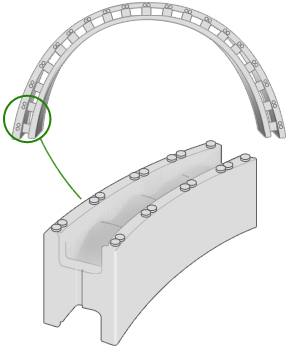

Les bloc S100 permettent la réalisation des murs courbes et escaliers romans. Les entretoises permettent le cintrage des blocs S100.

Bloc S100 et ses entretoises servant à créer avec des parois courbées

Liner

Liner uni 75/100 sur mesure, garanti 10 ans dégressif sur les soudures et son étanchéité, 5 coloris standards.

Frise (en option)

Liner impirmé (en option)

Nuancier de coloris pour liner imprimé Fluidra

Principales étapes de montage

Ferraillage du radier

Le ferraillage du radier sera réalisé à l'aide de 2 nappes de treillis soudé ; la première postée sur des cales pour soulever de terre, la deuxième posée sur écarteurs de 7cm afin d'obtenir une nappe haute et basse.

Pour le ferraillage vertical 2 cas de figure:
1) Des équerres peuvent être positionnées tous les 25cm sur le treillis soudé avant coulage du béton, afin de remonter dans les murs sur environ 50cm.

2) Il est possible d'adopter une technique différente qui consistera à couler le radier sans faire sortir les fers en attente, mais de les voir sceller chimiquement après avoir percé le dit radier (en prenant soin de ne pas le traverser) . Dans chaque angle, il faudra mettre un poteau sur toute la hauteur.

Le ferraillage horizontal

Comme indiqué sur le schéma, les aciers horizontaux seront posés dans leur emplacement (sur le dessus de l'entretoise) à chaque rang de bloc. Un chaînage sera réalisé avec 2 tors de diamètre 8 ou 10 montés sur étrier.
Chaque angle sera renforcé par équerre.

Schéma des portances du kit piscine polystyrène Astralpool First Bloc

Indications techniques

Quantité de béton	132 litre par m2
Qualité du béton du radier	350 kg ou équivalent
Qualité du béton des murs	350 kg ou équivalent
Granulométrie des agrégats	0,12 / 0,15
Sens de montage des blocs	tétons vers le haut
Croisement des blocs au montage	minimum de 0,25 cm
Hauteur maxi pour coulage	1,50 m

Matériel nécessaire au montage:
- Scie égoïne pour la découpe des blocs
- Scie pointue pour la découpe des pièces
- Cutter
- Perceuse
- Mètre
- Crayon

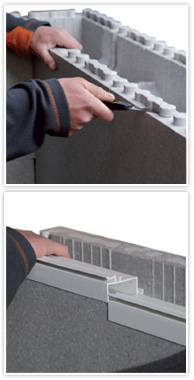

Pose des rails droits et d'angle

Dans un premier temps, il faudra couper les tétons qui se trouvent sur la tête de mur et ce sur toute la périphérie de la piscine de façon à pouvoir mettre en place le rail.
Les rails droits ont un profil en U, de telle sorte qu’ils épousent parfaitement la partie supérieure et intérieure du bloc comme indiqué sur la photo.

Il sera ancré dans le béton lors du coulage de la structure.

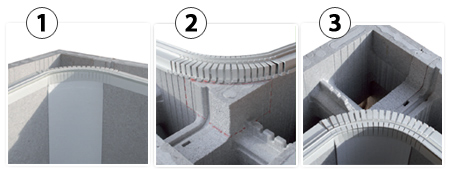

POSE DU RAIL D’ANGLE

Découpe et pose du rail d angle - kit piscine polystyrène First Bloc

1. Positionner l’angle en polystyrène dans l’angle de la piscine et mettre provisoirement le rail d’angle.
2. Tracer la partie à découper comme indiqué sur la photo sur une hauteur de 10 cm.
3. Une fois la découpe faite, il est alors facile de positionner le rail d’angle.

Découpage des tétons - Installation du kit polystyrène First Bloc

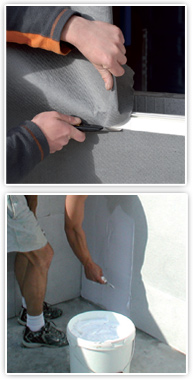

Pose du feutre

Le feutre est un revêtement non tissé de 500 g/m² qui a subi un traitement thermique visant à éviter sa déformation lors de la pose. Sur le mur, il a pour fonction de rigidifier la paroi et de créer un drainage de l’eau sous le liner.

Il sera collé en plein sur la face lisse du bloc comme des lés de tapisserie, par bande de 1,50m sur la hauteur du mur, ou dans le sens de la longueur (par pan de mur). La colle à base aqueuse sera étalée sur les blocs à l’aide d’une spatule crantée de 3 mm. La partie ayant subi le traitement thermique sera en contact avec le liner.

Avant de poser le feutre, pour minimiser tout développement éventuel de bactéries et moisissures, il est recommandé d’appliquer sur les parois et le fond un traitement fongicide et anti-bactérien.

- Encollage total des murs à l’aide d’une spatule crantée (consommation environ 300g/m²).
- Laisser dépasser le feutre de 2 cm et le couper juste sous le rail.

Mise en place du feutre du kit polystyrène First Bloc

Pose des pièces à sceller

Toutes les côtes sont données à partir du niveau 0 (sous la margelle)

Les skimmers

Le niveau de l’eau dépend des skimmers, c’est pourquoi il est souhaitable de les mettre le plus haut possible à - 0.

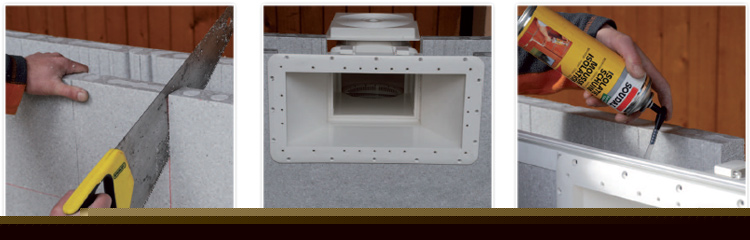

Découpe du skimmer - Installation du kit piscine polystyrène First Bloc

Les projecteurs

À une profondeur de - 60 cm. Insérer des pointes à tête large en périphérie de la niche avant l’injection de polyuréthanne.

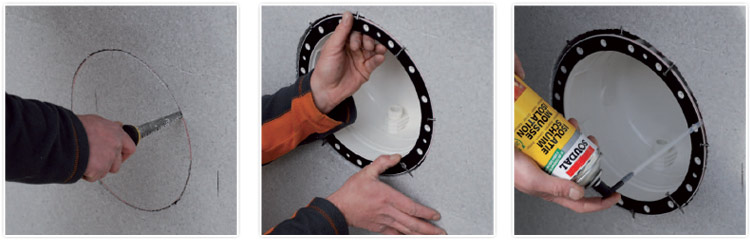

Installation et découpe du projecteur du kit piscine polystyrène Astralpool First Bloc

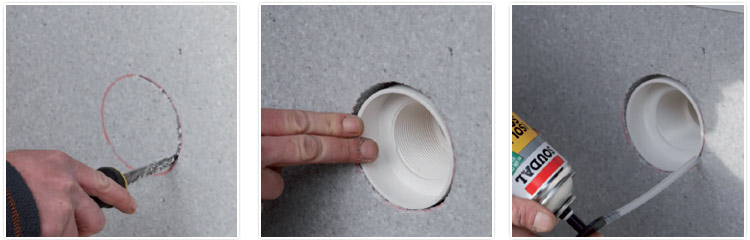

Les refoulements et la prise balai

Les refoulements se montent sur traversée de parois à - 40 cm. La prise balai se monte sur traversée de parois à - 20cm.

Installation du refoulement du kit polystyrène du kit piscine polystyrène Astralpool First Bloc

1. Tracer le contour des pièces sur la paroi intérieure de la piscine.
2. Découper le panneau à l’aide de la scie égoïne (normale ou pointue).
3. Le scellement des pièces à sceller se fait avec une bombe de mousse polyuréthanne.

Procéder de la même façon pour toute autre pièce : Nage à contre courant, Balnéo, Échelle murale, etc.

Mise en place du Skimmer du kit piscine polystyrène Astralpool First Bloc

Le remblaiement autour de la piscine

Le contour de la piscine doit être obligatoirement remblayé avec du gravier afin d'éviter d'avoir de la terre tout autour.

Les parois extérieures des murs du bassin doivent être protégées avec une feuille de drainage type DELTA MS.

Dans le bas des murs, un drain doit être installé.
