Filtration piscine, équipement du local technique Coffrets électriques piscine Coffrets électriques ABATIK Coffrets électriques ABATIK
Prix conseillé fournisseur 2019 à partir de :
Dont eco-part. : 0,1 €
229 €
Notre prix à partir de :
229 € TTC
Coffret Electrique ABATIK 6.3A - 10 A + transformateur 100 W
Ref. 020634
Ref. 020634
Pour gérer l'alimentation électrique de la filtration,
Horloge de programmation,
Simplicité d'utilisation,
Transformateur pour éclairage piscine
Horloge de programmation,
Simplicité d'utilisation,
Transformateur pour éclairage piscine
Disponible
Coffret Electrique ABATIK 4A - 6.3 A + transformateur 100 W
Ref. 020633
Ref. 020633
229 €
Dont eco-part. : 0,1 €
Coffret Electrique ABATIK 6.3A - 10 A + transformateur 100 W
Ref. 020634
Ref. 020634
229 €
Dont eco-part. : 0,1 €
Coffret Electrique ABATIK 6.3A - 10 A + transformateur 300 W
Ref. 020636
Ref. 020636
259 €
Dont eco-part. : 0,1 €
Coffret Electrique ABATIK 4A - 6.3 A + transformateur 300 W
Ref. 020635
Ref. 020635
259 €
Dont eco-part. : 0,1 €
Coffret Electrique ABATIK 9A - 14 A + transformateur 100 W
Ref. 026795
Ref. 026795
249 €
Dont eco-part. : 0,1 €
Le coffret électrique vous permet de commander et de protéger votre pompe de filtration, vous pouvez alimenter et protéger le ou les projecteurs de votre piscine.
2 puissances de transformateur (100 ou 300W) sont disponibles en fonction des nécessités de votre installation.
- Enveloppe IP55 (résistant aux projections d'eaux compatible local humide).
- Protection du circuit de commande (interrupteur, horloge) par coupe-circuit phase + neutre.
- Protection du transformateur (si projecteur).
- Transformateur 230V - 12V (si projecteur) conforme EN61558 - 2 - 6.
- Interrupteur 3 positions (Manuel, Arrêt, Automatique) pour la filtration.
- Interrupteur 2 positions (Marche, Arrêt) pour projecteur(s)).
- Borne de mise à la terre.
Les références indiquées tiennent compte d'un disjoncteur calibré jusqu'à 6,3 A (1 cheval monophasé) 10 A (1,5 cheval monophasé).

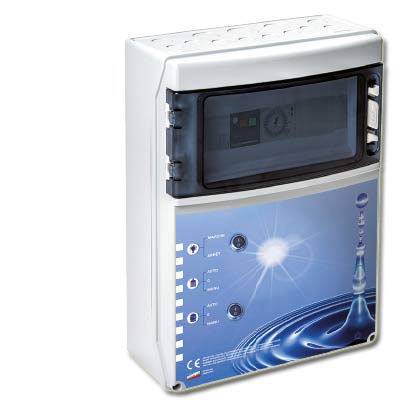

Coffret Électrique ABATIK
Les coffrets électriques ABATIK possèdent un volet de protection des disjoncteurs et de l'horloge.
L'horloge est de type mécanique elle est programmable par tranches de 15 minutes.
Choisissez un coffret électrique ABATIK, pour :
Le fonctionnement optimal de votre piscine : Alimentation, protection et contrôle des différents équipements électriques de votre piscine : pompe de filtration et projecteurs.
Votre tranquillité d'esprit : Des coffrets électriques pratiques et conformes aux normes de sécurité en vigueur.
Interrupteur 3 positions (Manuel, Arrêt, Automatique) pour la filtration.
Interrupteur 2 positions (Marche, Arrêt) pour projecteur(s)
Confort d'utilisation : Entrée de câbles intégrée dans le boîtier , Sécurité des personnes et des équipements, Protection des pompes par disjoncteurs, Transformateur conforme à la norme NF EN61558.
Capot monté sur charnière permettant un accès facile et rapide à l'intérieur du coffret.
Fenêtre d’accès transparente pratique offrant une meilleure visibilité de l’état du système (horloge, disjoncteur)..
Made in France : Des produits conçus et fabriqués en France.
La section des câbles doit supporter l'intensité prévue. La longueur des câbles ne doit pas engendrer une chute de tension de plus de 5% depuis l'origine de l'alimentation (C15-100 section 525).
Installations monophasées 230V
Coffret électrique (1), Pompe de filtration (2), Projecteur (3), Option : Surpresseur, pompe doseuse, etc. (4).
2 puissances de transformateur (100 ou 300W) sont disponibles en fonction des nécessités de votre installation.
La gamme de Coffrets Électriques ABATIK
- Enveloppe IP55 (résistant aux projections d'eaux compatible local humide).
- Protection du circuit de commande (interrupteur, horloge) par coupe-circuit phase + neutre.
- Protection du transformateur (si projecteur).
- Transformateur 230V - 12V (si projecteur) conforme EN61558 - 2 - 6.
- Interrupteur 3 positions (Manuel, Arrêt, Automatique) pour la filtration.
- Interrupteur 2 positions (Marche, Arrêt) pour projecteur(s)).
- Borne de mise à la terre.
Les références indiquées tiennent compte d'un disjoncteur calibré jusqu'à 6,3 A (1 cheval monophasé) 10 A (1,5 cheval monophasé).
Coffret Électrique ABATIK
| Modèle | Puissance Filtration | Alimentation Projecteur | Horloge de programmation |
| Coffret Electrique ABATIK 4-6.3 A + transformateur 100 W | 3/4 CV jusqu'à 1 CV | 12V/100W | Oui |
| Coffret Electrique ABATIK 4-6.3 A + transformateur 300 W | 3/4 CV jusqu'à 1 CV | 12V/300W | Oui |
| Coffret Electrique ABATIK 6.3-10 A + transformateur 100 W | 1 CV jusqu'à 1,5 CV | 12V/100W | Oui |
| Coffret Electrique ABATIK 6.3-10 A + transformateur 300 W | 1 CV jusqu'à 1,5 CV | 12V/300W | Oui |
Les coffrets électriques ABATIK possèdent un volet de protection des disjoncteurs et de l'horloge.
L'horloge est de type mécanique elle est programmable par tranches de 15 minutes.
Caractéristiques Techniques
Choisissez un coffret électrique ABATIK, pour :
Le fonctionnement optimal de votre piscine : Alimentation, protection et contrôle des différents équipements électriques de votre piscine : pompe de filtration et projecteurs.

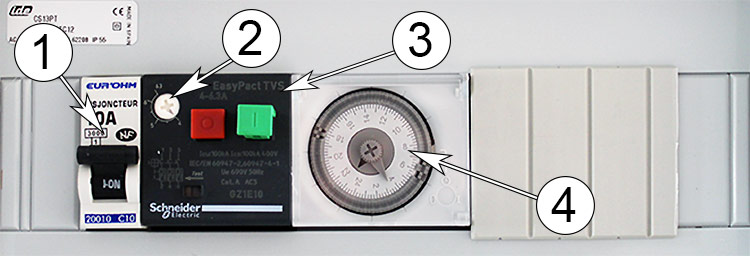

1-Disjoncteur alimentation projecteur
3-Disjoncteur magnéto-thermique pompe filtration
2-Calibrage du disjoncteur magnéto-thermique en fonction de la puissance de la pompe
4- Horloge de programmation pompe filtration
Votre tranquillité d'esprit : Des coffrets électriques pratiques et conformes aux normes de sécurité en vigueur.
Interrupteur 3 positions (Manuel, Arrêt, Automatique) pour la filtration.
Interrupteur 2 positions (Marche, Arrêt) pour projecteur(s)
Confort d'utilisation : Entrée de câbles intégrée dans le boîtier , Sécurité des personnes et des équipements, Protection des pompes par disjoncteurs, Transformateur conforme à la norme NF EN61558.

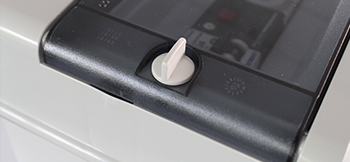

Capot monté sur charnière permettant un accès facile et rapide à l'intérieur du coffret.
Fenêtre d’accès transparente pratique offrant une meilleure visibilité de l’état du système (horloge, disjoncteur)..
Made in France : Des produits conçus et fabriqués en France.
Câbles d'alimentation
La section des câbles doit supporter l'intensité prévue. La longueur des câbles ne doit pas engendrer une chute de tension de plus de 5% depuis l'origine de l'alimentation (C15-100 section 525).
Tableau indicatif des intensités pour le calibrage des disjoncteurs
Installations monophasées 230V
| Puissance de la pompe de filtration (kW / CV) | Calibre disjoncteur | Intensité absorbée |
| 0,75 / 1 | 4 / 6,3 | 6,01 A |
| 1,1 / 1,5 | 6 / 10 | 7,60 A |
Conditions d'installation électrique
| Volume | Appareillages | Appareils d'utilisation |
| 0 | TBTS | TBTS |
| 1 | Pour les petites piscines, un socle de prise de courant protégé par un système différentiel assigné au plus à 30mA est admis à plus de 1,25m du bassin et au moins 0,3m du sol fini | TBTS |
| 2 | TBTS Transformateur de séparation (installé en dehors des volumes 0, 1, 2). Alimentation protégée par un système différentiel assigné au plus à 30mA. | TBTS Transformateur de séparation (installé en dehors des volumes 0, 1, 2). Alimentation protégée par un système différentiel assigné au plus à 30mA. Luminaire de classe ll. |
Schéma de raccordement du coffret électrique
Coffret électrique (1), Pompe de filtration (2), Projecteur (3), Option : Surpresseur, pompe doseuse, etc. (4).
