Volet hors-sol manuel ABRIBLUE

ABRIBLUE
Ref. Abatik: 001738

Exemple de prix pour une piscine 8x4m
Conforme à la norme NF P90-308,
Installation simple et rapide,
Fabrication française.

Conforme à la norme NF P 90-308

3 268 € TTC
817 € x 4 sans frais ou de 10 à 180 mensualités *
En stock
Frais de port à prévoir
Prix conseillé fournisseur 3468 € soit 200 € d'économies
* Suivant conditions, nous consulter
Devis gratuit
Descriptif
Une équipe de conseillers sur le terrain
0800 800 099
Service & appel gratuits

Cliquez-ici pour nous contacter

Nos conseillers se déplacent pour étudier votre projet et établir un devis directement chez vous.

Nouveauté : notre équipe de pose intervient pour l'installation de volets, abris, pompes à chaleur, locaux techniques...


Le volet ABRIBLUE hors-sol manuel est une bonne alternative aux couvertures à barres. Il est pratique, esthétique tout en étant économique. Facile à manipuler grâce à un démultiplicateur, il est fonctionnel et apporte une sécurité optimale.


*Tarifs des volets avec lames blanches, dimensions intérieures

Toute dimension possible jusqu'à 10x5m, veuillez nous consulter.

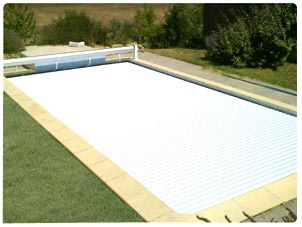

volet manuel

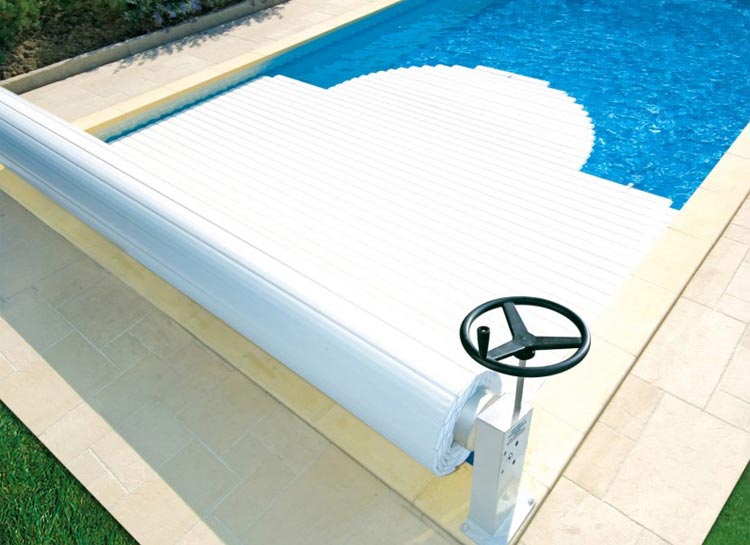

volet manuel

Avantages du volet ABRIBLUE manuel

  • Le volet manuel hors sol permet de sécuriser votre piscine simplement et rapidement.
  • Les manœuvres d'ouverture et de fermeture se font par une seule personne grâce au volant manuel et au démultiplicateur permettant des manipulations sans effort.
  • Le verrouillage du volet est assuré par un dispositif anti-soulèvement apportant une sécurité optimale.
  • Le volet conserve la température de votre eau de piscine, prolongeant ainsi la saison de baignade et limitant l'évaporation de l'eau.
  • Réduit le nettoyage et maintient l'eau plus propre.
  • Les lames opaques empêchent la photosynthèse propice au développement des algues.
  • L'inclinaison des pieds du volet évite le surfaçage des margelles galbées.

Détails techniques


Nuancier de coloris de lames pour volet hors-sol abriblue
Nuancier de coloris de lames pour volet hors-sol abriblue

Coloris des lames

coloris pieds volet abriblue manuel
coloris pieds volet abriblue manuel

Coloris des pieds

Volant escamotable pour volet hors-sol manuel Abriblue
Volant escamotable pour volet hors-sol manuel Abriblue

Volant escamotable

Wing system® : couvrir les surfaces latérales de votre piscine

Le système breveté Wing System® recouvre les surfaces latérales telles que les escaliers, les plages et les pataugeoires. Esthétique, totalement intégrée et adaptable au volet, la partie additionnelle se déploie facilement en un mouvement de rotation. Simple et pratique, le Wing System® est la solution la mieux adaptée aux surfaces latérales.

Contrainte technique : le volet doit être réalisé en lames ABRIBLUE 83 mm.



Caractéristiques techniques

Pieds 2 laqués blanc ou sable
Fixations des pieds Par chevilles / tire-fond
Axe Aluminium anodisé
Volant Manuel escamotable avec démultiplicateur
Ouverture / fermeture Par volant manuel escamotable
Tablier flottant Composé de lames
Kit de sécurisation Par sangles
Conditions d'utilisation Utilisable en toutes saisons
Dimensions maxi Maxi 10 m x 5 m

Volet hors sol manuel ABRIBLUE
Volet hors sol manuel ABRIBLUE

Détails des lames du volet

Les lames du volet répondent aux exigences de résistance de la norme NF T54-405-1 .

Chaque lame dispose de plusieurs compartiments remplis d'air assurant sa flottabilité et limitant la déperdition de chaleur de l'eau.

À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes assurent la finition de la lame.


Lames PVC extrudées traitées anti-tâches
Composition Calcium/zinc anti-UV
Largeur des lames 83 mm
Épaisseur des lames 17,5 mm
Tenue à la chaleur Excellente
Clipsage simplifié Système d'accrochage mâle - femelle
Bouchonnage Capuchons soudés en usine + ailettes amovibles
Coloris Blanc, bleu, sable, gris, marbré bleu
Compatibilité des formes de piscines Formes rectangulaires : autres formes nous consulter
Option escalier En bout de bassin : nous consulter

L'assemblage du tablier

Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche ( fig.1 ).


  • Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame ( fig.2 ).
  • Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier ( fig.3 ).


assemblage lames volets abriblue
assemblage lames volets abriblue

Installation du volet

L'encombrement

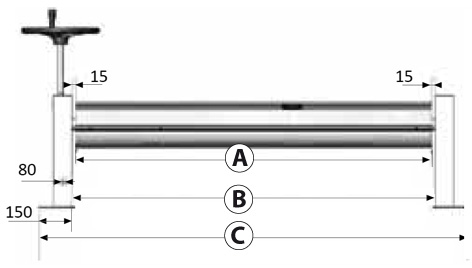

Enrouleur de face

encombrement volet manuel abriblue face
encombrement volet manuel abriblue face


Longueur de l'axe (A) = largeur du bassin + 100 mm

Distance entre pieds (B) = largeur du bassin + 130 mm

Encombrement total (C) = largeur du bassin + 430 mm


Enrouleur de profil

encombrement volet manuel abriblue profil
encombrement volet manuel abriblue profil


Longueur D : diamètre mini nécessaire
8 m 560 mm
10 m 620 mm
12 m 660 mm
14 m 680 mm
16 m 720 mm

L'axe du volet

  • Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.
  • L'axe doit être posé à l'aplomb du nez des margelles arrières ou à la fin de l'éventuel rayon. Ce modèle dispose d'un système de réglage de niveau des pieds évitant le surfaçage des margelles.
  • Les 2 pieds du volet doivent être fixés horizontalement de niveau et pieds serrés contre le tube (à défaut, prévoir le serrage d’une bague d’arrêt à nous commander pour empêcher le jeu latéral).
  • Pour les piscines à angles vifs et rayon de 15 cm maximum, positionnez l'axe des bornes de 15 cm vers l'intérieur du bassin. Pour piscines à angles avec rayon supérieur à 15 cm, nous contacter .
  • Les lames ne doivent pas frotter contre les margelles au risque de casser les bouchons. Aussi, au niveau du passage des lames, est-il nécessaire de découper le nez des margelles.

Nous vous conseillons de ne procéder aux fixations au sol qu’après avoir effectué un enroulement complet des lames pour vérifier le positionnement et les réglages.


Découpes des margelles


Plan de découpe pour margelle de piscine
Plan de découpe pour margelle de piscine


Découpe minimale de la margelle en fonction de la longueur de la piscine


Longueur du tablier en mètres Côte X en mm
4 290
5 300
6 310
7 320
8 330
9 340
10 350

Piscine à angles vifs (1) , piscine à angle avec rayon (2) , Découpe en mm (X)

Système de sécurité

Le volet est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308. Ce système se compose de brides ABS + sangles + supports à fixer sur parois. Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum par paroi.


Le prix du volet comprend :

  • 2 bornes laquées blanc dont une avec démultiplicateur
  • 1 axe en aluminium anodisé
  • 1 tablier composé de lames PVC calcium / zinc coloris blanc
  • 1 volant escamotable
  • 1 kit de sécurisation composé de brides et sangles en ABS à fixer sur paroi
  • 1 mode d'emploi avec guide d'installation

Les équipement optionnels

Pieds escamotables

Grâce aux pieds escamotables disponibles en option, vous avez la possibilité de réduire l'encombrement pendant la période d'hivernage.


Wing System

Le Wing System est une innovation Abriblue permettant de couvrir les surfaces latérales de façon à sécuriser l'ensemble du bassin.


Systèmes de sécurité

- Disponible en option, le système de sécurité Coverlock est un nouveau système de fixation de sécurité combinant simplicité d’utilisation et esthétisme.
Pour fermer le volet, la gâchette ergonomique du volet vient s’emboiter dans l’ergot. Il convient alors de sécuriser la fermeture de la couverture en appuyant sur la gâchette.
Pour l’ouverture, il suffit d'appuyer simultanément sur l’ergot et la gâchette pour libérer le volet de piscine avant de l'enrouler sur son axe.
Déclinable en 4 coloris, blanc, sable, bleu et gris, Coverlock est conforme à la norme NFP 90-308.

- Brides ABS + sangles + supports inox à fixer sous margelles disponibles en option



pied escamotable abriblue
pied escamotable abriblue

Pieds escamotables

wing system abriblue
wing system abriblue

Wing System

système coverlock abriblue
système coverlock abriblue

Système de sécurité Coverlock

Restez conforme à la norme de sécurité en cas d'escalier sur la longueur !


Plat d abri pour piscine
Plat d abri pour piscine

Restez conforme aux normes de protection du bassin avec le plat d'abri. Dédié aux piscines dont l'escalier est positionné sur la longueur, le plat d'abri vous permet de respecter la norme en vigueur et de protéger votre bassin des impuretés.
Tarif sur-mesure selon la configuration de l'escalier (forme et dimensions).

Photos non contractuelles

Garanties

3 ans, hors déformation possible des lames en pvc en cas de températures trop élevées
