Couvertures pour piscines Volets piscine Volets hors sol automatiques pour piscines Volet hors sol automatique VOLEO Volet hors sol automatique VOLEO
Prix conseillé fournisseur 2020 :
3424 €
Notre prix :
3424 € TTC
Volet automatique hors sol VOLEO
Ref. 012497
Ref. 012497
856 €
x 4 fois sans frais
ou de 10 à 180 mensualités*
*Suivant conditions, nous consulter
- Conforme à la norme NF P 90-308
Disponible
Volet automatique pour piscines de 5 x 3 m à 6 x 12 m maximum.
Conforme : cette couverture de sécurité pour piscine est destinée à empêcher l’accès à la piscine aux enfants de moins de cinq ans. Elle peut supporter un adulte de 100 kg. Elle est conforme à la norme NF P 90-308*.
Puissant : moteurs de 150 nm ou 250 nm permettant de couvrir des bassins jusqu'à 12 x 6 m.
Fiable : L'axe d'enroulement robuste livré avec le volet supporte le poids du tablier sans risque de fléchissement.
Simple d'utilisation : ce volet hors sol automatique se manipule en toute simplicité à l'aide du contacteur à clé placé sur le plot support d'axe moteur.
Polyvalent : le coffret de votre volet est équipé de contacts auxiliaires, asservis à l’information de la position « ouvert ou fermé » du volet permettant la connexion vers un appareil extérieur type électrolyseur de façon à autoriser ou bien limiter ou stopper la production de chlore.
• Matériau : acier inox 304 thermo laqué blanc,
sable ou gris
• Dimensions : 460 x 200 x 100 mm
• Platine de fixation L = 200 mm, l = 100 mm
• Entraxes fixations L = 170 mm, l = 70 mm
• Orifice central D. 50 mm
• Fixations : 2 x 4 vis inox m8 x 90 sur chevilles laiton
• Matériau : aluminium anodisé renforcé
• Diamètre : 140 ou 155 mm pour les bassins de plus de 10 x 5 m
2 types de moteurs :
• Livré pré assemblé sur le plot support d’axe
• Tension 24 volts DC
• Couple 150 nm
• Pour couvertures jusqu'à 10 x 5 m
• Temps d'enroulement estimé pour bassin 8 x 4 m : 1'30 min
• Livré pré assemblé sur le plot support d’axe
• Tension 24 volts DC
• Couple 150 nm ou 250 nm selon taille du bassin
• Pour couvertures jusqu'à 12 x 6 m
• Temps d'enroulement estimé pour bassin 8 x 4 m : 1'30 min
• Transformateur 230/24v
• Cartouche fusible
• Coupe circuit
• Isolation boîtier : IP 44
• Installation intérieure hors volume de protection
(Norme C-15/100)
• Contacteur à clé sur plot d'axe
Moteurs sans fin de course
Commande avant/arrière et marche/arrêt par contacteur à clef à action maintenue pour l'ouverture et la fermeture du volet (norme NF P90-308).
Moteurs avec fin de course
Commande avant/arrière et marche/arrêt par contacteur à clef à action maintenue pour la fermeture du volet et action par une seule impulsion sur la clé pour l’ouverture du bassin (norme NF P90-308).
• Module de commande mural (optionnel)
Cette commande doit impérativement se trouver dans un endroit où la piscine et ses occupants restent visibles pendant chaque manipulation d’ouverture et de fermeture.
Lors de l'installation si le maniement de la commande à clef ne correspond pas à l’étiquette « couvrir et découvrir » du boîtier, croiser les fils F et O sur le bornier du coffret
Les lames du volet manuel hors sol Voléo sont conformes aux exigences de résistance de la norme NF P90-308.
Chaque lame est composée de compartiments contenant de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame.
Les lames sont livrées pré-assemblées en modules de 3 lames. Elles doivent impérativement être stockées à l’ombre et avec une température d’air inférieure à 40°C.
1. Rapprocher les lames l’une de l’autre en formant un « V ».
2. Engager le harpon en conservant la position du « V ».
3. Donner un mouvement inverse au « V ».
Répéter ce mouvements jusqu’à l'assemblage complet des lames.
Lorsque le volet est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).
Escalier roman, découpe des lames à 90° « à l’équerre »
Escalier trapèze, découpe des lames à 90° « à l’équerre »
Afin de recevoir la couverture automatique hors sol, le bassin doit subir une préparation s’il est existant.
Sur le côté recevant l’enrouleur, il faudra, si nécessaire, entailler les angles des margelles pour leur donner la forme d’un angle vif, seule solution permettant le déroulage des lames sans frottement.
De plus, les supports d’axe doivent reposer sur une surface à niveau. Un surfaçage des margelles peut être nécessaire. La pierre une fois coupée doit rester à l’aplomb de la paroi de la piscine.
• Angles arrières du bassin vifs (90°) : l’axe doit être positionné au surplomb du mur de fond de piscine.
• Angles arrières du bassin arrondis : l’axe doit être décalé vers l’avant de la dimension du rayon de l’angle (maxi 500 mm).
Les chevilles à expansion fournies en équipement standard pourraient, dans certains cas, endommager les margelles en pierre reconstituée.
Dans ces configurations, il peut être nécessaire d’utiliser des chevilles chimiques (nous consulter).
Afin d'éviter toute détérioration de votre système, l'installation électrique devra être effectuée par un électricien qualifié.
Lors de l'installation électrique, il faut prévoir :
1 câble 2 x 2,5 mm² jusqu'à 20 m pour les moteurs de 150 nm.
1 câble 2 x 2,5 mm² jusqu'à 15 m pour les moteurs de 250 nm, au delà 2 x 4 mm².
Dans où vous choisiriez un module de commande mural, il faudra prévoir un câble supplémentaire (3 x 1,5 mm²).
Les moteurs avec fins de courses sont livrés avec les contacts auxiliaires pour électrolyseur. Si vous souhaitez utiliser cette fonction, pensez à tirer un câble de 3 x 1,5 mm² supplémentaire de l'électrolyseur vers le boîtier de contrôle disposé dans le plot support d'axe côté moteur.
Cette couverture automatique ne se substitue pas au bon sens ni à la responsabilité individuelle.
Elle n’a pas non plus pour but de se substituer à la vigilance des parents et/ou des adultes responsables, laquelle demeure le facteur essentiel pour la protection des jeunes enfants.
Un dispositif de « trop plein » est impératif pour ce type d’installation.

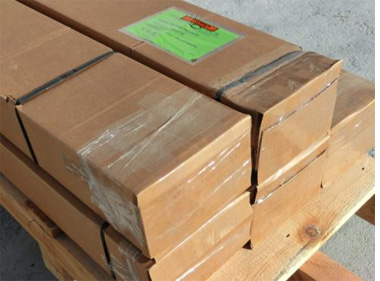

Votre volet vous est livré à domicile, sur rendez-vous. La livraison se fait soit par semi-remorque avec chariot de manutention embarqué, soit par petits porteurs pour les accès difficiles (coût supplémentaire).
Lors de la livraison, les colis sont fractionnés et répartis sur des palettes légères afin de faciliter le déchargement. Chaque colis est numéroté par ordre de montage afin de faciliter l'installation du volet.
Prévoir impérativement 2 personnes au minimum pour le déchargement du matériel.
Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
• Vérifier l'état des lames PVC ainsi que leurs bons accrochages entre elles.
• Si certaines lames présentent des fissures ou cassures, prendre contact avec votre installateur pour les remplacer.
• Système d'accrochage de sécurité : l'état des sangles, des boucles et des supports de sangles doit être vérifié régulièrement.
• Il est impératif de remplacer les sangles et boucles de sangles tous les 3 ans.
3 ans sur tablier et sangles de sécurité.
2 ans sur moteur, réducteur, axe, plots supports et coffret électrique.
Dimensions intérieures
Tarifs TTC*
5 m x 3 m
3390€ TTC
6 m x 3 m
3590€ TTC
7 m x 3,5 m
3990€ TTC
8 m x 4 m
4290€ TTC
9 m x 4,5 m
4890€ TTC
10 m x 5 m
5490€ TTC
11 m x 5 m
5790€ TTC
12 m x 6 m
5990€ TTC
* Tarifs présentés pour un bassin rectangulaire avec lames blanches ou autre coloris sans coût supplémentaire.
Prix départ usine.
Prévoir impérativement 2 personnes pour la réception.
Autres dimensions possibles, contactez-nous gratuitement au
Prix départ usine.
Prévoir impérativement 2 personnes pour la réception.
Autres dimensions possibles, contactez-nous gratuitement au

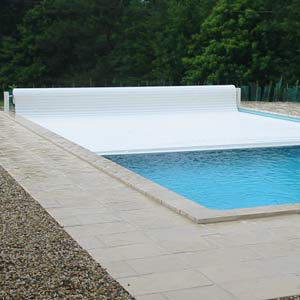

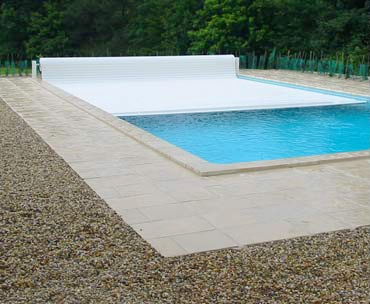

Le volet hors sol automatique VOLEO
Conforme : cette couverture de sécurité pour piscine est destinée à empêcher l’accès à la piscine aux enfants de moins de cinq ans. Elle peut supporter un adulte de 100 kg. Elle est conforme à la norme NF P 90-308*.
Puissant : moteurs de 150 nm ou 250 nm permettant de couvrir des bassins jusqu'à 12 x 6 m.
Fiable : L'axe d'enroulement robuste livré avec le volet supporte le poids du tablier sans risque de fléchissement.
Simple d'utilisation : ce volet hors sol automatique se manipule en toute simplicité à l'aide du contacteur à clé placé sur le plot support d'axe moteur.
Polyvalent : le coffret de votre volet est équipé de contacts auxiliaires, asservis à l’information de la position « ouvert ou fermé » du volet permettant la connexion vers un appareil extérieur type électrolyseur de façon à autoriser ou bien limiter ou stopper la production de chlore.
Détails techniques

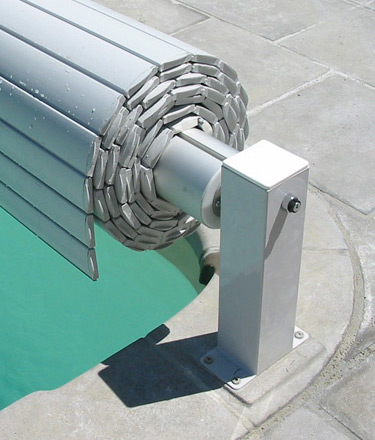

Plots supports d'axe
• Matériau : acier inox 304 thermo laqué blanc,
sable ou gris
• Dimensions : 460 x 200 x 100 mm
• Platine de fixation L = 200 mm, l = 100 mm
• Entraxes fixations L = 170 mm, l = 70 mm
• Orifice central D. 50 mm
• Fixations : 2 x 4 vis inox m8 x 90 sur chevilles laiton
Axe d'enroulement
• Matériau : aluminium anodisé renforcé
• Diamètre : 140 ou 155 mm pour les bassins de plus de 10 x 5 m
Moteur
2 types de moteurs :
Moteur étanche dans l'axe sans gestion des fins de courses
• Livré pré assemblé sur le plot support d’axe
• Tension 24 volts DC
• Couple 150 nm
• Pour couvertures jusqu'à 10 x 5 m
• Temps d'enroulement estimé pour bassin 8 x 4 m : 1'30 min
Moteur étanche dans l'axe avec gestion des fins de courses
• Livré pré assemblé sur le plot support d’axe
• Tension 24 volts DC
• Couple 150 nm ou 250 nm selon taille du bassin
• Pour couvertures jusqu'à 12 x 6 m
• Temps d'enroulement estimé pour bassin 8 x 4 m : 1'30 min
Coffret d'alimentation
• Transformateur 230/24v
• Cartouche fusible
• Coupe circuit
• Isolation boîtier : IP 44
• Installation intérieure hors volume de protection
(Norme C-15/100)
Commande moteur
• Contacteur à clé sur plot d'axe
Moteurs sans fin de course
Commande avant/arrière et marche/arrêt par contacteur à clef à action maintenue pour l'ouverture et la fermeture du volet (norme NF P90-308).
Moteurs avec fin de course
Commande avant/arrière et marche/arrêt par contacteur à clef à action maintenue pour la fermeture du volet et action par une seule impulsion sur la clé pour l’ouverture du bassin (norme NF P90-308).
• Module de commande mural (optionnel)
Cette commande doit impérativement se trouver dans un endroit où la piscine et ses occupants restent visibles pendant chaque manipulation d’ouverture et de fermeture.
Lors de l'installation si le maniement de la commande à clef ne correspond pas à l’étiquette « couvrir et découvrir » du boîtier, croiser les fils F et O sur le bornier du coffret
Détails des lames du volet
Les lames du volet manuel hors sol Voléo sont conformes aux exigences de résistance de la norme NF P90-308.
Chaque lame est composée de compartiments contenant de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.
À chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame.
Les lames sont livrées pré-assemblées en modules de 3 lames. Elles doivent impérativement être stockées à l’ombre et avec une température d’air inférieure à 40°C.
Lames
PVC traitées anti-tâches et anti-UV
Largeur des lames
71 mm
Coloris
Blanc, Sable, Bleu ou Gris
Assemblage
Par emboitement clip
Etanchéité
Bouchons soudés
Garantie étanchéité
3 ans
Coloris des bouchons
Blanc, Sable ou Gris
Finition
Équerre
Option escalier
Nous consulter

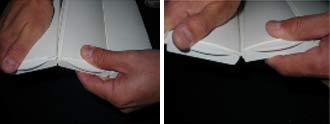

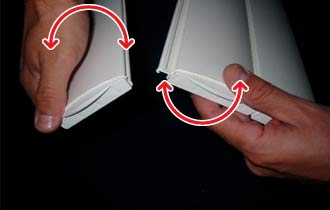

L'assemblage du tablier
1. Rapprocher les lames l’une de l’autre en formant un « V ».
2. Engager le harpon en conservant la position du « V ».
3. Donner un mouvement inverse au « V ».
Répéter ce mouvements jusqu’à l'assemblage complet des lames.
L'assemblage du tablier ne peut être entrepris que si la piscine est en eau. Les lames doivent impérativement être stockées à l’ombre et avec une température d’air inférieure à 40°c.
Le premier module de lames du tablier est livré avec les sangles d’accrochage sur l’axe d’enroulement. Les autres lames sont livrées par modules de 3 ou 6 éléments.
L’un des modules est équipé des sangles de sécurité obligatoires. Ce module doit être disposé à l’extrémité du tablier, côté opposé à l’axe d’enroulement.
Pour simplifier l’assemblage, les lames doivent être placées par modules sur l’eau.
Une fois le tablier assemblé, il doit être fixé sur l’axe d’enroulement. Le premier module de lames est équipé de sangles en nylon tressé de 50 mm de large. Les sangles doivent être passées dans leurs supports respectifs. Ces supports sont déplaçables de façon à obtenir le bon alignement des sangles par rapport au tablier.
Un mauvais réglage des supports de sangles provoquera un mauvais enroulement du tablier (couches de lames décalées) ainsi qu’un mauvais déroulement de ce tablier (contact avec la paroi). Un mauvais équerrage du bassin lui-même provoquera le même décalage des lames
Remarque : La visserie pré-installée sur l’axe tient compte des encombrements du moteur.
Le premier module de lames du tablier est livré avec les sangles d’accrochage sur l’axe d’enroulement. Les autres lames sont livrées par modules de 3 ou 6 éléments.
L’un des modules est équipé des sangles de sécurité obligatoires. Ce module doit être disposé à l’extrémité du tablier, côté opposé à l’axe d’enroulement.
Pour simplifier l’assemblage, les lames doivent être placées par modules sur l’eau.
Fixation du tablier sur l'axe
Une fois le tablier assemblé, il doit être fixé sur l’axe d’enroulement. Le premier module de lames est équipé de sangles en nylon tressé de 50 mm de large. Les sangles doivent être passées dans leurs supports respectifs. Ces supports sont déplaçables de façon à obtenir le bon alignement des sangles par rapport au tablier.
Un mauvais réglage des supports de sangles provoquera un mauvais enroulement du tablier (couches de lames décalées) ainsi qu’un mauvais déroulement de ce tablier (contact avec la paroi). Un mauvais équerrage du bassin lui-même provoquera le même décalage des lames
Remarque : La visserie pré-installée sur l’axe tient compte des encombrements du moteur.

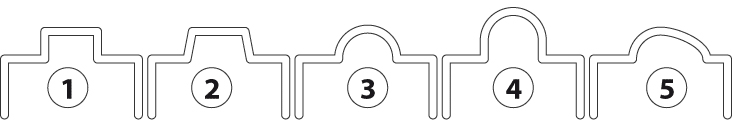

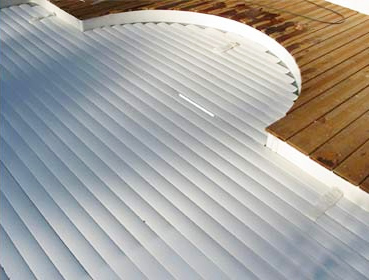

Les découpes d'escalier
Lorsque le volet est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).

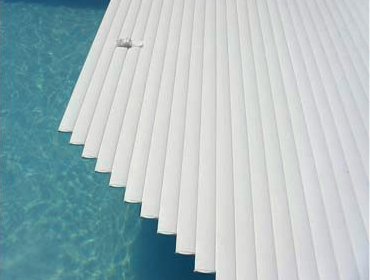

Escalier roman, découpe des lames à 90° « à l’équerre »
Escalier trapèze, découpe des lames à 90° « à l’équerre »

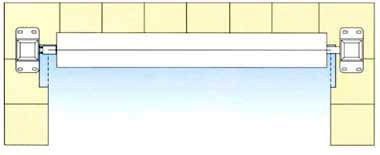

Préparation du bassin, découpes des margelles
Afin de recevoir la couverture automatique hors sol, le bassin doit subir une préparation s’il est existant.
Sur le côté recevant l’enrouleur, il faudra, si nécessaire, entailler les angles des margelles pour leur donner la forme d’un angle vif, seule solution permettant le déroulage des lames sans frottement.
De plus, les supports d’axe doivent reposer sur une surface à niveau. Un surfaçage des margelles peut être nécessaire. La pierre une fois coupée doit rester à l’aplomb de la paroi de la piscine.
• Angles arrières du bassin vifs (90°) : l’axe doit être positionné au surplomb du mur de fond de piscine.
• Angles arrières du bassin arrondis : l’axe doit être décalé vers l’avant de la dimension du rayon de l’angle (maxi 500 mm).
| Longueur piscine | 7 m | 10 m | 12 m |
| Longueur découpe | 280 mm | 320 mm | 350 mm |

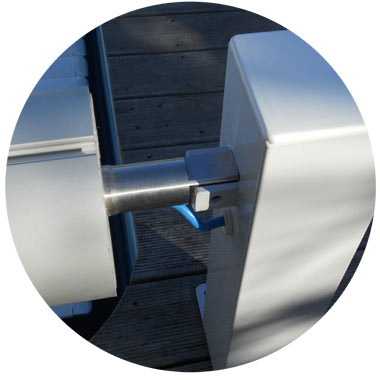

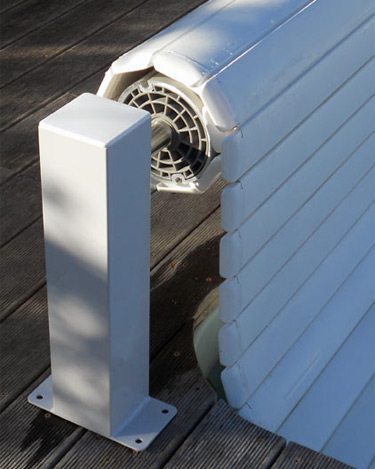

Montage des plots support d’axe
Les plots support d’axe sont en acier inoxydable revêtu d’une peinture thermolaquée.
L’axe, le moteur et le support moteur sont livrés pré-assemblés. Seul le plot opposé au moteur est à emboiter dans le palier de l’axe avant de procéder aux fixations.
Le plot opposé au moteur est équipé d’un axe support qui devra rentrer dans le palier de l’axe.
Conserver un jeu entre l’axe et le plot de 30 à 40 mm.
La fixation au sol des supports d’axe doit être réalisée avec soin.
L’installateur devra apprécier la solidité du support recevant les plots supports.
L’axe, le moteur et le support moteur sont livrés pré-assemblés. Seul le plot opposé au moteur est à emboiter dans le palier de l’axe avant de procéder aux fixations.
Le plot opposé au moteur est équipé d’un axe support qui devra rentrer dans le palier de l’axe.
Conserver un jeu entre l’axe et le plot de 30 à 40 mm.
La fixation au sol des supports d’axe doit être réalisée avec soin.
L’installateur devra apprécier la solidité du support recevant les plots supports.
Les chevilles à expansion fournies en équipement standard pourraient, dans certains cas, endommager les margelles en pierre reconstituée.
Dans ces configurations, il peut être nécessaire d’utiliser des chevilles chimiques (nous consulter).

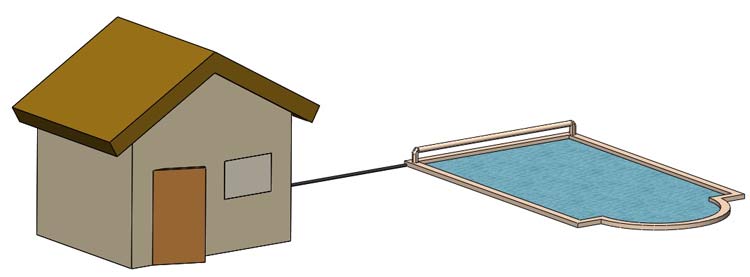

Partie électrique du volet
Afin d'éviter toute détérioration de votre système, l'installation électrique devra être effectuée par un électricien qualifié.
Lors de l'installation électrique, il faut prévoir :
1 câble 2 x 2,5 mm² jusqu'à 20 m pour les moteurs de 150 nm.
1 câble 2 x 2,5 mm² jusqu'à 15 m pour les moteurs de 250 nm, au delà 2 x 4 mm².
Dans où vous choisiriez un module de commande mural, il faudra prévoir un câble supplémentaire (3 x 1,5 mm²).
Les moteurs avec fins de courses sont livrés avec les contacts auxiliaires pour électrolyseur. Si vous souhaitez utiliser cette fonction, pensez à tirer un câble de 3 x 1,5 mm² supplémentaire de l'électrolyseur vers le boîtier de contrôle disposé dans le plot support d'axe côté moteur.

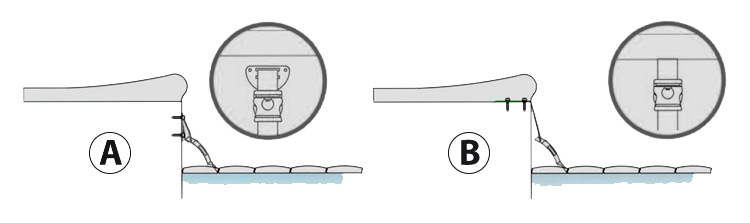

Système de sécurité
Conformément à la norme NFP 90-308, des platines supports sont livrées en quantité proportionnelle à la taille du tablier de lames et à la forme de la piscine. Elles sont fixées sur la paroi opposée à l’axe d’enroulement.
Les platines doivent être fixées en dessous de la margelle et au-dessus du niveau d’eau habituel. Utiliser le jeu de vis et de chevilles spéciales prévu à cet effet. Les platines sont disponibles en blanc, sable ou gris.
Remarque : pour les piscines réalisées à partir de « blocs » ou coffrage en polystyrène, les modèles de sangles de sécurité sur platine ne sont pas utilisables. La fixation murale ne pourrait en aucun cas répondre aux impératifs de sécurité. Il en est de même pour les bassins en structures « parois minces » telles que les panneaux en acier ou en matières composites.
Une fixation sous margelles, sur l’arase, est alors nécessaire (optionnelle). Pour ce faire, des sangles de sécurité adaptées à fixer sous margelle, dans le béton de l’arase du bassin, seront livrées.
Les platines doivent être fixées en dessous de la margelle et au-dessus du niveau d’eau habituel. Utiliser le jeu de vis et de chevilles spéciales prévu à cet effet. Les platines sont disponibles en blanc, sable ou gris.
Remarque : pour les piscines réalisées à partir de « blocs » ou coffrage en polystyrène, les modèles de sangles de sécurité sur platine ne sont pas utilisables. La fixation murale ne pourrait en aucun cas répondre aux impératifs de sécurité. Il en est de même pour les bassins en structures « parois minces » telles que les panneaux en acier ou en matières composites.
Une fixation sous margelles, sur l’arase, est alors nécessaire (optionnelle). Pour ce faire, des sangles de sécurité adaptées à fixer sous margelle, dans le béton de l’arase du bassin, seront livrées.
(A). Fermeture 3 points + sangle + platine de sécurité murale
Dispositif de trop plein impératif
Dispositif de trop plein impératif
(B). Fermeture 3 points + sangle + platine de sécurité à fixer
sous margelles en option
sous margelles en option
Cette couverture automatique ne se substitue pas au bon sens ni à la responsabilité individuelle.
Elle n’a pas non plus pour but de se substituer à la vigilance des parents et/ou des adultes responsables, laquelle demeure le facteur essentiel pour la protection des jeunes enfants.
Un dispositif de « trop plein » est impératif pour ce type d’installation.
Emballage et transport
Votre volet vous est livré à domicile, sur rendez-vous. La livraison se fait soit par semi-remorque avec chariot de manutention embarqué, soit par petits porteurs pour les accès difficiles (coût supplémentaire).
Lors de la livraison, les colis sont fractionnés et répartis sur des palettes légères afin de faciliter le déchargement. Chaque colis est numéroté par ordre de montage afin de faciliter l'installation du volet.
Prévoir impérativement 2 personnes au minimum pour le déchargement du matériel.
Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
L'entretien du volet
• Vérifier l'état des lames PVC ainsi que leurs bons accrochages entre elles.
• Si certaines lames présentent des fissures ou cassures, prendre contact avec votre installateur pour les remplacer.
• Système d'accrochage de sécurité : l'état des sangles, des boucles et des supports de sangles doit être vérifié régulièrement.
• Il est impératif de remplacer les sangles et boucles de sangles tous les 3 ans.
Garanties
3 ans sur tablier et sangles de sécurité.
2 ans sur moteur, réducteur, axe, plots supports et coffret électrique.
Garantie
2 ans, hors déformation possible des lames en pvc en cas de températures trop élevées
Frais de livraison sur devis
Photos non contractuelles
Prix TTC.
Prix TTC.
Formulaire de contact ou demande d'information : volet hors sol automatique voleo
Vous souhaitez obtenir plus d'informations ou recevoir un devis personnalisé sur : Volet hors sol automatique VOLEO
Prix 3424 eur TTC.
Remplissez le formulaire de demande ci-contre.
Nos conseillers piscine sont à votre disposition et vous répondrons dans les plus brefs délais.
Appelez nous gratuitement
Du lundi au vendredi de 9h. à 19h., le samedi (Du 1er Avril au 31 Juillet) de 10h. à 18h.
Belgique : 0800 14 044
UK : 0808 238 60 75
Suisse : 0800 001 941
ou+33 (0)4 75 80 29 62
Demande de pièces détachées
Pour accéder à la page des pièces détachées pour Volet hors sol automatique VOLEO ?
De nombreuses pièces détachées existent pour ce produit, accédez au formulaire de demande de pièces détachées en cliquant sur "valider"
Avis utilisateur et questions pour Volet hors sol automatique VOLEO
Partagez votre expérience uniquement sur l'utilisation ou le fonctionnement de ce produit, détaillez le plus possible.
Posez vos questions à propos de ce produit, un de nos conseillers y répondra
Note moyenne /5
(0 avis)0
- Excellent
0
- Bon
0
- Moyen
0
- Passable
0
- Mauvais
