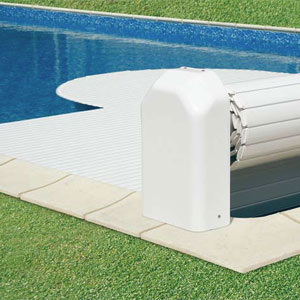

Volet hors sol ECA VALLESPIR :

Le modèle de couverture automatique ECA VALLESPIR a été conçu pour les piscines existantes ou en construction jusqu’à 7,5 x 15 m (avec escalier). Prix indicatifs TTC du volet ECA VALLESPIR Dimensions de la piscine en mètres Prix TTC* 7m x 3.5m 4210 € 8m x 4m 4480 € 10m x 5 m 5290 € 12m x 6 m 7010 € 14m x 7 m 8730 € Option : Escalier ROMAN découpe équerre, diamètre <= 3 m + 330 € *Tarifs TTC des volets avec lames blanches et selon une configuration de bassin type. Coloris disponibles : blanc, sable, bleu ou gris D’autres combinaisons sont possibles, nous sommes à votre disposition pour établir un devis selon vos critères. Le prix du volet complet ci-dessus comprend : l'enrouleur hors sol + le tablier + le système de sécurité (Bride ABS à fixer au mur et Sangle) + l'emballage. Il ne comprend pas la découpe escalier (en option) et le transport (nous contacter).

C'est la couverture automatique hors-sol des grandes piscines, jusqu'à 7,5 x 15 m. Solide et esthétique, elle s'installe facilement et rapidement sur un bassin existant ou en construction, est conforme à la norme de sécurité NF P 90-308 et conserve la chaleur de l'eau.

Détails techniques

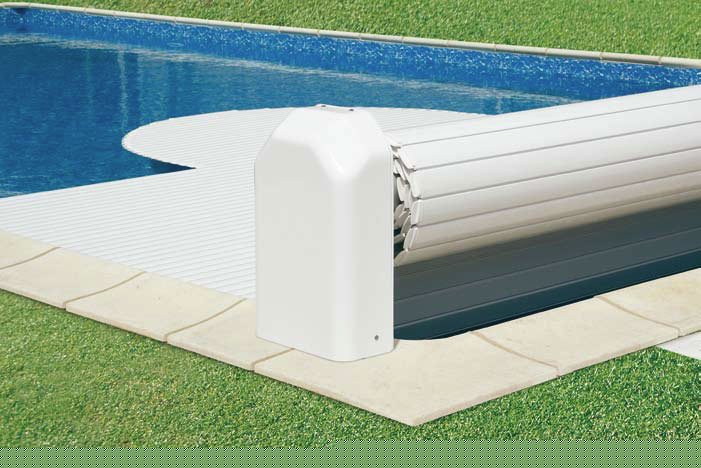

Vue d'ensemble de l'enrouleur du volet ECA VALLESPIR

• 2 supports en aluminium laqué blanc RAL 9016 avec platines inférieures percées pour fixation sur les margelles équipés de deux capots polyester blanc, • 1 axe d’enroulement des lames, • 1 motoréducteur (NON TUBULAIRE) 24 volts 120 Nm ou 250 Nm selon les dimensions de la piscine, équipé d’un dispositif de fin de course, • 1 commutateur à clé (à 3 positions de type maintenu) placé à distance (avec vue sur la piscine), • 1 coffret électrique d’alimentation.

Détails des lames du volet

Les lames du volet ECA Vallespir sont conformes aux exigences de résistance de la norme NF P90-308

Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.

A chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.

Lames PVC traitées anti-tâches et anti UV Largeur des lames 71 mm Épaisseur des lames 17 mm Composition des lames Stabilisé au Calcium / zinc, afin d'éviter les tâches Coloris Blanc, Sable, Bleu ou Gris Option escalier Nous consulter

Ailettes de finition

Finition en forme

Roulettes de guidage

L'assemblage du tablier Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1). - Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.2). - Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier (fig.3).

Les découpes d'escalier

Lorsque le volet hors sol ECA Vallespir est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).



Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).

La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.

Les découpes d'escalier sont en option : sur devis

Les découpes de margelles pour le positionnement de l'enrouleur

Encombrement de l'enrouleur du volet Encombrement de l'enrouleur

Découpe de margelles pour la mise en position de l'enrouleur Découpe des margelles pour l'installation de l'enrouleur Longueur de piscine en m 4 5 6 8 10 12 14 X : Côte X en mm 210 210 210 250 270 280 300

Diamètre d'enroulement de la bobine (axe + lames)

Longueur piscine en mètres	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
Bobine en mm	220	290	320	360	390	430	460	470	490	530	540	570	590	610	630

Système de sécurité

Le volet hors sol Vallespir est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308. Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum par paroi.

Brides ABS + Sangles + Supports inox à fixer sous margelles (a) en option Brides ABS + Sangles + Supports à fixer sur parois (b)

Emballage et Transport du volet piscine

Prévoir impérativement 2 personnes au minimum pour le déchargement et les moyens de manutention adaptés pour soulever les charges. Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.
