  • Volet roulant hors sol motorisé NEO by ECA

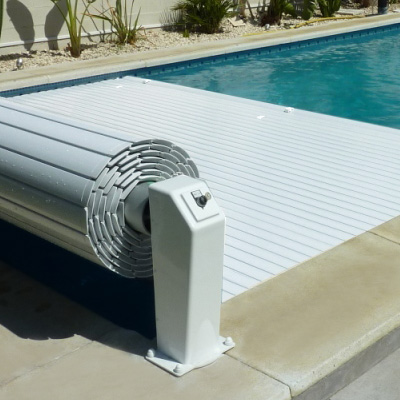

    Volet roulant hors sol NEO by ECA
    Prix conseillé fournisseur 2014 :
    3121 €
    Notre prix :
    2330 € TTC
    582,50 € x 4 fois sans frais ou de 10 à 180 mensualités* *Suivant conditions, nous consulter
    Ref. 012845
    Volet roulant hors sol motorisé NEO by ECA

    (1 avis)

    EUR 2330.00
    • Conforme à la norme NF P 90-308
    Disponible

    La couverture automatique hors-sol NEO by ECA permet de couvrir une piscine de dimensions maxi 6 x 12 m + escalier.
    Installation simple et rapide sur des piscines existantes ou en construction.

    Tarifs indicatifs des volets motorisés NEO by ECA


    Dimensions intérieures du bassin en mètres Prix TTC Volet roulant hors sol NEO by ECA*
    3m x 3m2330 €
    6m x 3m2940 €
    7m x 3.5m3160 €
    8m x 4m3500 €
    9m x 4.5m4040 €
    10m x 5m4500 €
    11m x 5.5m6340 €
    12m x 6m6950 €
    Option : Escalier ROMAN découpe équerre, diamètre <= 3m+ 410 €


    *Tarifs TTC Départ Usine pour des volets avec pieds et lames blanches.
    Coloris disponibles : Blanc, Sable, Gris ou Bleu.
    Afin d'établir votre devis personnalisé selon vos critères, nos conseillers se tiennent à votre disposition.

    Le prix du volet complet ci-dessus comprend : l'enrouleur hors sol + le tablier + le système de sécurité (Bride ABS à fixer au mur et Sangle) + l'emballage.
    Il ne comprend pas la découpe escalier (en option) et le transport (nous contacter).
    Spacer 380

    Volet roulant hors sol NEO by ECA

    Détails techniques


    Volet NEO by ECA


    L’enrouleur hors sol est composé de :
    1 motoréducteur tubulaire équipé d'un système de fin de course pour des piscines de 6 x 12m max. + escalier,
    (Moteur 12V, 150 Nm)

    • 2 supports en aluminium laqué (épaisseur du laquage 300 microns) équipés de capots thermoformés en ABS blanc,
    • 1 axe d’enroulement des lames,
    • 1 commutateur à clé (à 3 positions de type maintenu) placé sur le pied moteur,
    • 1 coffret électrique d'alimentation, 220 V.

    Option contact pour électrolyseur au sel


    Lorsque votre volet est fermé, si votre piscine est équipée d'un système de traitement par électrolyse au sel, vous devez réduire sa production, afin d'éviter une concentration de chlore pouvant s'avérer dommageable pour les lames.

    Le volet NEO peut être équipé (en option) d'un coffret avec contact pour gestion de production de chlore par électrolyse.

    Cette connexion à votre électrolyseur, permettra de gérer automatiquement la production de chlore, en fonction de l'ouverture ou la fermeture du volet.

    Schéma de câblage du volet roulant hors sol NEO
    Section des câbles électriques et câblage électrique NEO by ECA

    Détails des lames du volet


    Les lames du volet hors sol motorisé NEO sont conformes aux exigences de résistance de la norme NF P90-308

    Chaque lame est composée de 3 compartiments. Chacun des compartiments contient de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.

    A chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame. Des ailettes de 20mm assurent la finition de la lame. Ces ailettes peuvent être remplacées par des ailettes de tailles différentes.
    Spacer 50



    LamesPVC traitées anti-tâches et anti UV
    Largeur des lames71 mm
    Épaisseur des lames17 mm
    ColorisBlanc, Sable, Bleu ou Gris
    Option escalierNous consulter
    Coloris lames volets eca

    Détails volets ECA différentes tailles ailettes
    Ailettes de finition
    Détails volets ECA découpe forme
    Finition en forme
    Détails volets ECA roulettes
    Roulettes de guidage

    L'assemblage du tablier


    Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche (fig.1).

    - Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame (fig.2).

    - Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier (fig.3).
    Clipsage des lamelles du tablier du volet immergé Subwater

    Les découpes d'escalier


    Lorsque le volet motorisé NEO by ECA est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).

    Bahia mobile decoupe escalier

    Deux finitions vous sont proposées pour vos découpes d'escalier : la finition équerre (a) et la finition en forme (b).

    La finition équerre est la plus simple. La finition en forme permet d’épouser au mieux le profil du bassin, cette solution s'avère être la plus esthétique.

    Les découpes d'escalier sont en option : sur devis

    Les découpes de margelles pour le positionnement de l'enrouleur


    Encombrement de l'enrouleur


    Découpe de margelles pour la mise en position de l'enrouleur

    Longueur de piscine en m45681012
    X : Côte X en mm250265285305335350

    Diamètre d'enroulement de la bobine (axe + lames)

    Longueur de piscine en m234567891012
    Bobine en mm290320360390430460470490530560
    Vue ensemble du volet roulant automatique BAHIA
    Spacer 50Vue d'ensemble du volet automatique NEO by ECA

    Encombrement volet roulant automatique BAHIAEncombrement de l'enrouleur et découpe de margelle pour mise en position

    Système de sécurité


    Le volet NEO est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308.

    Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum par paroi.
    Nombre de brides par paroi

    Brides ABS + Sangles + Supports à fixer sur parois (a).

    Brides ABS + Sangles + Supports inox à fixer sous margelles (b) en option.




    Fixation volet

    Emballage et Transport


    Emballage et transport du voletPrévoir impérativement 2 personnes au minimum pour le déchargement et les moyens de manutention adaptés pour soulever les charges.

    Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.

    Garantie

    3 ans Moteur + Coffret (hors main d’œuvre)
    3 ans pour la flottabilité et l'étanchéité des lames
    3 ans pour la mécanique d'enroulement

    Photos non contractuelles
