Volet immergé automatique ABRIBLUE Imm'Ax

Ref. Abatik: 001645

Volet immergé avec moteur dans l'axe
Alimentation électrique
Moteur débrayable avec fins de course
Fonction Slow Mode
Axe Composite
Commande possible via smartphone

Conforme à la norme NF P 90-308

A partir de
6 990 € TTC
En stock
Devis gratuit
Descriptif
Une équipe de conseillers sur le terrain
0800 800 099
Service & appel gratuits

Cliquez-ici pour nous contacter

Nos conseillers se déplacent pour étudier votre projet et établir un devis directement chez vous.

Nouveauté : notre équipe de pose intervient pour l'installation de volets, abris, pompes à chaleur, locaux techniques...

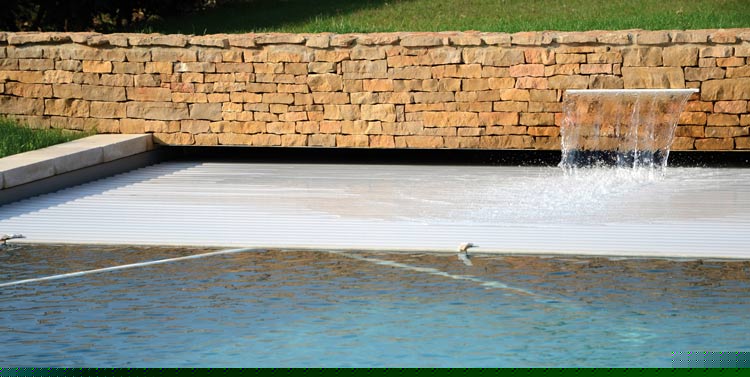

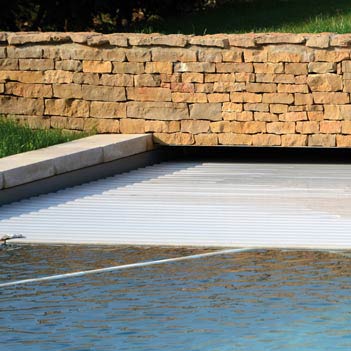

Le volet piscine immergé automatique ABRIBLUE Imm'Ax est la réponse à tous ceux qui souhaitent profiter pleinement de leur piscine tout en préservant l'esthétique de leur espace détente.

  • Installation possible sur piscines jusqu'à 14m x 7m (+ escalier de rayon 1.50m). Au-delà, nous consulter.
  • Discret et esthétique , le volet se fait oublier sous son caillebotis.
  • Fiable : le volet immergé Imm'Ax est conforme à la norme NFP90-308 .
  • Moteur intelligent logé dans l'axe : le moteur tubulaire du volet immergé gère ses fins de courses sans capteur externe. Intelligent, il est capable de donner les informations sur son état aux appareils de traitement de l'eau pour régulation.
  • Pratique : les manœuvres d'ouverture et de fermeture ne se font que par une seule personne grâce à la clef de contact, 3 minutes suffisent pour enrouler ou dérouler le volet.
  • Le verrouillage du volet apporte une sécurité optimale.
  • Économique : limitation de l'évaporation de l'eau. Réduit le nettoyage et maintient l'eau plus propre.
  • Les lames opaques empêchent la photosynthèse propice au développement des algues.
  • Le volet conserve la température de votre eau de piscine prolongeant ainsi la saison de baignade.


demonstration volet immax
demonstration volet immax

Le volet automatique pour piscine permet de sécuriser votre piscine tout en limitant les travaux d'installation grâce à un simple câble reliant le volet au coffret électrique installé dans le local technique de votre piscine.


L'installation d'un volet immergé doit impérativement être accompagnée de la mise en place d'un Pool Terre pour dissiper les courants vagabonds et bénéficier d'une résistance à la corrosion optimum.


Il s'adapte à la quasi-totalité des bassins existants ou à réaliser.


Pour les parois non verticales, nous consulter.


Caractéristiques techniques

Flasques x 2 : à fixer sur paroi
Axe x 1 : en composite, Ø200 mm, monté sur palier réglable
Moteur électrique 24 V tubulaire avec système de gestion de fins de courses
Coffret transformateur x 1
Ouverture / fermeture Contacteur à clef, 3 positions
Tablier flottant Composé de lames
Poutrelle x 1 : en aluminium laqué coloris blanc (sable en option)
Sabots de fixation pour poutrelle x 2
Ensemble de contrepoids avec sangle pour lestage du tablier x 1
Caillebotis PVC blanc ou sable (aluminium ou bois en option)
Cloison de séparation amovible Lames PVC renforts en inox
Glissières pour cloison x 2 : en aluminium laqué blanc
Kit de sécurisation Par sangles
Conditions d'utilisation Compatible toutes saisons

Volet immergé automatique ABRIBLUE Imm Ax
Volet immergé automatique ABRIBLUE Imm Ax

Détails des lames

Lames PVC extrudées traitées anti-tâches
Composition Calcium/zinc anti-UV
Largeur des lames 83 mm
Épaisseur des lames 17,5 mm
Tenue à la chaleur Excellente
Clipsage simplifié Système d'accrochage mâle - femelle
Bouchonnage Capuchons soudés en usine + ailettes amovibles
Coloris Blanc, bleu, sable, gris, marbré bleu, polycarbonate transparent, translucide bleuté, bicouche argentée, bicouche bleutée
Compatibilité des formes de piscines Formes rectangulaires : autres formes nous consulter
Option escalier En bout de bassin : nous consulter

Coloris des lames


coloris lames volet pvc et polycarbonate
coloris lames volet pvc et polycarbonate

L'assemblage du tablier


Pour encliqueter une lame dans une autre, commencer par engager le crochet inférieur de la partie mâle de la lame de droite dans la gorge femelle de la lame de gauche ( fig.1 ).

  • Reproduire le mouvement d’oscillation jusqu’à l'encliquetage complet de la lame ( fig.2 ).
  • Fixer le 1er lé de lames équipé des sangles d’enroulement à l’aide des plats pince sangle. Répartir de manière égale le jeu latéral du tablier ( fig.3 ).


assemblage lames volets abriblue
assemblage lames volets abriblue

Des ailettes de 20 mm équipent les bouchons. Pour ajuster la largeur du tablier à celle du bassin, vous pouvez les retirer et éventuellement les remplacer par des ailettes de 10, 15, 25 ou 30 mm à nous commander. Attention, toute découpe de bouchon supprime sa garantie d’étanchéité et de rigidité de la lame et du tablier.

Pour décliqueter une lame, procéder de la façon inverse (de la fig.1) en appuyant sur la partie inférieure de la gorge femelle (lame de gauche) pour dégager le crochet supérieur de la partie mâle (lame de droite).

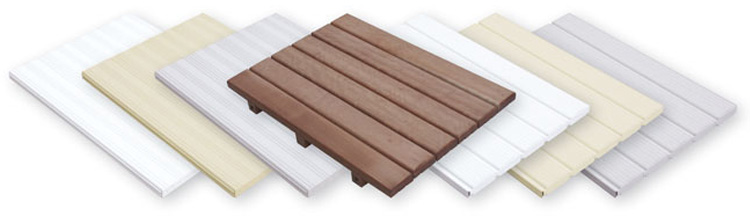

Coloris du caillebotis


coloris caillebotis volet abriblue imm ax
coloris caillebotis volet abriblue imm ax

Installation du volet

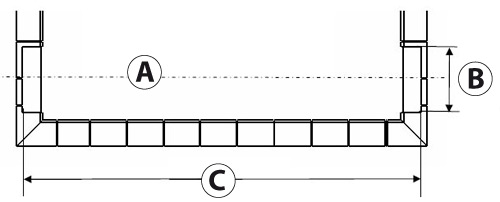

Préparation de la plage

Pour recevoir les flasques IMM’AX, les boîtiers de poutrelle et/ou les glissières de cloison avec l’option fixation arase, l’arase de la piscine doit être libre de margelles et composée de béton chargé à 350 kg de ciment/m3 de béton pour accueillir les goujons express.



preparation place immax
preparation place immax


Axe d'enroulement du volet (A)

Largeur de la fosse technique (B)

Bassin + 45 cm (C)


L'encombrement du volet


encombrement immax
encombrement immax


Longueur bassin L : Largeur mini fosse
8 m 560 mm
9 m 590 mm
10 m 620 mm
11 m 640 mm

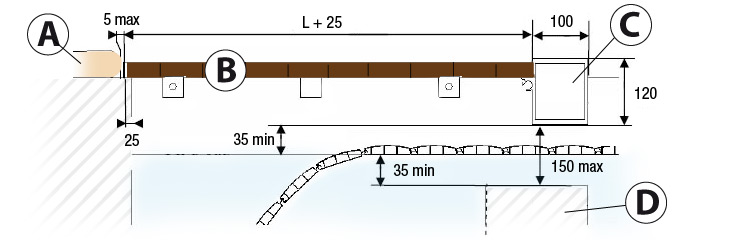

Margelle (A)

Caillebotis (B)

Poutrelle (C)

Paroi ou mur de séparation (D)

Contrepoids (E)


encombrement 2 immax
encombrement 2 immax

  • La fosse technique est impérative pour éviter tout accès au rouleau des lames des volets immergés. Les parois sont verticales et parallèles et ses angles sont à 90°.
  • La largeur de la fosse technique doit assurer la rotation du rouleau de lames (attention aux rayons) et sa profondeur doit permettre la mise en place et le mouvement des contrepoids.
  • Quand ils existent, les pré-scellements (de flasques, de boîtiers de poutrelle ou traversée de paroi) doivent être soigneusement maçonnés sur toute leur longueur en évitant toute pénétration de ciment.
  • Des fixations avec scellements chimiques sont disponibles sur commande.

Les scellements

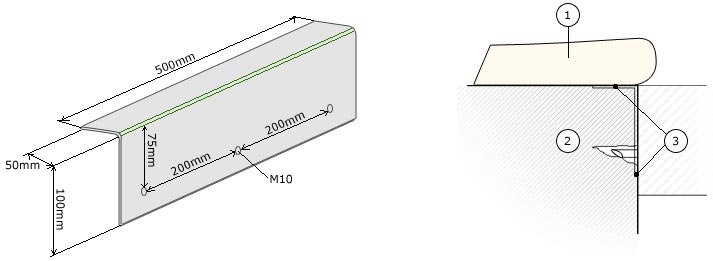

Pré-scellement des flasques

1. Margelle, 2. Maçonnerie, 3. Affleurements


pre scellement flasque
pre scellement flasque

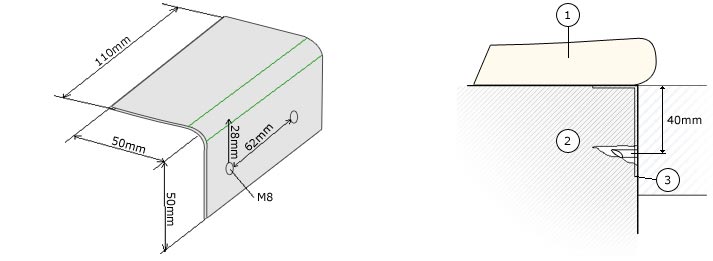

Pré-scellement du boîtier de poutrelle / glissière

1. Margelle, 2. Maçonnerie, 3. Affleurements


pre scellements boitier
pre scellements boitier

L'axe du volet

  • Il doit être posé horizontalement de niveau et perpendiculairement à la piscine.
  • Les flasques du volet IMMAX doivent être fixées plaquées contre les parois.
  • Le déplacement latéral de l’axe doit être bloqué par le serrage des bagues d’arrêt.
  • La mécanique est débrayable et peut assurer à tout moment une mise en sécurité manuelle du bassin par déroulement complet de la couverture après avoir coupé l’alimentation électrique et libéré le câble moteur.

Dans ce cas, les fins de courses seront à régler après remise en fonctionnement normal du volet.


  • Le moteur de l’IMMAX doit être monté avec de la graisse sur l’arbre afin de permettre une dépose pendant l’hivernage. Les faces en céramiques doivent être montées l’une contre l’eau dans la traversée de paroi avec la plus grande attention (surface lisse et propre).

Le Câblage


1. Local technique

2. Câble commutateur à clé 3 x 1.5 mm²

3. Câble puissance moteur 24V :

2 x 6 mm² si L < 15 m

OU

2 x 10 mm² si 15 < L < 30 m
Raccordement boîte étanche.

4. Câble fin de course 4 x 1.5 mm²

5. Bassin



Câblage du volet immergé Subwater
Câblage du volet immergé Subwater

Système de sécurité

Le volet automatique Imm'ax est équipé d’un dispositif anti-soulèvement conforme à la norme NFP 90-308. Ce système se compose de brides ABS + sangles + supports à fixer sur parois. Le nombre de dispositifs dépend de la largeur du bassin : il en faut 2 au minimum par paroi.


Les équipement optionnels

Wing System

Le Wing System est une innovation Abriblue permettant de couvrir les surfaces latérales de façon à sécuriser l'ensemble du bassin.


Systèmes de sécurité


- Disponible en option, le système de sécurité Coverlock est un nouveau système de fixation de sécurité combinant simplicité d’utilisation et esthétisme.
Pour fermer le volet, la gâchette ergonomique du volet vient s’emboiter dans l’ergot. Il convient alors de sécuriser la fermeture de la couverture en appuyant sur la gâchette.
Pour l’ouverture, il suffit d'appuyer simultanément sur l’ergot et la gâchette pour libérer le volet de piscine avant de l'enrouler sur son axe.
Déclinable en 4 coloris, blanc, sable, bleu et gris, Coverlock est conforme à la norme NFP 90-308.

- Brides ABS + sangles + supports inox à fixer sous margelles disponibles en option



wing system abriblue
wing system abriblue

Wing System

système coverlock abriblue
système coverlock abriblue

Système de sécurité Coverlock

Restez conforme à la norme de sécurité en cas d'escalier sur la longueur !


Plat d abri pour piscine
Plat d abri pour piscine

Restez conforme aux normes de protection du bassin avec le plat d'abri. Dédié aux piscines dont l'escalier est positionné sur la longueur, le plat d'abri vous permet de respecter la norme en vigueur et de protéger votre bassin des impuretés.
Tarif sur-mesure selon la configuration de l'escalier (forme et dimensions).

Photos non contractuelles

Garanties

4 ans sur la motorisation
3 ans sur la mécanique d'enroulement (résistance des matériaux utilisés)
3 ans sur la flotabilité, l'étanchéité et l'articulation des lames, hors déformation possible des lames en PVC en cas de températures trop élevées
