Volet manuel hors sol VOLEO

Volet manuel hors sol VOLEO
Prix conseillé fournisseur 2016 :
2717 €
Notre prix :
2717 € TTC
679,25 € x 4 fois sans frais ou de 10 à 180 mensualités* *Suivant conditions, nous consulter
Ref. 012495
Volet manuel hors sol VOLEO
EUR 2717.00
Commander
Devis Gratuit
  • Conforme à la norme NF P 90-308
Disponible
Volet manuel pour piscines de 5 x 3 m à 9 x 4 m maximum.

Dimensions intérieures
Tarifs TTC*
5 m x 3 m
2690€ TTC
6 m x 3 m
2910€ TTC
7 m x 3.5 m
3250€ TTC
8 m x 4 m
3610€ TTC
9 m x 4 m
3880€ TTC
Spacer 20
Spacer 20

* Tarifs présentés pour un bassin rectangulaire avec lames blanches ou autre coloris sans coût supplémentaire.

Prix départ usine.

Prévoir impérativement 2 personnes pour la réception.

Autres dimensions possibles, contactez-nous gratuitement au


Contactez nous


Avantages du volet manuel hors sol VOLEO


Conforme : cette couverture de sécurité pour piscine est destinée à empêcher l’accès à la piscine aux enfants de moins de cinq ans. Elle peut supporter un adulte de 100 kg. Elle est conforme à la norme NF P 90-308*

Simple d'installation : ce volet hors sol automatique est livré en colis fractionnés et numérotés afin de faciliter son installation. 4 heures suffisent à deux personnes pour terminer l'installation.

Simple d'utilisation : grâce à la manivelle amovible, une seule personne suffit pour découvrir votre bassin en moins de trois minutes.

Adaptable : il est possible de motoriser l'enroulement de votre volet après installation en remplaçant le plot à manivelle par un plot équipé d'un moteur.

Détails techniques


Plots de support d'axe


• Matériau : acier inox 304 thermo laqué blanc, sable ou gris
• Dimensions : 460 x 200 x 100 mm
• Platine de fixation L = 200 mm, l = 100 mm
• Entraxes fixations L = 170 mm, l = 70 mm
• Orifice central D. 50 mm
• Fixations : 2 x 4 vis inox m8 x 90 sur chevilles laiton

Axe d'enroulement


• Matériau : aluminium anodisé diamètre 140 mm épaisseur 3.5 mm

Manivelle


Elle est amovible après utilisation. L'enroulement peut également être effectué à l'aide d'une douille 17 mm et une visseuse électrique.

Motorisable ultérieurement


Il est possible de motoriser l'enroulement de votre volet après installation. Pour cela, il suffira de remplacer le plot à manivelle par un plot motorisé (nous consulter).

Plot équipé d'un moteur 150 nm 12 volt avec gestion des fins de courses.

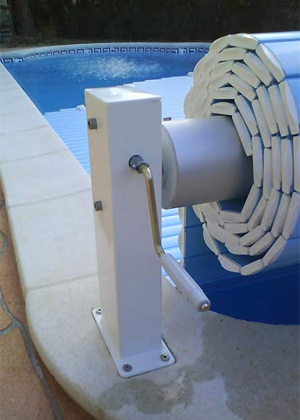

Manivelle volet de piscine manuel voleo

Détails des lames du volet


Les lames du volet manuel hors sol Voléo sont conformes aux exigences de résistance de la norme NF P90-308.

Chaque lame est composée de compartiments contenant de l'air. L'air assure la flottabilité de la lame et limite la déperdition de chaleur de l'eau.

A chaque extrémité de la lame, des bouchons soudés assurent l’étanchéité de la lame.

Les lames sont livrées pré-assemblées en modules de 3 lames. Elles doivent impérativement être stockées à l’ombre et avec une température d’air inférieure à 40°C.

Spacer 380
Lames
PVC traitées anti-tâches et anti-UV
Largeur des lames
71 mm
Coloris
Blanc, Sable, Bleu ou Gris
Assemblage
Par emboitement clip
Étanchéité
Bouchons soudés
Garantie étanchéité
3 ans
Coloris des bouchons
Blanc, Sable ou Gris
Finition
Équerre
Option escalier
Nous consulter
Spacer 20
Spacer 20


L'assemblage du tablier






1. Rapprocher les lames l’une de l’autre en formant un « V ».

2. Engager le harpon en conservant la position du « V ».

3. Donner un mouvement inverse au « V ».
Répéter ce mouvement jusqu’à l ‘assemblage complet des lames.
L'assemblage du tablier ne peut être entrepris que si la piscine est en eau. Les lames doivent impérativement être stockées à l’ombre et avec une température d’air inférieure à 40°c.

Le premier module de lames du tablier est livré avec les sangles d’accrochage sur l’axe d’enroulement. Les autres lames sont livrées par modules de 3 ou 6 éléments.

L’un des modules est équipé des sangles de sécurité obligatoires. Ce module doit être disposé à l’extrémité du tablier, côté opposé à l’axe d’enroulement.

Pour simplifier l’assemblage, les lames doivent être placées par modules sur l’eau.

Fixation du tablier sur l'axe


Une fois le tablier assemblé, il doit être fixé sur l’axe d’enroulement. Le premier module de lames est équipé de sangles en nylon tressé de 50 mm de large.

Les sangles doivent être passées dans leurs supports respectifs. Ces supports sont déplaçables de façon à obtenir le bon alignement des sangles par rapport au tablier.

Un mauvais réglage des supports de sangles provoquera un mauvais enroulement du tablier (couches de lames décalées) ainsi qu’un mauvais déroulement de ce tablier (contact avec la paroi).

Un mauvais équerrage du bassin lui-même provoquera le même décalage des lames

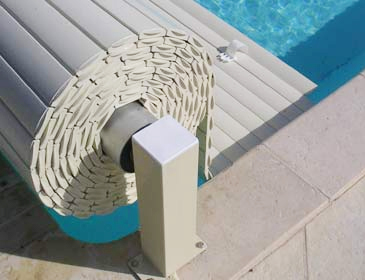

Volet piscine voleo
Fixation tablier axe voleo

Les découpes d'escalier


Lorsque le volet est positionné sur la largeur du bassin, il s'adapte à différentes formes d'escalier : rectangulaire (1), trapèze (2), roman (3), semi-circulaire (4) ou de forme libre (5) (après étude de notre part).
Découpe escalier volets voleo

Voleo découpe escalier equerre
Escalier roman, découpe des lames à 90° « à l’équerre »
Découpe équerre voleo
Escalier trapèze, découpe des lames à 90° « à l’équerre »

Préparation du bassin, découpe des margelles


Spacer 50


Afin de recevoir la couverture hors sol, le bassin, s’il est existant, doit subir une préparation.

Sur le côté recevant l’enrouleur il faudra, si nécessaire, entailler les angles de margelles pour leur donner la forme d’un angle vif pour permettre le déroulage des lames sans frottement. De plus, les supports d’axe doivent reposer sur une surface à niveau. Un surfaçage des margelles peut être nécessaire.

• Angles arrières du bassin vifs (90°) : l’axe doit être positionné au surplomb du mur de fond de piscine.
• Angles arrières du bassin arrondis : l’axe doit être décalé vers l’avant de la dimension du rayon de l’angle (maxi 500 mm).

Exemple de découpe de la margelle :


Montage des plots support d’axe

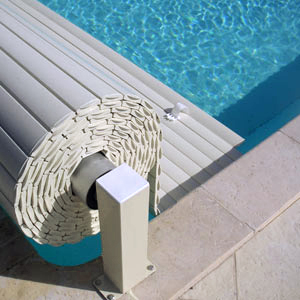

Voleo volet de piscine
Spacer 20
Les plots support d’axe sont en acier inoxydable revêtu d’une peinture thermolaquée. Il est conseillé de procéder à cet assemblage avant la fixation au sol des plots supports.

• Pour faciliter l’assemblage, le plot côté manivelle est pré-fixé en usine.
• Le plot opposé est équipé d’un axe support qui devra rentrer dans le palier de l’axe.
• Conserver un jeu entre l’axe et le plot de 30 à 40 mm.
• La fixation au sol des supports d’axe doit être réalisée avec soin.
• L’installateur devra apprécier la solidité du support recevant les plots supports.

Les chevilles à expansion fournies en équipement standard pourraient dans certains cas endommager les margelles en pierre reconstituée. Dans ces configurations, il peut être nécessaire d’utiliser des chevilles chimiques (nous consulter).

Système de sécurité


Conformément à la norme NFP 90-308, des platines supports sont livrées en quantité proportionnelle à la taille du tablier de lames et à la forme de la piscine. Elles sont fixées sur la paroi opposée à l’axe d’enroulement.

Les platines doivent être fixées en dessous de la margelle et au-dessus du niveau d’eau habituel. Utiliser le jeu de vis et chevilles spéciales prévu à cet effet. Les platines sont disponibles en blanc, sable ou gris.

Remarque : pour les piscines réalisées à partir de « blocs » ou coffrage en polystyrène, les modèles de sangles de sécurité sur platine ne sont pas utilisables. La fixation murale ne pourrait en aucun cas répondre aux impératifs de sécurité. Il en est de même pour les bassins en structures « parois minces » telles que les panneaux en acier ou en matières composites.

Une fixation sous margelle, sur l’arase, est alors nécessaire (en option). Pour ce faire, des sangles de sécurité adaptées à fixer sous margelle dans le béton de l’arase du bassin seront livrées.
Sangles sécurité voleo

Système de sécurité voleo
Fermeture 3 points + sangle + platine de sécurité murale (A)

Dispositif de trop plein impératif.
Fermeture 3 points + sangle + platine de sécurité à fixer
sous margelles (B) en option.

Cette couverture automatique ne se substitue pas au bon sens ni à la responsabilité individuelle.

Elle n’a pas non plus pour but de se substituer à la vigilance des parents et/ou des adultes responsables, laquelle demeure le facteur essentiel pour la protection des jeunes enfants.

Un dispositif de « trop plein » est impératif pour ce type d’installation.


Emballage et transport


Votre volet vous est livré à domicile, sur rendez-vous. La livraison se fait soit par semi remorque avec chariot de manutention embarqué, soit par petits porteurs pour les accès difficiles (coût supplémentaire).

Colissage voleo
Livraison voleo

Lors de la livraison, les colis sont fractionnés et répartis sur des palettes légères afin de faciliter le déchargement. Chaque colis est numéroté par ordre de montage afin de faciliter l'installation du volet.

Prévoir impérativement 2 personnes au minimum pour le déchargement du matériel.

Toutes les marchandises livrées doivent être contrôlées en présence du transporteur.

L'entretien du volet


• Vérifier l'état des lames PVC ainsi que leurs bons accrochages entre elles.

• Si certaines lames présentent des fissures ou des cassures, prendre contact avec votre installateur pour les remplacer.

• Système d'accrochage de sécurité : l'état des sangles, des boucles et des supports de sangles doit être vérifié régulièrement.

• Il est impératif de remplacer les sangles et boucles de sangles tous les 3 ans.

Garantie

Axes et pieds supports 2 ans
Tablier de lames et sangles de sécurité 3 ans

Frais de livraison sur devis

Photos non contractuelles
Prix TTC.
