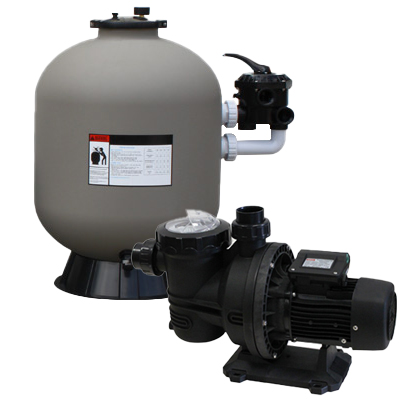

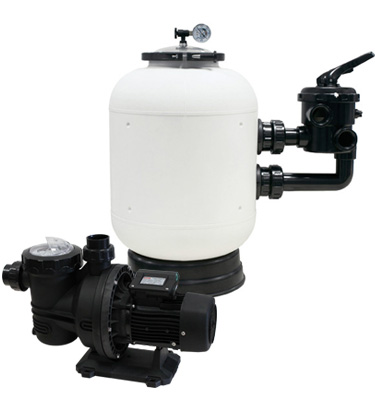

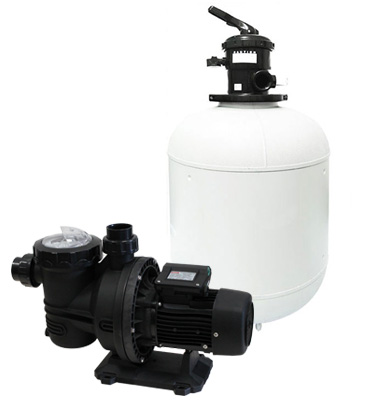

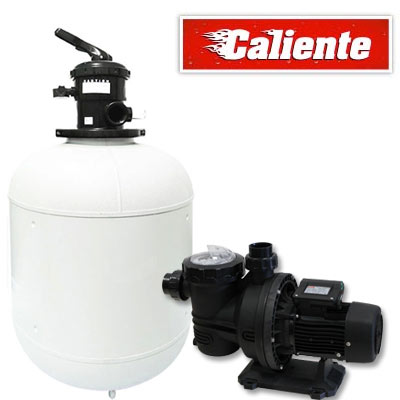

Duo Pompe+Filtre piscine Caliente

Les pompes Caliente Trend sont auto-amorçantes et compatibles avec tous traitements de l'eau (électrolyse, sel, chlore, brome, UV, ozone...). Très résistantes, elles sont entièrement réalisées en polypropylène renforcé de fibres de verre.

Elles disposent d’un pré-filtre de grande capacité. Leur couvercle transparent, vous permet de facilement contrôler le niveau d'encrassement du panier.
Leur embase surélevée comporte 4 trous pour la fixation au sol.
Les pompes CALIENTE ont un fonctionnement très silencieux. Leur moteur est monté sur un arbre en acier inoxydable AISI-420, assurant une bonne résistance à la corrosion et une durée de vie plus longue.
Les connexions d'aspiration et de refoulement sont en diamètre 1½" (50mm).

Couvercle transparent

Panier pré-filtre grande capacité amovible

Raccord union 1½"

Caractéristiques techniques

Caractéristiques communes

Caractéristiques

Dimensions (en mm)

Courbes de rendement

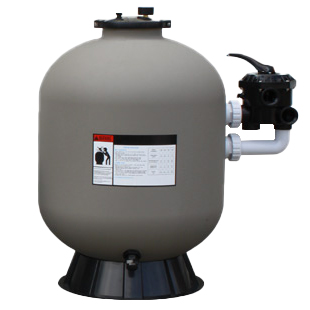

Filtres à sable Caliente

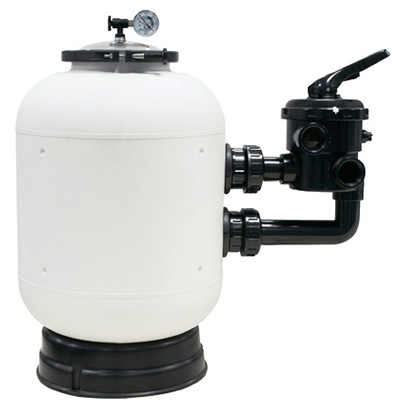

Filtres à sable CALIENTE Ø 485mm & Ø 610mm

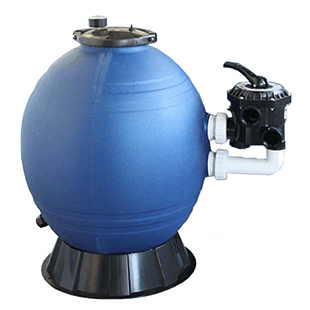

Filtre à sable CALIENTE Ø 660mm

• Cuve en polyéthylène haute densité résistante
• Vanne latérale 6 voies avec filetage 1 1/2" et poignée de sélection du mode de fonctionnement
• Témoin de turbidité permettant de contrôler le cycle de contre-lavage
• Manomètre
• Purge d'air manuelle pour évacuer facilement l'air emprisonné dans le filtre
• Couvercle transparent facilitant l'inspection visuelle et l'accès à l'intérieur du filtre
• Diffuseur haut intégré garantissant une distribution homogène de l'eau sur le lit de sable. Tubulures internes dimensionnées pour réduire les pertes de charges
• Collecteur de reprise d'eau haute performance avec crépines perforées à 360° pour permettre un débit et un contre-lavage équilibrés
• Bouchon de vidange intégré permettant de vider facilement l'eau du filtre sans perdre de sable
• Socle assurant la stabilité de la cuve

Caractéristiques techniques

Dimensions filtres

Filtres Side	CALIENTE Side 485	CALIENTE Side 610	CALIENTE Side 660
A	700	890	890
B	515	610	610
C	455	550	550
D	485	610	660
E	480	480	480
F	650	750	750
G	755	880	930

Dimensions en mm

Principe de fonctionnement

Grâce au fonctionnement de la pompe, l'eau entre dans le filtre rempli de sable. Elle le traverse de haut en bas et le sable retient les débris. L'eau débarrassée des ses impuretés est ensuite aspirée par les crépines (internes au filtre) qui la renvoie vers le bassin.

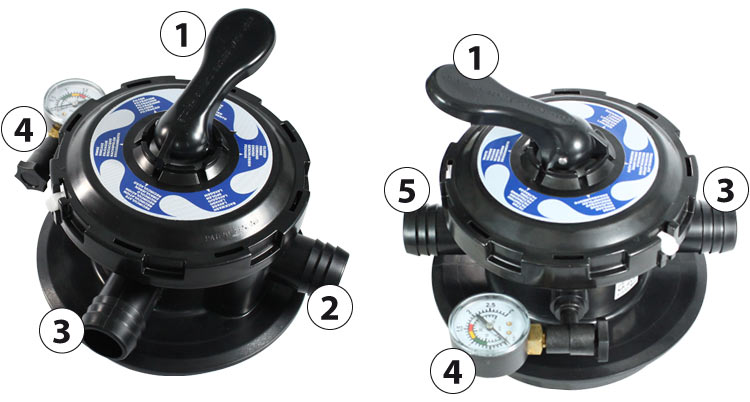

Vanne Side 6 voies

1. Filtration : l'eau entrant dans le filtre est aspirée à travers la charge de sable qui retient les impuretés. L'eau filtrée est ensuite renvoyée dans la piscine

2. Lavage : le sens de circulation d'eau est inversé : l'eau arrivant par le bas remonte à travers le sable et le débarrasse des impuretés accumulées

3. Rinçage : suite au lavage, l'eau chargée d'impuretés est évacuée à l'égout

4. Egout : l'eau est directement évacuée à l'égout sans passer par le filtre. Cette position permet de faire baisser le niveau d'eau ou de vidanger de l'eau très sale

5. Circulation : l'eau passe par la vanne multivoies sans être filtrée

6. Vanne fermée

Les filtres à sable CALIENTE Side sont livrés sans charge filtrante.

Il est nécessaire de nettoyer régulièrement le filtre en effectuant un contre lavage. Une fois le sable saturé d'impuretés, la pression monte et l'eau ne peut plus circuler correctement. Le contre-lavage consiste à inverser le sens de circulation de l'eau dans le filtre et faire remonter les impuretés pour les rejeter à l'égout.
