TEDDINGTON LEH110

• Voir tous les produits de la gamme :
• Générateurs de vapeur pour Hammam

* Capacités données à titre indicatif pouvant varier en fonction des dimensions de votre hammam.

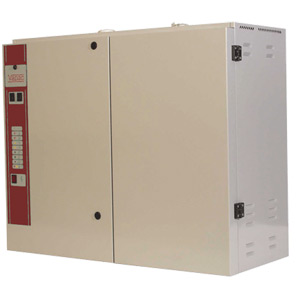

Générateur de vapeur TEDDINGTON LEH110

Débit vapeur maximum	110 kg/h
Alimentation électrique	2 x 400 V (3Ph)
Puissance électrique	2 x 42 kW
Intensité maxi.	2 x 65 A
Pompe de vidange de série	intégrée
Connexion de la pompe à parfum	inclus

Attention : Avant de commander un générateur de vapeur pour hammam, vérifier la puissance électrique et la tension disponible dans le local d'installation.

Dimensions et poids

Hauteur	810 mm
Largeur	990 mm
Profondeur	415 mm
Poids en service	75 kg
Buses vapeur à ajouter	2 x Ø 55 mm

Raccordements en eau et vidange Alimentation en eau Fileté 3/4" Vidange Tube INOX Ø 35 mm

Qualité d'eau Type d'eau eau de ville (pas d'eau adoucie) Pression d'alimentation 1,5 à 8 bars

Limites de fonctionnement

La température ambiante du local technique du générateur doit être maintenue entre 5 °C à 35 °C

Le générateur de vapeur pour hammam LEH110 est livré avec :

- 4 buses vapeur INOX diam. 55mm - 12 mètres de tuyau vapeur diam. 55mm - 10 colliers de serrage diam. 55mm pour la tuyau de vapeur

- 1 tuyau flexible d'alimentation en eau (0,3m) - Régulateur de température ELIWELL en façade et sa sonde de température

Schéma de montage

1. Vanne d'arrêt 2. Filtre 3. Evacuation des condensats 4. Eau froide 5. Générateur de vapeur 6. Pompe à parfum

7. Tuyau de distribution de vapeur (10% d'inclinaison) 8. Réservoir de parfum 9. Té avec clapet d'injection anti retour inox 10. Buse diffusion de vapeur (sous un banc ou dans une niche) 11. Sonde de température 12. Vidange 40mm, sol avec une pente de 1/100 pour vidanger

Photos non contractuelles
