Chauffage solaire pour piscine WALU SUN :

Piscine Online vous présente la nouvelle gamme de capteurs solaires pour piscines WALU SUN : Fabriqué par le leader mondial du capteur solaire SUNSTAR®, WALU SUN bénéficie d’une expérience de plus de 20 ans dans le domaine du chauffage solaire. Économique et écologique Les capteurs solaires WALU SUN captent les calories gratuites du soleil, permettent d’importantes économies sur la consommation d’énergie et permettent également de prolonger considérablement la durée de baignade. Économie et écologie riment avec confort !

Conception

Les capteurs solaires WALU SUN sont produits grâce à une technologie unique à injection de surmoulage sans soudure, éliminant tous risques de fuite.
Les capteurs sont en polypropylène traité anti-UV d’une extrême résistance à la chaleur et au vieillissement. La surface importante de leurs tubes capillaires cylindriques permet le réchauffement de l’eau de la piscine grâce au rayonnement solaire même à basse et moyenne température.
De plus les capteurs sont sans entretien, ils résistent aux produits de traitement de l’eau de la piscine et leur faible épaisseur réduit la prise au vent.
Le choix de 2 longueurs de capteurs (2.32m et 2.92m) en 1.20m de large permet de répondre à un maximum de configurations.

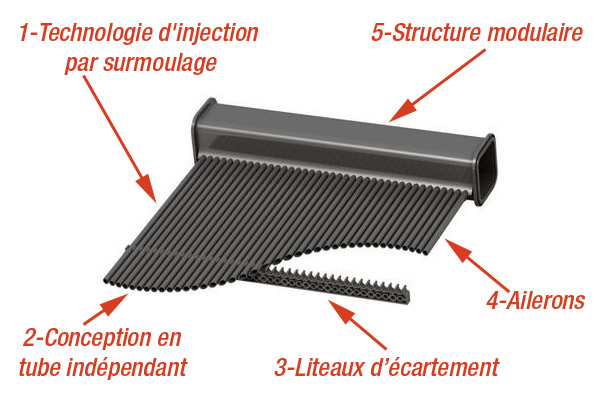

1-Technologie d'injection par surmoulage
Processus d'injection unique en son genre qui relie les tuyaux conducteurs à la tête du collecteur, pour créer un panneau qui en fait forme un seul élément de plastique.
2-Conception en tube indépendant
Minimise la prise au vent et créé une grande stabilité.
3-Liteaux d’écartement
Empêchent la distorsion du panneau au fil du temps et l’abrasion des tuyaux conducteurs du fait de l’extension thermique du panneau.
4-Ailerons
Augmente la résistance de l’unité tout en prévenant l’extension thermique différentielle et la distorsion du système.
5-Structure modulaire
Permet une connexion ferme et rapide entre les panneaux pour créer toute zone d’absorption souhaitée sur n’importe quel type de toit.

Toutes les pièces sont conçues sans angles aigus, afin d’éviter la concentration de la contrainte ou les risques de rupture à haute pression.
Matériau spécialement formulé et testé en laboratoire agréé, stable contre les effets des rayons UV continus, des conditions climatiques extrêmes et le vieillissement.
Le polypropylène est hautement résistant à la corrosion, calcaire,chlore, brome, iode, HCL, sel, eau de mer et autres désinfectants pour piscine.

Fonctionnement

La pompe de filtration* envoie l’eau de la piscine à travers les capteurs solaires WALU SUN en pénétrant par le bas.
Elle circule dans les tubes capillaires et ressort par le haut. L’eau, réchauffée par les calories gratuites du soleil, retourne dans la piscine et ainsi de suite jusqu’à atteindre la température souhaitée.
Pour une régulation automatique, un coffret de commande couplé à une vanne 3 voies motorisée assurent une parfaite automatisation du système.
*Une pompe supplémentaire peut-être nécessaire en fonction de la distance entre la pompe de filtration et les capteurs solaires.

Régulation manuelle

La régulation manuelle utilise la pompe de filtration pour faire circuler l'eau dans les capteurs, ceux ci doivent être situés le plus proche possible du local technique. Attention, les capteurs ne doivent pas être alimentés pendant la nuit ou par mauvais temps (pluie, neige, froid) car l'eau de la piscine peut se refroidir. 3 vannes manuelles permettent de réguler ou d'isoler l'alimentation des capteurs.

Montage du chauffage solaire WALU SUN avec régulation manuelle

1. Aspiration 2. Pompe de filtration 3. Filtre

4. Clapet anti-retour 5. Capteur solaire 6. Refoulement vers la piscine

Régulation automatique

La régulation automatique avec pompe auxiliaire permet d'optimiser l'efficacité du système en ne faisant passer l'eau dans les capteurs que lorsque les conditions climatiques sont idéales.
Son action permet de disposer les capteurs sur toiture ou dans les configurations de capteurs éloignés du local technique.

Montage du chauffage solaire WALU SUN avec régulation automatique

1. Aspiration 2. Pompe de filtration 3. Filtre 4. Contrôleur de débit 5. Sonde de température de l'eau

6. Pompe auxiliaire 7. Refoulement vers la piscine 8. Tapis solaire 9. Sonde de température de l'air 10. Coffret électrique de régulation automatique

Caractéristiques Techniques

Matériau Capteurs	polypropylène coloris noir
2 Dimensions de capteur	2,32 x 1,20 m (2,78 m²) ou 2,92 x 1,20 m (3,50 m²)
Épaisseur	6,2 cm
Nombre de tubes capillaires par capteur	156
Volume d’eau par capteur 2,32 m	9 l
Volume d’eau par capteur 2,92 m	11,4 l
Poids total d’un capteur de 2,32 m	15,8 kg
Poids total d’un capteur de 2,92 m	19,6 kg
Débit d’eau nécessaire par capteur	1 m³/h
Pression maximale	6 bars
Température maximale	90°
Nombre maximal de capteurs sur un rang	9
Surface nécessaire	55 à 60 % de la surface de la piscine
Orientation	Sud ou Sud-ouest
Positionnement	Sol ou toiture (Kits de raccordement et de fixation sur la toiture)

Détails des Kits solaires WALU SUN

Kits complets WALU SUN avec des panneaux de 2,32 x 1,20 m

Kit	Dimensions Piscine	Nombre de panneaux	Surface des panneaux	colliers de fixation	Embout à coller	Bouchon plat	Té à coller	Manchon taraudé 3/4"	coude à coller	Soupape de vidange
KIT WALU SUN 232-8X4	8X4 m	6	16,68 m²	14	2	2	1	1	1	1
KIT WALU SUN 232-9X4.5	9X4.5 m	8	22,24 m²	18	2	2	1	1	1	1
KIT WALU SUN 232-10X5	10X5 m	10	27,80 m²	24	4	4	1	1	1	1
KIT WALU SUN 232-12X6	12X6 m	14	38,92 m²	32	4	4	1	1	1	1

Kits complets WALU SUN avec des panneaux de 2,92 x 1,20 m

Kit	Dimensions Piscine	Nombre de panneaux	Surface des panneaux	colliers de fixation	Embout à coller	Bouchon plat	Té à coller	Manchon taraudé 3/4"	coude à coller	Soupape de vidange
KIT WALU SUN 292-8X4	8X4 m	5	17,50 m²	12	2	2	1	1	1	1
KIT WALU SUN 292-9X4.5	9X4.5 m	7	24,50 m²	16	2	2	1	1	1	1
KIT WALU SUN 292-10X5	10X5 m	8	28,00 m²	18	2	2	1	1	1	1
KIT WALU SUN 292-12X6	12X6 m	12	42,00 m²	28	4	4	1	1	1	1

Options de régulation automatique

Si vous souhaitez utiliser une régulation automatique pour votre chauffage solaire, 2 possibilités vous sont proposées:

1-Avec la pompe du filtre, grâce à une vanne motorisée 3 voies commandée par une régulation de température :
Cette configuration peut, en règle générale, être adoptée lorsque le capteur n’est pas situé à une hauteur supérieure à 6m, par rapport à la surface de l’eau.
La vanne motorisée 3 voies est installée dans la canalisation en provenance du filtre. La régulation de température ouvre ou ferme la vanne en fonction des différences de température. Lorsque l’eau doit être chauffée, le flux est pompé à travers le capteur.L’eau chauffée retourne alors dans le circuit par un raccord T.


Vanne motorisée 3 voies Ø 50 mm avec régulation déportée

Composé d’une unité de commande prête au branchement et compacte (norme DIN), sur laquelle la température d’eau souhaitée peut être réglée manuellement (de +20°C à +40°C). Cette régulation comprend également : une sonde destinée à la mesure de la température de l’eau du bassin, avec 3m de câble, ainsi qu’une sonde d’eau chaude, avec 10m de câble, destinée à être installée sur la tuyauterie du capteur solaire, vanne PVC Praher, 3 voies DN40/d50 , MVO 12-230V AC/DC, réglage manuel d’urgence, protection IP54, marquage CE et indication visuelle de la position.

Vanne motorisée 3 voies Ø 50 mm avec régulation intégrée

La société Praher a également conçu une vanne PVC particulièrement économique et efficace, comportant une régulation solaire intégrée. La vanne SC03 peut facilement être intégrée, grâce à des adaptateurs (en option) aux tuyaux des bassins hors-sol. La température d’eau souhaitée peut être réglée dans une plage allant de +20°C à +40°C. Cette régulation comprend également : une sonde destinée à la mesure de la température de l’eau du bassin, avec 3m de câble, ainsi qu’une sonde d’eau chaude, avec 10m de câble, destinée à être installée sur la tuyauterie du capteur solaire. Disponible en format DN40/d50, commande électrique EO510 MVO 12-230V AC/DC, rotule spéciale pour la compensation de la pression, réglage manuel d’urgence, protection IP54, marquage CE et indication visuelle de la position.

2-Avec pompe auxiliaire séparée et régulation de température intégrée dans le circuit d’eau :
Il est parfois préférable ou nécessaire d’installer une pompe séparée pour le chauffage solaire. Généralement lorsque le capteur est situé à une hauteur supérieure à 6m, par rapport à la surface de l’eau. L’eau est alors déviée, au moyen d’un raccord T situé avant le filtre, en direction du capteur. Le fonctionnement de cette pompe est commandé par la régulation de température. La pompe du filtre et la pompe solaire sont régulés séparément l’une de l’autre. L’installation de vannes anti-retour dans le circuit solaire et dans le circuit du filtre est recommandée.
Système de commande et de régulation pour pompe solaire

Composée d’une unité de commande compacte, prête au branchement, sur laquelle la température d’eau souhaitée peut être réglée (de +5°C à +60°C). Cette régulation comprend également : une sonde destinée à la mesure de la température de l’eau du bassin, avec 3m de câble, ainsi qu’une sonde d’eau chaude, avec 10m de câble, destinée à être installée sur la tuyauterie du capteur solaire. La régulation solaire SC02 est principalement utilisée pour le chauffage des piscines privées et des hôtels.

Exemples d'installations
